Розбір об'єктива Nikon 18-55mm

Днями відбулося трохи сумна подія: зламався об'єктив 18-55mm, який я використовував як штатний. Відмовив автофокус, об'єктив перестав фокусуватися вдалину, видаючи при цьому шарудіння і свистячі звуки. Так само, коли я перемикав об'єктив в ручний режим фокусування, то помітив явний люфт в одному з положень передньої групи лінз, який не помічав до цього. У підсумку я зараз залишився взагалі без широкого кута%) З огляду на низьку ціну даного об'єктива, про здачу в ремонт я і не думав, і вирішив розібрати його своїми силами, раптом так зможу знайти поломку і навіть можливо вдасться її усунути. Та й було цікаво подивитися як там все всередині влаштовано насправді, адже зум-об'єктиви за своєю будовою повинні бути досить складні

Отже, наш пацієнт: Nikon 18-55mm f / 3.5-5.6G AF-S VR DX Zoom-Nikkor

Щоб починання не загинуло в самому початку, були придбані спеціальні інструменти для ремонту електроніки. Так само в господарстві знайшлися тонкі рукавички "для установки енергозберігаючих ламп", які були вельми до речі, щоб не залишати відбитків і жирних плям на внутрішніх частинах об'єктива

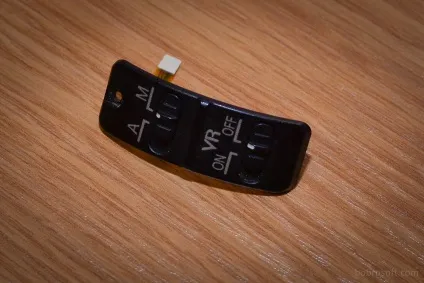

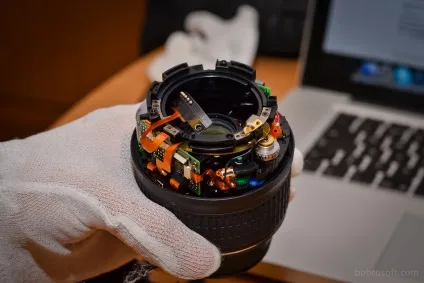

Від'єднуємо перемикач режиму фокусування разом зі шлейфом. На фото можна бачити мотор фокусування (праворуч в нинішньому отворі) і "головну" шестірню автофокусу (зелена)

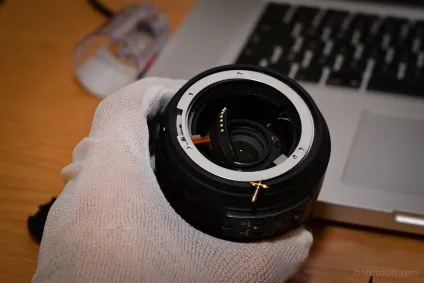

Знімаємо зовнішнє захисне кільце

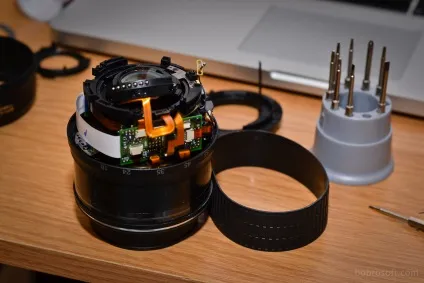

Далі переходимо до передньої частини: знімаємо велику гумове кільце масштабування, прозору клейку стрічку і передню частину об'єктива з "срібним" кільцем

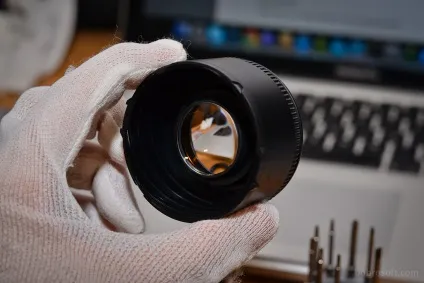

Знімаємо передню групу лінз, що відповідають за фокус

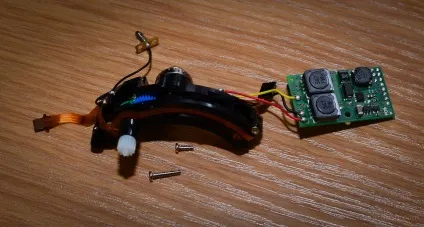

Від'єднуємо шлейфи і знімаємо привід автофокусу з сервісної платою

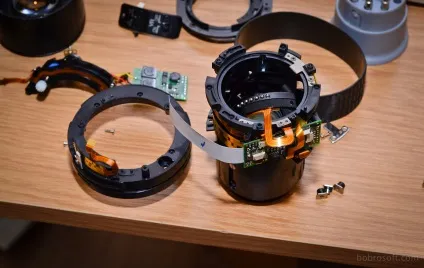

Не став відгвинчувати плату з процесором об'єктива - не було потреби. Від'єднуємо зум-кільце і трубку масштабування, на якій трималася передня група лінз

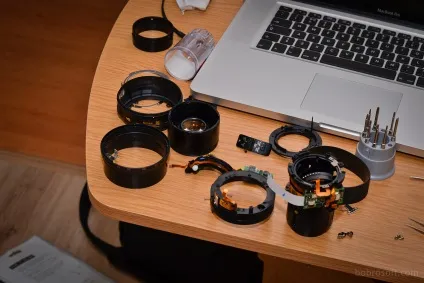

Усе. Об'єктив практично розібраний

Здається, я знайшов проблему. При від'єднанні трубки масштабування, мені було необхідно відкрутити 3 спеціальних гвинта, які перебували в вигнутих направляючих пазах і безпосередньо брали участь в процесі масштабування. На одному з гвинтів не вистачало пластикової втулки, що виразно призводило до люфту, описаного мною раніше. Причому, я не знайшов її десь всередині об'єктива або розкришити. І, здається, я згадую, що цей люфт був і раніше, поки об'єктив працював. Ось спритні китайці! По-любому, втулка випала з рук, втратили і не стали шукати! По ходу, об'єктив був з цим шлюбом з самого початку.

Не відомо, чи є це причиною поломки і чи допоможе це (якщо я зможу зібрати його назад :)), але тепер мені потрібно десь дістати втулку 2.5 х 4 х 2 (внутрішній діаметр, зовнішній, висота)%) Є ідеї? А може у когось є відповідна порожниста трубка або ще щось?

P.S. якщо хтось влаштує щось подібне, то вам напевно стане в нагоді сервіс-мануал по цьому об'єктиву. Так само є документ зі списком деталей об'єктива, в якому я можу бачити свої злощасні гвинти, але чомусь саме вони і не підписані будь-яким номером
