Ростверк для пальового фундаменту

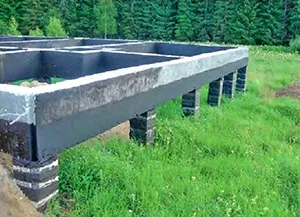

У цій статті ми розповімо вам про те, як зробити монолітний бетонний ростверк для пальового фундаменту. як правильно його армувати і утеплювати.
Наприклад, при зведення зрубу, його нижні колоди, які лежать на стовпах, виконують функцію ростверку. У каркасному житловому будівництві, нижня обв'язка будинку так само виконує подібну функцію.
Дерев'яний або металеві типи ростверку ми розглядати не будемо, робляться вони досить просто, а от монолітний бетонний ростверк вимагає більш професійного підходу.
установка опалубки
До цього часу на ділянці повинні бути встановлені палі. Неважливо якими вони будуть - викладеними з цегли або залитими з бетону.
Для формування опалубки підійдуть обрізні дошки товщиною від 2,5 см, ДСП, ОСБ, фанера і будь-який подібний матеріал.

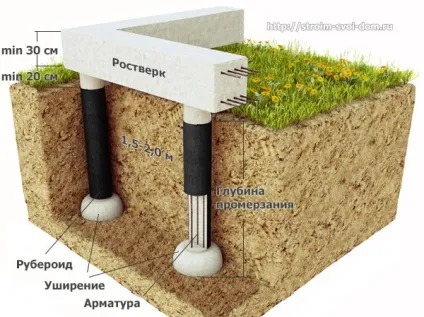

Як тільки весь обсяг матеріалу підготовлений, можна приступати до збирання опалубки. При цьому важливо знати, що висота ростверку повинна бути мінімум 30 см, а ширина біля основи стрічки на 10 см більше ніж ширина палі.
За формою ростверк роблять у вигляді прямокутника або у вигляді перевернутої трапеції. Так само його можна зробити ступінчастим, при цьому верх повинен бути трохи ширше.
Розглянемо поетапно один з найбільш популярних варіантів влаштування опалубки.
1.Першою що потрібно зробити, це розмітити краю майбутньої опалубки і по цій лінії через кожні 50-90 см забити дерев'яні бруски перетином 5х5 см. Бруски повинні розташовуватися строго вертикально.
2.Вбітие в землю бруски необхідно надійно з'єднати в верхній частині за допомогою таких же брусків. Можна використовувати для цього дріт.
Далі, за допомогою саморізів прикручується нижня планка. Для цього підійдуть дошки товщиною 3-4 см. На цих планках буде лежати нижня частина всієї опалубки.
Після чого дошки ставляться вертикально. Для того щоб вони надійно трималися, їх прибивають до вертикально стоїть брусків, які вбивали на першому етапі.
На цьому складання каркаса опалубки завершується.
Якщо ви не впевнені в надійності конструкції, то можна додати додаткові ребра жорсткості і різні упори.
армування ростверку
Армування ростверку складається з декількох етапів.
1.Сначала на низ опалубки укладають бруски. Їх товщина повинна бути однакова. Підійдуть бруски товщиною 3-5 см. Ширина тут не важлива.
Для чого це потрібно?
За правилами, арматура повинна знаходиться не ближче 3 см від зовнішньої бетонної поверхні, тобто вона має бути повністю втоплена в бетон. Таким чином, бруски, в даній случає, укладені для зручності.

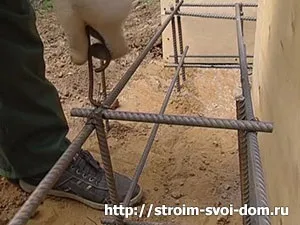

2.Укладка нижнього ряду поздовжньої арматури.
Для цього використовують ребристу арматуру діаметром 10 мм або 12 мм, яку кладуть на бруски. Як підрахувати їх кількість ми розглянемо в прикладі трохи нижче.
3. На цьому етапі потрібно зв'язати поздовжню арматуру між собою таким чином, щоб відстань між окремими прутами було однаково.
Для зв'язки використовують гладкі прути товщиною 6-8 мм бо вони дешевші і ніякої іншої функції як надання геометрії каркасу не виконують.
Таким чином, нижній ряд арматурного каркаса повністю зібраний і можна приступати до складання верхнього ряду.

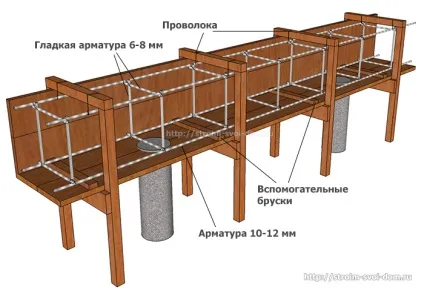

4.Сборка верхнього ряду. Ми розглянемо один із способів, як можна зібрати верхній ряд.
Як ми писали вище, вбиті в землю бруски були з'єднані зверху планкою. На ці планки, використовуючи дріт, підвішуються арматурні прути. Висота, на якій повинна висіти арматура залежить від висоти ростверку. При цьому не забувайте, що арматура в бетоні повинна розташовуватися не ближче 3 см від краю.
Таким чином, арматура розташовується в підвішеному стані.
5. Тепер потрібно зв'язати прутки верхнього ряду між собою. Робиться це в такий же спосіб, як і нижній ряд.
6.Получілось два ряди: верхній і нижній. Їх так само пов'язують між собою гладкими прутами 6-8 мм.
7. У результаті повинен вийде армований каркас прямокутної форми. Так як верхні прутки були підвішені на дріт і обидва ряди були пов'язані між собою, то дерев'яні брусочки, які закладалися на першому етапі можна прибрати.
Вийде що весь каркас важить на зволікання. На цьому етап армування можна вважати закінченим.
Розрахунок кількості арматурних прутків
За загальними правилами, площа перерізу поздовжньої арматури повинна становити не менше 0,1% від площі поперечного перерізу ростверку.
Як приклад візьмемо ростверк перетином 40х40 см. Переведемо сантиметри в міліметри і підрахуємо площа. Вона складе 160000 мм 2. Відповідно загальна площа перерізу арматури дорівнює 160 мм 2.
Нам так само відомо, що відповідний діаметр прута 10 мм або 12 мм при цьому їх кількість у верхньому і нижньому рядах повинна бути однаково.
Площа прутка круглої форми знаходимо по всіх відомою формулою S = πd 2/4. Де d - діаметр арматури.
Отримуємо: S10 = 78,5 мм 2. S12 = 113 мм 2.
Поділивши загальну площу перетину всіх прутів на площу одного прута отримаємо їх необхідну кількість.
Округливши отримані цифри отримуємо, що кількість арматури n10 = 2 шт і n12 = 1 шт.
За технологією, установка одного арматурного прута в ряду шириною більше 15 см заборонена. Виходить, що при такому ростверку, в ряду повинна знаходиться 2 прутка. Таким чином їх загальна кількість має становити 4 штуки.
Марка і склад бетону для ростверку
Для ростверку використовують бетон марки М300 і М350. Якщо ви готуєте бетон самостійно, то необхідні пропорції ви можете знайти на нашому сайті в статті «Марка і склад бетону«.

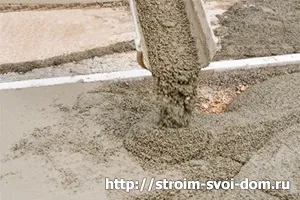

Так само варто сказати, що при заливці бетону його обов'язково необхідно штикувати тобто виганяти повітря, який застряє в товщі бетону.
Для цього використовують спеціальний вібратор, який можна взяти в оренду. Так само можна скористатися прутком арматури і штикуванням виганяти повітря.
Робити це потрібно дуже ретельно, інакше після застигання, в місцях утворення повітряних порожнин, ростверк буде ослаблений.
утеплення ростверку
Пальово-ростверкових фундамент, як і будь-який інший потребує утеплення. Винятком є дачі і будинки призначені для проживання в теплу пору року.
Бетонний ростверк буде служити містком холоду, який може звести нанівець все утеплення будинку.
Застосовувати м'які утеплювачі, такі як кам'яна вата або скловата небажано. Вони добре вбирають вологу і як наслідок втрачають свій теплоізоляційні властивості. Пінопласти позбавлені такої вади.
Як правило, для утеплення ростверку використовують пінопласт товщиною 5-10 см. Цього цілком достатньо.
Кріплять його за допомогою спеціальних дюбелів, а стики запінюються.
Багато на етапі монтажу роблять помилку - ставлять пінопласт на землю після чого кріплять. Помилка в цьому випадку полягає в тому, що пінопласт повинен знаходиться на висоті 5-10 см від землі.
Багато хто боїться, що якщо не щільно притиснути пінопласт до поверхні землі, підлоги першого поверху будуть холодними. Це не так. Для того, щоб підлога була теплим його утеплюють. На цю тему на нашому сайті є пара статей «Пол по грунту».
Поверхня пінопласту часто обробляють за допомогою цокольних панелей імітують кладку цегли. Екструдований пінополістирол можна обштукатурити. Але це теми іншої статті. Важливо зрозуміти, що ростверк обов'язково потрібно утеплювати. Це заощадить гроші на опалення і зробить температуру в будинку більш комфортною.
Різниця між свайно-ростверкових і стрічковим фундаментами
Багато хто помилково вважає, що фундамент палі з ростверком і стрічковий фундамент - це одне і теж. Насправді це зовсім два різних підстави.
Стрічковий фундамент розташований безпосередньо на землі і передає навантаження від будівлі по всій площі.
Ростверк несе іншу функцію. Він перерозподіляє вагу будівлі на стовпи, які в свою чергу передають навантаження на грунт.
Важливим відмінністю є те, що ростверк не повинен контактувати з поверхнею земля, інакше сили морозного обдимання, про які ми розповідали трохи вище, можуть зламати його або разом з ним витягнути з землі палі.
