Ромбическая антена для Інтертелеком - саморобні антени для 3g інтернет

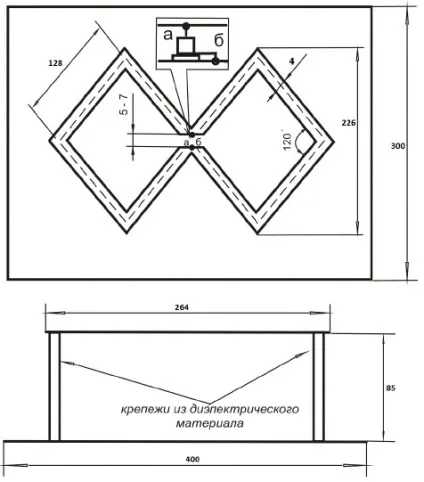

Креслення антени Харченко узятий з сайту www.sharahome.at.ua

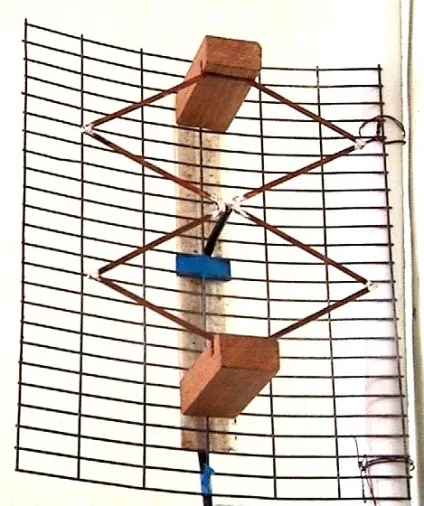

Антена стоїть всередині приміщення на рівні 3-го поверху
Ранковий тест швидкості інтернет від Інтертелеком
(Пакет 2 Гб на добу)
У наданому тарифному плані бействует обмеження швидкості в денний час.
Особливості конструкції антени:
Для забезпечення точності виготовлення ромбічний вібратор був виготовлений з 16 смужок мідної шинки (з обмотки зварювального апарату). Все смужки були тчательно підігнані під розміри креслення. Після цього кожна смужка була зачищена наждачним папером, а потім залужена оловом за допомогою паяльника. Далі, готові заготовки потрібно спаяти між собою, щоб виконувати всі кути. Внутрішня частина вібратора пропиливается на потрібний зазор, після чого дві половинки згуртовуються паяльником двома мідними, попередньо залуження, смужками довжиною 15 мм.
Відбивач антени виготовлений з оцинкованої сітки (застосовується при виготовленні клітин для птахів).
Стійки, утримують вібратор виготовлені з дерев'яного бруска. У кожній дерев'яній стійці роблять пропил по товщині вібратора. При монтажі даний зазор можна заповнити клеєм, або рідкими цвяхами. Бруски разом з сіткою закріплені на пласмассовий смужці за допомогою шурупів.
Програма для розрахунку антен
- Завантажити програму для розрахунку антен 3g інтернет і цифрового ТВ
