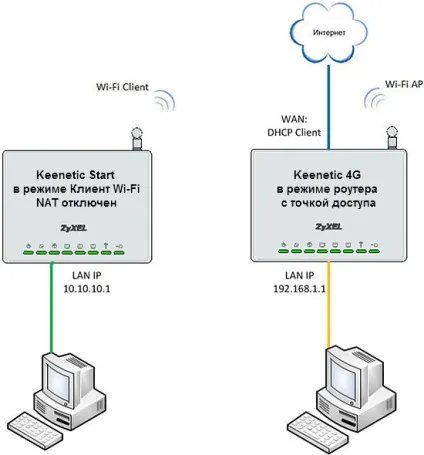

Режим класичної маршрутизації в інтернет-центрі, на прикладі бездротового підключення до

Зверніть увагу, що налаштування автоматичне написання каналу точки доступу на основному пристрої може привести до непрацездатності схеми після перезавантаження пристрою (на версіях прошивки 2.04 і більш ранніх, оскільки автоматичний вибір технології бездротового з'єднання на цих випусках прошивки не підтримує функцією бездротового клієнта).

Для розширення бездротового покриття в нашому прикладі буде використовуватися інтернет-центр моделі Keenetic Start. Щоб зробити настройки, виконаємо підключення до його локальної мережі, провідний або бездротової, і відкриємо веб-конфігуратор цього пристрою.

2. Для підключення до бездротової мережі основного роутера (Keenetic 4G) в меню Інтернет на закладці Wi-Fi потрібно включити режим клієнта Wi-Fi і вказати параметри точки доступу. За кнопці Огляд мереж виберіть потрібну бездротову мережу (SSID) і потім вкажіть Ключ мережі. Поставте галочку в полі Використовувати для виходу в Інтернет і натисніть Застосувати.

Після застосування налаштувань наш інтернет-центр (Keenetic Start) підключиться до точки доступу Домашньої мережі інтернет-центру Keenetic 4G.

Далі можна перейти до налаштування основного роутера Keenetic 4G.

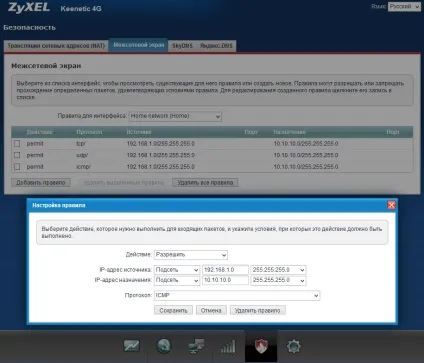

4. Для того щоб від хостів в Домашньої мережі інтернет-центру Keenetic 4G могли передаватися звернення до мережі 10.10.10.0/24 (до мережі інтернет-центру Keenetic Start), додатково потрібно налаштувати Брандмауер.

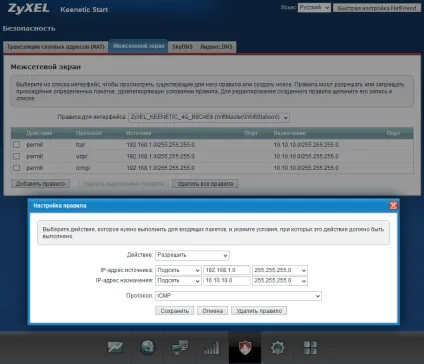

Приклад настройки, що дозволяє підключення по можливим протоколам, наведено на знімку нижче. Рекомендується при налаштуванні брандмауера встановлювати дозволяють правила, виходячи з принципу «необхідно і достатньо».

6. Для випадку класичної маршрутизації (тобто без NAT) статичний маршрут слід вказати і на Keenetic Start. При установці в налаштуваннях бездротового клієнта Wi-Fi (пункт 2) галочку в поле Використовувати для виходу в Інтернет ставити не потрібно, так як інтерфейсу автоматично буде призначений маршрут за замовчуванням. Якщо даний параметр не включати, з'являється можливість налаштувати маршрутизацію відповідно до вимог. Наприклад, для доступу до домашньої мережі роутера Keenetic 4G потрібно включити маршрут як на наведеному нижче знімку.

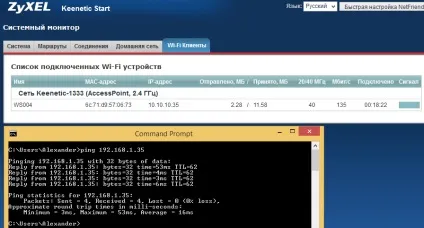

Перевірте, що з комп'ютера з підмережі 10.10.10.x доступний хост (пристрій) з підмережі 192.168.1.x і навпаки. Це можна зробити за допомогою утиліти ping.
