Решетування покрівлі та контробрешетка під м’яку покрівлю, сайдинг, ондулін, шифер монтаж і пристрій
Відмінні риси обрешітки і контробрешетки
Велика частина матеріалів, які кріпляться до огороджувальних конструкцій покрівлі, встановлюються на них не безпосередньо, а за допомогою «посередника». Такий спосіб кріплення зручний, оскільки дозволяє без особливих складнощів проводити ремонтні роботи. Часто його обумовлюють, як обов'язкове технологічна умова при монтажі покрівлі. За допомогою такого спеціалізованого каркаса вирішуються багато технічних проблем, а сам елемент конструкції має назву - решетування покрівлі.
Найбільш часто вона застосовується на скатних дахах. Матеріалом для неї, як правило, служить дерево, але можуть застосовуватися і металеві конструкції.
Отже, що собою являє лати? Це ряд дощок, які прибиваються до кроквяної системи (на неї, в свою чергу, кріпиться дахове покриття). Вона буває двох видів: суцільний і розрядженою.
У першому випадку, між дошками робиться зазор менше ніж в 1 см. Монтують таку покрівлю в два шари:
- перший шар розряджений;
- другий роблять суцільним, використовуючи вологостійку фанеру або орієнтоване-стружкові плити, укладені по відношенню до першого шару під кутом в 45 градусів.
Суцільне решетування виконує додаткові звуко-і теплоізоляційні функції.
Суцільну обрешітку виконують під покрівлі, мають невеликий кут нахилу ската даху:
- м'яку черепицю і металочерепицю;
- азбестовий плоский шифер;
- безазбестовий плоский шифер.
Виряджену обрешітку застосовують на дахах, покритих сталевими і хвилястими листами, глиняної і цементно-піщаною черепицею.
Монтаж обрешітки здійснюється з використанням бруса розміром 50х50 або 60х60 мм. До контробрешітці дошки обрешітки прибиваються цвяхами довжиною рівній подвійній товщині брусів.
Контробрешітка або контр брусами прийнято називати дерев'яні бруски, які набиваються до крокв безпосередньо на гідробар'єрних матеріал.
Монтують її з метою - забезпечити вентиляцію гідроізоляційного шару, в якості якого можуть виступати різні матеріали - плівки, руберойд, гідробар'єрні мембрани.
Виконуючи контробрешетку під металочерепицю, хочуть створити вентиляційний канал, який би поділяв обрешітку, гідроізоляцію і фінішне покриття.
Під час експлуатації даху, на внутрішній стороні покрівельного покриття часто утворюється конденсат. При великій кількості конденсатной вологи може початися гниття дерев'яних елементів конструкції даху.
Контробрешетка, яка, в першу чергу, влаштовується в якості каркаса для обрешітки, одночасно забезпечує приплив повітряних потоків, що відводять зайву вологу.
Контр бруси виготовляють, використовуючи заготовки, що мають перетин 30х50 мм. При дахах зі складною геометрією і великою довжиною крокв, використовують заготовки перерізом 50х50 мм.

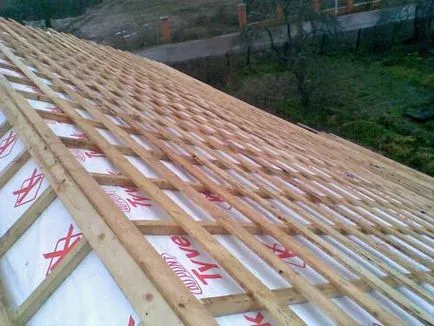

монтаж контробрешетування
При влаштуванні всіх типів скатної покрівлі рекомендується робити контробешетку. Як вже говорилося, контр бруси прибивають уздовж крокв безпосередньо на гідроізоляційний матеріал. Таким способом відбувається підняття конструкції обрешітки на висоту бруса, що, в свою чергу, забезпечує ефективне вентилювання покрівельного простору. Висота контробрешетування коливається в межах 2-5 см.
Монтувати контробрешетку починають вже після того, як поверх крокв укладають шар гідроізоляційного матеріалу. До недавнього часу в цій якості в основному використовувався руберойд. В даний час в цьому призначенні застосовують більш сучасні матеріали, які відрізняються один пропонує кращі якості і надійністю. Йдеться про мембранах і гідроізоляційних плівках.
Контробрешетка набивається після того, як закінчена фіксація гідроізоляції до крокв даху.
Хочемо зазначити деякі важливі моменти в пристрої контр брусів:
- На дахах, що мають нахил ската 30 градусів, використовуються бруси, які мають перетин 25х50 мм. Коли контробрешетка влаштовується на дахах, що мають менший нахил, то економити на матеріалі не радиться.
- Закріплення контр брусів довжиною 135 см і товщиною 30х50 мм на кроквах покрівлі здійснюється з кроком 300 мм. Робиться це за допомогою оцинкованих цвяхів.
- У разі, коли під час робіт по влаштуванню гідроізоляції виникає необхідність пересуватися по контробрешітці, то слід змонтувати чорнову обрешітку.
На особливу увагу заслуговує облаштування контр рейок в області розжолобків і ковзанів:
- Під час правильного монтажу ковзанів, перетин верхніх площин контр брусів має відбуватися в одній точці. Домогтися цього можна, якщо бруски контробрешетування протилежних скатів підпиляти під потрібним кутом. Якщо монтаж обрешітки правильно проведений в районі коника, то це буде сприяти точності розрахунку кроку брусів обрешітки і укладання верхнього ряду, наприклад, елементів черепичного покриття.
- В районі розжолобків основні контр бруси прибивають до поздовжніх брусів ендови або хребта. Роблять це з кроком в 10 см. Така конструкція дозволяє вільно відводити пил, конденсат, сніг, а також виробляти ефективну вентиляцію простору даху під покрівельним покриттям.
При влаштуванні контробрешетування під ендови часто зустрічається помилка, коли в процесі монтажу бруси щільно укладають до настилу ендови. При відстані між ними і опорою ендови в 5-10 см буде забезпечений вільний стік води. Коли ж бруси щільно прилягають, відбувається значне погіршення вентиляції розжолобків, оскільки видалення конденсату через карнизний звис здійснюється з працею.
Крім цього, в розжолобку відбуватиметься накопичення будівельного сміття, який незмінно утворюється в процесі монтажних робіт. Одночасно, контробрешетка з торців під впливом вологи буде псуватися. Коли виробляють облаштування пологих розжолобків, як контробрешетування використовують ущільнювальні стрічки, які допомагають усунути протікання.
Якщо не дотримуватися вищевикладених рекомендацій, конструкція коника і розжолобків може з часом порушитися.
Фіксація гідроізоляції контр брусами
Необхідно взяти до уваги, що кріплення рейок на гідроізоляційний матеріал виробляється за допомогою цвяхів, яких на 1 кв. метр може бути близько 10 штук. А це означає, що в цих місцях порушується герметичність і може проникати волога, особливо під час дощу. Така ситуація виникає в період, коли робітники не встигли змонтувати по контробрешітці обрешітку і фінішне покриття.
Такі протікання носять тимчасовий характер. Вони зникають, як тільки укладається покрівельний матеріал. Потрапила в конструкцію даху волога обов'язково зникне, оскільки простір під покрівлею добре вентилюється.
Матеріалом для контробрешетування служать дуб або сосна, які використовують для покрівель з великою вагою. Для легких покриттів застосовують деревину більш м'яких сортів.
Пристрій решетування під м'яку покрівлю
В даний час особливою популярністю користується м'яка покрівля. Підстава або лати під м'яку покрівлю є важливою деталлю цього виду покриття. Її роблять у два шари, щоб утворилося покриття було суцільним.
Після виконання першого шару, на нього стелять гладкий шар і не допускають перегинів і тертя м'якої черепиці. Ось чому більш правильно почати монтаж обрешітки з самого каркаса.
Після влаштування обрешітки на каркасі, на нього укладають шар покрівельної фанери, яку попередньо просочують спеціальним гідроізолюючим складом. Після здійснення всіх цих робіт можна вважати, що обрешетка під м'яку покрівлю повністю готова і здатна виконувати покладені на неї функції.

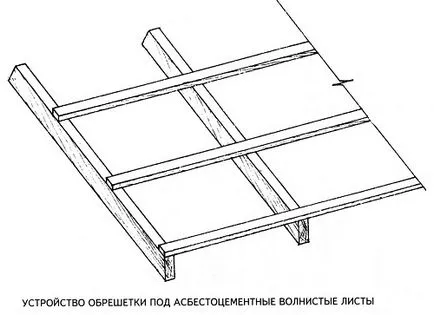

Пристрій решетування під шифер
Для цього виду покриття обрешетка під шифер робиться двох видів - одношарова і двошарова. Першу укладають на крокви з кроком 0,5 - 1,0 метра паралельно коника. Однак більш поширеною є суцільна обрешетка, коли бруси прибивають на сухі дошки, попередньо просочені антисептиком.
Таку обрешітку правильно робити з дерев'яних брусів в положенні поперек крокв. При покрівлі зі звичайних хвилястих листів відстань між брусами обрешітки має становити півметра.
При хвилястому уніфікованому профілі крок повинен складати 0,8 метра. У першому випадку перетин бруса становить 50х50 мм, а в другому 77х75 мм.
Решетування під шифер передбачає, що опора кожного листа шиферу доводиться на 3 бруса. Скала брус або робиться набагато товщі, або він піднімається на висоту за допомогою спеціальних прокладок.
Щоб максимально забезпечити щільну напустку листів непарні бруски роблять на 30 мм тонше, ніж парні. Такий захід дозволяє рівномірно розподіляти навантаження на кожен лист шиферу.
Суцільний дерев'яний настил робиться на таких елементах покрівлі, як коник, звіси і разжелобки.
Накладання листів проводиться знизу вгору і, як правило, справа наліво. Верхній ряд на 12-15 см повинен перекривати нижній. Напуск можна змінювати в бік збільшення, щоб не різати листи, вибравши при цьому все відстань від звису до ковзана.
Рекомендується спочатку зробити звис з покрівельної сталі, а потім укласти листи шиферу. Вони закріплюються на звісах за допомогою протівоветрових сталевих скоб.
У разі, коли в місцях нахлеста конструкція даху має нахил в 30 градусів, то укладання листів проводиться на спеціальну мастику.
Пристрій решетування під ондулін
Решетування під ондулін здійснюється за такими правилами:
- У разі, коли кут ската даху знаходиться в межах 5-10 градусів, лати робиться у вигляді суцільного настилу з дощок або вологостійкої фанери. Нахлест наступних один за одним рядів проводиться в 300 мм, а бічне перекриття здійснюють з нахлестом в дві хвилі.
- Коли кут нахилу покрівлі становить 10-15 градусів, то лати з брусів 45х50 мм влаштовується паралельно карнизу з кроком 450 мм. Напуск ондулінові листів, які розташовані в наступних один за одним рядах становить 200 мм, а бічний нахлест - в одну хвилю.
- При куті нахилу покрівлі більше 15 градусів обрешітку влаштовують також з брусів 45х50 мм, але з кроком між осями брусів в 600 мм. Верхній ряд укладають, роблячи напуск мінімум в 170 мм. Бічне перекриття листів проводиться в одну хвилю.
- Коли необхідно витримати певний інтервал між брусами підстави, лати під ондулін може потребувати використання дерев'яного шаблону.
- У місцях кріплення коника даху і ендови виробляють установку додаткових брусків обрешітки. У місцях вертикального зіткнення листів покрівлі виробляють монтаж дошки 50х100мм.

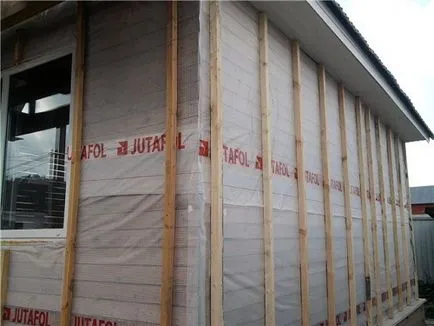

Пристрій решетування під сайдинг
Таке облицювальні покриття, як сайдинг широко застосовується при обробці будівель. Воно являє собою набір панелей, виготовлених з деревинно-полімерних композитів. До складу підготовчих робіт, які передують монтажу цих панелей, входить і пристрій обрешітки під сайдинг.
Вона являє собою каркас, зроблений з алюмінію або дерева, який встановлюють на стіни будівлі перед безпосередньою облицюванням сайдингом. Коли стіни настільки рівні, що не мають опуклостей і скосів, то використання обрешітки не є обов'язковим - панелі в цьому випадку кріплять прямо на стіну. Правда, цей спосіб монтажу не можна віднести до надійного і довговічного.
Дерев'яну обрешітку за краще завдяки її невеликій вартості. Бруси попередньо добре висушують і просочують антисептичними речовинами, які запобігають раннє гниття і захищають від комах. Інші просочення захищають бруси від впливу вогню. Застосовують рейки, які мають перетин від 30-40 мм до 50-60 мм. По довжині бруси відповідають довжині стіни, а по ширині складають два відстані між пазами кріплення.
Монтаж обрешітки під сайдинг виробляється по периметру всіх стін будівлі, цоколю і на отворах вікон і дверей. Рейки, в залежності від району будівництва, розташовуються на відстані 20-40 см. Від стіни каркас відходить на 20-60 см, що дозволяє наповнити простір теплоізоляційним матеріалом.
Дерев'яні бруси часто замінюють оцинкованими металевими профілями. У порівнянні з дерев'яними, вони міцніше, не потребують спеціальної обробки та вирівнюванні. Їх простіше кріпити на поверхню стіни.
Решетування завжди розташовується в напрямку, перпендикулярному розташуванню сайдингу. Якщо панелі сайдинга розміщені горизонтально, то профілі або бруси будуть розміщуватися вертикально. Установка починається з «маячків», тобто крайніх Решетін, за якими вибудовується поздовжній ряд брусків. Правильність розташування обрешітки можна перевірити будівельним рівнем.
