Ремонт світлодіодних світильників своїми руками

Світлодіодні джерела світла, завдяки своїм якостям і технічним характеристикам завоювали широку популярність серед споживачів. Однак під дією різних факторів вони, як і звичайні лампи, періодично виходять з ладу. У зв'язку з високою вартістю цих виробів, багато домашні умільці намагаються виконати ремонт світлодіодних світильників своїми руками. Слід відразу зазначити, що більшість ламп заводського виготовлення не піддаються ремонту.

Елементи світлодіодних джерел світла

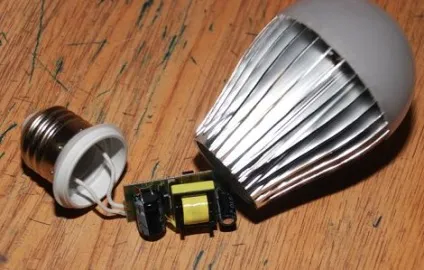

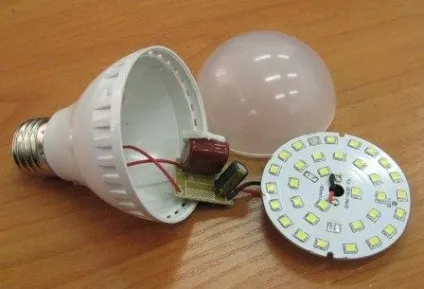

Перед розбиранням світлодіодної лампи слід перш за все ознайомитися з її пристроєм і принципами роботи. Стандартна конструкція таких світильників складається з - плати харчування, светофильтра і корпусу з цоколем. У недорогих бюджетних моделях світильників обмеження струму і напруги здійснюється за допомогою конденсаторів.

Як джерело світла використовуються світлодіоди в кількості 50-60 штук, з'єднані послідовно між собою. Дія даних пристроїв можна порівняти з напівпровідниковими діодами. Переміщення струму від анода до катода відбувається прямолінійно, в результаті, всередині світлодіодів виникають світлові потоки. Кожен елемент має дуже низьку потужність, тому в світильники вони встановлюються в великій кількості. Остаточно світловий потік з необхідними характеристиками створюється за допомогою люминофорного покриття.

Подача напруги до світлодіодів відбувається через спеціальний драйвер, який виконує функції перетворювача разом з діодними групами. Спочатку напруга надходить до трансформатора, уповільнює робочі параметри. На його виході відбувається утворення постійного струму, який і служить харчуванням для світлодіодів. Додатковий конденсатор, встановлений в ланцюзі, запобігає пульсацію напруги.

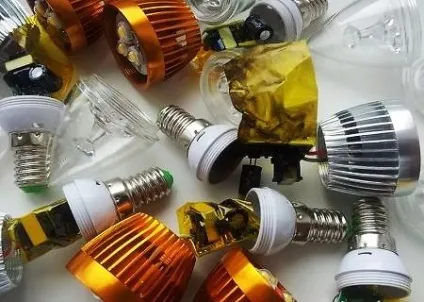

Існують різні типи світлодіодних ламп. Однак незважаючи на відмінності в пристрої, кількості елементів і деталей, вони мають загальну конструкцію, що істотно полегшує їх ремонт.

Причини виходу з ладу світлодіодних ламп

Перед початком ремонту світлодіодного світильника рекомендується точно встановити причини несправності. Дуже часто терміни експлуатації, заявлені виробником, не збігаються з реальними. У більшості випадків причиною стають неякісні кристали.

На роботу світлодіодних ламп чинять негативний вплив і інші фактори:

• Негативний вплив на елементи надають скачки напруги. найчастіше саме вони провокують несправності.
• Світильник не підходить для даної світлодіодної лампи. У разі неправильного вибору плафона, світильник може перегрітися.
• Низька якість світловипромінюючих елементів призводить до швидкого виходу з ладу світильника.
• Може бути неправильно змонтована сама система освітлення, в результаті електропроводка піддається негативному впливу.
• Негативний вплив механічного характеру - удари, сильна вібрація та інше.

У тому випадку коли відсутні деформації, які можна визначити візуально, причину несправності лампи потрібно шукати за допомогою мультиметра або тестера.

Серед найбільш часто зустрічаються несправностей, що вимагають втручання і ремонту, слід зазначити проблеми, що зачіпають конденсатор. Для перевірки працездатності його потрібно випаять з плати. Після цього мультиметром перевіряється конденсатор. а також працездатність діодів.

Іноді світлодіоди починають моргати. Даний стан виникає через несправність струмообмежувального конденсатора. Інша причина поломки нерідко пов'язана зі згорілим випромінювачем. Несправність світлодіодів не завжди визначається візуально, тому потрібно буде робити перевірку кожної деталі за допомогою тестера.

Рекомендації по перевірці та ремонту світлодіодних ламп

Існують стандартні схеми, які використовуються для перевірки і ремонту світлодіодних джерел світла. Найчастіше, після перевірки мультиметром, з'ясовується, що необхідно замінити конденсатор. В цьому випадку несправна деталь просто замінюється новою. Те ж саме стосується і драйвера, при заміні якого слід вибирати варіант з найбільш підходящими параметрами і технічними характеристиками.

Струмообмежувальним резистори теж іноді виходять з ладу. Їх працездатність перевіряється мультиметром в режимі прозвонки. Якщо показники відхиляються більше ніж на 20% від норми, отже перевіряється елемент несправний. Значно частіше виявляються несправними світлодіоди. Для перевірки використовується батарейка, від якої до кожного світлодіоду черзі подається напруга через резистор. Всі несправні лампочки Випоюють і замінюються новими.

Перевірка і ремонт світильника відбувається в певному порядку:

1. Спочатку світлодіодну лампу потрібно акуратно розібрати.
2. Оглянути випрямляч напруги на предмет підгоряння, при необхідності він ремонтується.
3. На наступному етапі виконується перевірка конденсатора і його заміна в разі несправності.
4. Потім перевіряються резистори на предмет обриву внутрішньої мережі.
5. Залишається перевірити працездатність світлодіодів і замінити несправні елементи.
6. Після заміни пошкоджених деталей лампа збирається в первісний стан. Перевірка працездатності виконується шляхом підключення до стандартної мережі, напругою 220В.

При вирішенні проблеми, як відремонтувати світлодіодний світильник своїми руками, багато хто стикається з необхідністю усунення моргання ламп. Дане явище надзвичайно шкідливо для зору, тому в житлових приміщеннях так званий коефіцієнт моргання повинен бути не вище 20%. Більш високі показники викликають серйозні розлади зорового апарату, знижують швидкість мислення і концентрацію уваги, призводять до підвищеної дратівливості.

У разі постійного моргання лампи, усунути цю несправність можливо тільки після того як з'ясувалися причини порушення. Моргання може з'явитися через виробничий брак, закінчення терміну експлуатації, неправильного підключення в мережу, наявності світлодіода в вимикачі. Іноді буває досить правильно вкрутити лампочку в патрон або замінити вимикач.

Самостійно усунути проблему моргання можна декількома способами:

• Провести окрему лінію для освітлювального приладу.
• Додати в ланцюг лампу розжарювання для розвантаження конденсаторів.
• Додавання резистора в ланцюг, щоб компенсувати неякісний конденсатор.

Цілком можливо, що всередині світильника або на лінії всього лише ослабли контакти або має місце коротке замикання.
