Ремонт стабілізаторів напруги Ресанта

Стабілізатори напруги «Ресанта» використовуються в багатьох будинках для забезпечення стабільної роботи і захисту «здоров'я» електричних приладів. В результаті побутова техніка працює протягом тривалого часу і майже не піддається ремонту.

Треба сказати, що самому стабілізатора напруги теж необхідно дотримання умов експлуатації і періодичний догляд. Інакше апарат може вийти з ладу і йому буде потрібно ремонт. Крім цього, відслуживши досить великий термін, прилад може зламатися просто через знос деталей.

Ступінь складності ремонту стабілізаторів напруги

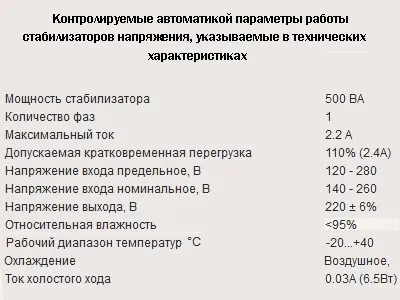

Всі прилади стабілізації оснащені захисними функціями, за допомогою яких контролюються технічні показники на відповідність заявленим даним та технічним умовам експлуатації. У кожної моделі захисна система своя, але існують загальні розуміння виходу за межі допустимого, що не дозволяє апарату далі працювати.

Перш за все, потрібно:

перевірка на наявність КЗ, вхідної та вихідної напруги, температурного режиму компонентів;
вивчення висвітлених на дисплеї коду помилки.

Найбільш важко визначити несправність симісторних ключів приладу, так як їх управління пов'язано зі знанням електроніки. При ремонті не обійтися без принципової схеми, вимірювальних засобів, в тому числі осцилографа. По контрольних точках знятих осцилограм визначаються пошкодження в структурному модулі пристрою. Потім пройдуть перевірку кожної радіодеталі і вузла на предмет дефекту.

В стабілізаторах релейного типу нерідко причиною неполадок стає реле, призначене для перемикання обмоток трансформатора. Часті перемикання контактів реле призводять до їх вигоряння, заклинювання, або перегорання самої котушки. Якщо пропадає напруга або виходить повідомлення про помилку - варто перевірити всі реле.

Найбільш простий ремонт електромеханічного стабілізатора, у якого робота і реакція на зміну параметрів мережі стають очевидними відразу після зняття корпусу. Недарма проста конструкція і висока точність стабілізації роблять ці моделі досить поширеними.

Види несправностей стабілізаторів напруги

1. Ремонт електромеханічного типу

Поширеною проблемою таких приладів є перегрів. Тому раз в 2 місяці слід зраджувати пристрій технічного обслуговування. Важливою частиною ремонту вважається саме чистка елементів.

Прикладом можуть служити характерні поломки поширеного стабілізатора АСН-10000/1-ЕМ. Пристрій складається з трьох однакових частин - з трьох 1-фазних стабілізаторів, призначених для стабілізації тільки своєю фази. Серцем апарату є підвищує автотрансформатор. Він же разом з контактором і вступним автоматом ставиться до силової частини.

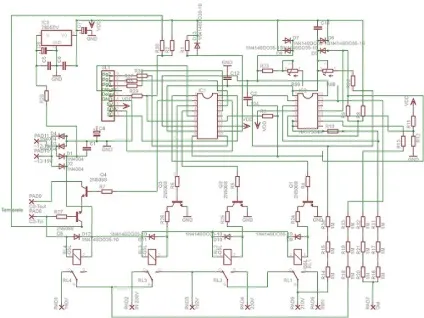

Принципова схема АСН-10000/1-ЕМ приведена на малюнку нижче.

В основі принципу дії електромеханічних вирівнювачів лежить плавне регу-воджується вихідних параметрів. Напруга змінюється завдяки ковзанню електричного контакту по обмотці автотрансфор-матора за допомогою електричного приводу. На осі електродвигуна кріпиться повзунок, який переміщаючись, нормалізує вихідні параметри.

Заслуговує на особливу увагу наступна характерна несправність, що виникає в процесі експлуатації елект-ромеханіческіх стабілізаторів і методи її усунення - відсутність стабілізації вихідної напруги.

Перша ознака такої неполадки - може відчуватися запах тліючих деталей. Реверсивний двигун недаремно звуть «ахіллесовою п'ятою» електромеханічних приладів. Контролером стабілізатора напруги постійно відстежуючи-ється значення вихідних параметрів. Ротор по-стійно обертається і це поступово зношує сам двигун.

Одна несправність може спричинити за собою інші, наприклад, вихід з ладу цілого каскаду управління електродвигуном, зібраного на парі транзисторів. Крім цих елементів від перегріву плавляться резистори, які стоять в їх кол-лекторной ланцюга.

Звичайно, зношений електродвигун краще замінити, але буває вміла спроба привести його в дію, вінчається успіхом. Це і є самий про- стій спосіб реанімації двига-теля:

відключення двигуна від схеми;
подача на його висновки 5 В від потужного джерела живлення, наприклад, від комп'ютерного БП ATX.

При цьому виходить отжиг дрібного «сміття» на щітках двигуна. Нормальний потік електроспоживання движка дол-дружин не виходити за межі 90-160 мА. Оскільки двигун реверсивного типу, то напруга необхідно подавати не менше двох разів із зміною полярності. Після цих впливів ра-працездатність агрегату тимчасово повстав-вливається.

Інший варіант вирішення проблеми - невелика заміна схеми з звуженням діапазону регулювання. Просто щітка буде їздити по-іншому, в обхід вигорілих ділянок доріжки трансформатора.

1. Ремонт релейних стабілізаторів

Як приклади розглянемо ремонт:

· Ресанта АСН-500/1-ц

Найбільш частими помилками є повідомлення «L» і «H», що означає початкові букви англійських слів «низький» і «високий». Тобто показники виходять за межі допустимих параметрів. На колишніх релейних стабілізаторах Ресанта зі стрілочними індикаторами можна було бачити зміна вихідної напруги в межах 204-235 В при перемиканні ступенів. На нинішній апаратурі по запису видно 220 В, а за фактом ті ж + - 6%, згідно з паспортними даними.

Трапляється проблема реле повільно переключається, що впливає на захисне відключення компресора кондиціонера. Справа в тому, що виробником використовуються дешеві конденсатори досить низької якості. Якщо замінити електроліти - проблема буде вирішена.

Головне, не варто забувати про потужності. Те, що написано на табличці корпусу, справедливо для вхідної напруги 200 В, в реальності для заниженого (170-180 В) потужність повинна бути в 2 рази менше.

· Ресанта СПН-9000

В основі принципу дії цього релейного стабілізатора лежить поетапне регулювання вихідної напруги. Стабілізація забезпечується за допомогою мікропроцесора. Комутація відводів автотрансформатора виконується п'ятьма потужними реле, які управляються транзисторними ключами. Стабільність вихідної напруги залежить від дискретності перемикання (5-20 В).

Основна хвороба СПН-9000 - обгорілі або заліпшіе контакти в реле. Ці неполадки досить часто виникають в процесі експлуатації релейного стабілізатора. А також у разі невідповідності вхідного напруги діапазону порогових значень стабілізація не стане працювати. Буває, відразу при включенні приладу вибиває запобіжники, так спрацьовує захист від КЗ.

Через несправності реле «летять» транзисторні ключі. Реле підлягають заміні або реставрації. Для цього необхідно прибрати кришки з реле, після зняти рухомий контакт, звільнити його від пружини і наждачним папером акуратно очистити всі контакти реле. На завершення очистити всі контакти спеціальним бензином і зібрати реле в зворотному порядку. Потім впаяти все транзистори, і перевірити на цілісність переходів. Якщо знадобиться, замінити транзистори на нові.

висновок

Якщо вам потрібно підключити до стабільніку припустимо електричну піч (9 кВт), то кращого приладу, ніж стабілізатор напруги Ресанта для цього не знайти. А якщо при цьому виникнуть дрібні недоліки, то сервісні майстерні швидко і професійно усунуть їх на підставі гарантійних зобов'язань. Своєчасно зроблений ремонт - запорука довговічності та надійності приладу і після гарантійного терміну.

Поломки бувають різні, і іноді складно зрозуміти, чи то просто не дотримані умови експлуатації по інструкції, то чи апарат несправний. Однак, неполадки можуть існувати, і в підсумку в самий невідповідний момент може виникнути проблема. Правильно встановити «діагноз» і ефективно усунути їх завжди допоможе ремонтна компанія.
