Ремонт роутерів від компанії d link, своїми руками

Найчастіше до несправностей роутера призводять такі причини:

великі перепади напруги в мережі,
перегрівання роутера,
збої програмного забезпечення роутера (збої прошивки),
високочастотні наведення електромагнітних випромінювань під час грози (при цьому найчастіше згорає wan порт, якщо провайдер не ставить на свій кабель грозозахист),
людський фактор.

При несправності роутера, він може втрачати пакети даних, порушуватися робота в інтернет та локальної мережі, збиватися прошивка, роутер може відключатися, блимати усіма індикаторами.

Якщо настройки мережевої карти правильні, то необхідно використовувати команду Виконати (натиснути комбінацію клавіш Win + R), після цього ви можете набрати - cmd і натисніть Enter. Тепер в командному рядку потрібно ввести ipconfig.

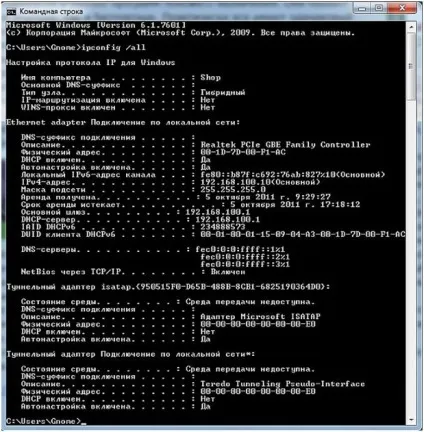

Командний рядок «ipconfig»

Кнопка Reset на роутері

Якщо скидання роутера не допомагає, може допомогти відключення кабелю провайдера від Вашого роутера. Витягніть кабель провайдера з роз'єму роутера і проведіть настройку роутера без підключеного кабелю. Після цього можна знову підключити кабель до роутера.

Перевірте також встановлену в роутері версію прошивки. Подивіться останню версію прошивки на сайті виробника і якщо потрібно оновити її. Ще можна перевірити драйвера Вашої мережевої карти на комп'ютері і при необхідності перевстановити їх.

Якщо настройки роутера не зберігаються

Для усунення несправності з не збереженням налаштувань роутера або при неможливості відновлення налаштувань з окремого файлу можна спробувати провести ці операції відкривши інший браузер. Цей метод може допомогти і при інших несправності роутера.

Комп'ютер (ноутбук та ін.) Не бачить мережу WiFi

Причин такої несправності може бути багато і всі вони приблизно однаково часто зустрічаються. Розглянемо основні можливі причини.

Якщо на ноутбуці не відображається в списку доступних мереж мережу Вашого роутера, то потрібно перевірити, що модуль бездротових мереж включений. Це можна зробити, якщо подивитися параметри адаптера в Центрі управління мережами на вашому ноутбуці. Бездротове з'єднання повинно бути включено. У вимкненому стані воно буде виділено сірим кольором і Вам потрібно буде включити бездротове з'єднання. Якщо Ви не зможете його включити, то потрібно перевірити, чи є на Вашому ноутбуці перемикач Wi-Fi і включити його.

Якщо, не дивлячись на те, що бездротове з'єднання залишається включеним, але показує статус - Ні підключення, то слід перевірити, чи правильні драйвера встановлені для Wi-Fi адаптера і при необхідності поставити їх. Драйвера потрібно завантажувати з сайту виробника Вашої техніки. Це дозволяє уникнути можливих проблем несумісності драйверів.

Крім того можна спробувати зайти в меню роутера і поміняти там значення для налаштувань і поміняти параметр b / g / n на b / g. Якщо це зміна допомогло, то значить, не підтримується стандарт 802.11n. Можна ще в тих же налаштуваннях подивитися, як вказано канал бездротової мережі, і якщо там стоїть - Автоматично, то вибрати канал зі списку.

Відхилення від норми

Якщо у Вас при роботі часто відбуваються розриви з'єднання, то рекомендується оновити прошивку роутера. У багатьох випадках така процедура допомагає вирішити проблему.

Іноді при роботі з деякими інтернет провайдерами для доступу до локальних ресурсів (торрент трекера, ігрових серверів) потрібно налаштувати статичні маршрути в настройках роутера. Такі настройки можна пошукати на форумах провайдера, який надає Вам інтернет.

Несправності блоків живлення роутерів

Напевно, багато хто вже стикався з тим, що найслабше місце багатьох роутерів - це їх блоки живлення. Вони часто ламаються через великі перепади напруги в електромережі і виходу з ладу окремих елементів в результаті довгої роботи.

Привести до поломок можуть і браковані або неякісні елементи, схема, не розрахована на певний запас. Можна виділити деякі типові несправності блоків живлення. У даній статті будемо розглядати ремонт блоку живлення для роутера D-Link. Такі блоки живлення, як JTA0302D-E і їм подібні використовуються для роутерів Asus і D-Link, розраховані на вихідну напругу 5V і максимальний струм 2-3 А. Зовнішній вигляд подібних блоків живлення можна подивитися на малюнку нижче.

Блоки живлення для Asus (зліва) і D-Link (праворуч)

Якщо розглядати схему і конструкцію схожих блоків живлення, то це схема звичайних імпульсних однотактний блоків живлення. В таких схемах для управління використовується ШІМ-контролер, що керує роботою польового транзистора, який підключається до його виходу. В результаті напруга знижений до потрібного значення і випрямлено і воно подається на вихід. Принципову схему такого блоку живлення можна подивитися на малюнку нижче. У цій схемі, в залежності від моделі блоку живлення, можуть бути деякі незначні зміни, що стосуються номіналів окремих компонентів. Блок живлення видає напругу в 5 вольт. Ця напруга не повинно значно падати під навантаженням (при включеному роутере).

Принципова схема блоку живлення роутера D-Link

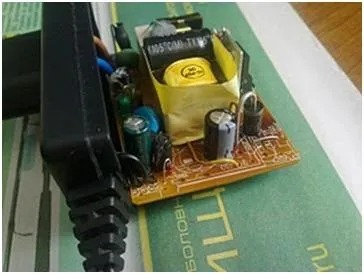

Щоб відремонтувати блок живлення може знадобитися використання паяльника, припою, мультиметра, ножа і ізоляційної стрічки. Щоб відкрити пластмасовий корпус блоку живлення потрібно розрізати склеєний шов корпусу. Цю операцію можна виконати ножем, але зручніше для цих цілей використовувати невелику бор-машинку.

Якщо подивитися на схему блоку живлення рис.2, то видно, що на вході встановлений запобіжник на 2 ампера, дросель, терморезистор і випрямний міст з чотирьох діодів 1N4007. Якщо в мережі буде великий стрибок напруги, то всі ці елементи можуть перегоріти. Їх легко можна перевірити мультиметром, вимірявши їх опір. Для згладжування випрямленої напруги на виході, після діодного моста ставиться конденсатор великої ємності - С1 (22 або 33 мкФ). Цей конденсатор повинен бути на 400 в, не менше. Якщо він вийшов з ладу, то це можна визначити за його зовнішнім виглядом, він здувається.

Визначити за зовнішніми ознаками такої непрацездатний конденсатор досить складно. Невеликі розміри не дозволяють помітити на його кришці деяку опуклість. Можна виміряти ємність конденсатора, але часто при нормальній ємності буває сильне падіння ESR. Для перевірки ESR потрібні спеціальні вимірювальні прилади, звичайним мультиметром або тестером це не перевірити.

При перепадах напруги може вийти з ладу стабілітрон ZD1. Це можна помітити по потемнілого (обвуглитися) корпусу стабилитрона.

У рідкісних випадках можливий вихід з ладу польовика P4NK60Z. На цей транзистор подається напруга 13-15В. з виходу ШІМ. Працездатність польового транзистора можна перевірити мультиметром (тестером), переключеним в режим перевірки діодів. На каналі втік-витік падіння напруги 0,6-0,8 В.

Якщо напруга на виході блоку живлення становить 5 В, а при підключенні навантаження падає до значення приблизно 2 В. то швидше за все висохло електролітичні конденсатори на виході блоку живлення (C9 і С11). Щоб усунути цю несправність, потрібно замінити висохлі електролітичні конденсатори на робочі, з такими ж характеристиками.

У загальному випадку можна виділити основні кроки ремонту. Якщо відсутня напруга на виході блоку живлення, то потрібно перевіряти на пробій виміром опору F1, TR, випрямний міст. Щоб забезпечити деякий запас запуску бажано ємність конденсатора С6 використовувати 10 мкФ і розрахований на 50в. а не 47 мкФ і 25в. як зазвичай в схемі.

У випадках, коли вихідна напруга падає, спостерігається нестабільна робота блоку живлення, потрібно в першу чергу замінити електролітичні конденсатори С1, С9, С10, С11.

Крім того можна порекомендувати кілька рекомендацій щодо поліпшення роботи блоку живлення. На виході блоку живлення встановлюється зазвичай резистор опором 220 Ом 0.125w, залитий спеціальним герметиком. Цей резистор працює на граничних значеннях і тому сильно нагрівається. Нагрівання призводить до того, що висихає конденсатор C9. Бажано замість резистора на 220 Ом поставити резистор на 300 Ом і рассеиваемую мощность0,5 Вт. Якщо в схемі встановлений конденсатор С9 на 10в. то краще замість нього поставити такий - же, але розрахований на 16в.

Після ремонту корпус потрібно зібрати. Але його можна не склеювати, а скріпити дві половинки, наприклад стяжкою, щоб в майбутньому при необхідності ремонту, його легко можна було знову розібрати.
