Ремонт прицільних пристосувань гвинтівок і рушниць

Качка колодки секторного прицілу

Причинами несправності можуть бути:

Безсила з'єднання колодки секторного прицілу зі стовбуром в місці припаювання у гвинтівок Мосіна, виготовлених до 1942р.

В цьому випадку виробляються припаює колодки і зачистка місць пайки.

Нетривка посадка шпильок колодки секторного прицілу у гвинтівок, виготовлених після 1942р.

При зміщенні шпильок підбираються або виготовляються шпильки більшого розміру і по черзі запресовуються в отвори колодки.

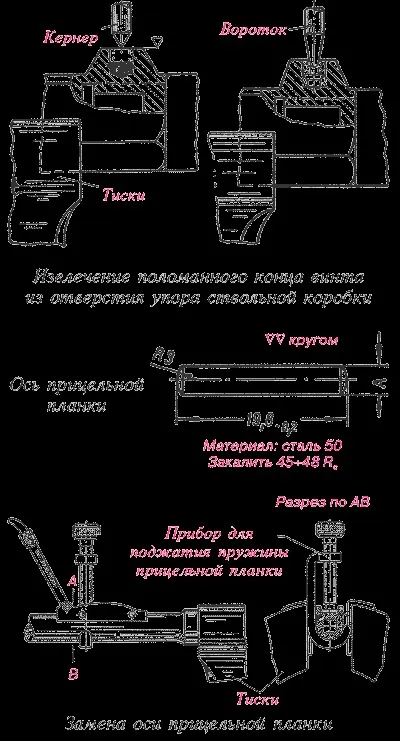

Качка прицільної планки

Причина несправності в зносі осі прицільної планки або отворів в прицільної планки і в вушках колодки секторного прицілу. У цьому випадку заміняють вісь зі збільшеними розмірами (виготовити вісь з діаметром «А» 3,07 + 0,03 або 3,1 + 0,03мм).

Для цього необхідно:

♦ затиснути стовбур в лещатах з мідними прокладками;

♦ підняти прицільну планку і стиснути її пружину приладом;

♦ вибити вибиванням вісь прицільної планки;

♦ зняти прицільну планку;

♦ зняти прицільний хомутик з прицільної планки;

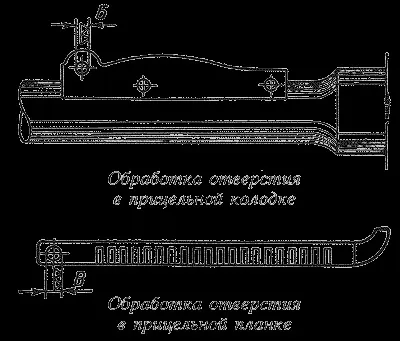

♦ розгорнути отвір в вушках колодки секторного прицілу ручної рядків на діаметр «Б» 3 + 005 мм під вісь діаметром 3,07 ± 0,01 мм або на діаметр 3,03 + 005 мм під вісь діаметром 3,1 ± 0,05 мм , при цьому вісь повинна туго входити в отвір вушок колодки секторного прицілу (від удару молотка);

♦ перевірити, чи вільно входить вісь в отвір прицільної планки. При тугому входження осі потрібно розгорнути отвір в прицільної планки на діаметр «В» 3,07 + 005мм під вісь діаметром 3,07 ± 0,03мм або на діаметр 3,1 + 005 під вісь діаметром 3,1 ± 0,03мм;

♦ зібрати прицільну планку з колодкою;

♦ зняти прилад;

♦ перевірити роботу прицільної планки.

Неенергійним діє прицільна планка

Причинами несправності можуть бути:

Ослаблення або вигин пружини прицільної планки

Для усунення недоліку необхідно:

♦ виправити пружину мідним молотком на свинцевою плиті;

♦ перевірити дію прицільної планки.

Якщо після цього прицільна планка продовжує діяти неенергійним, необхідно замінити пружину.

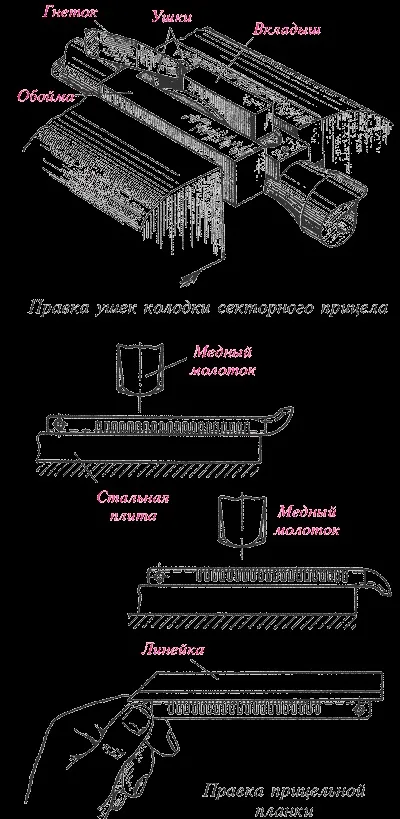

Вигин вушок колодки секторного прицілу всередину

Для усунення дефекту необхідно:

♦ затиснути стовбур в лещатах з мідними прокладками;

♦ підняти прицільну планку і стиснути її пружину приладом;

♦ вибити вибиванням вісь прицільної планки;

♦ зняти прицільну планку;

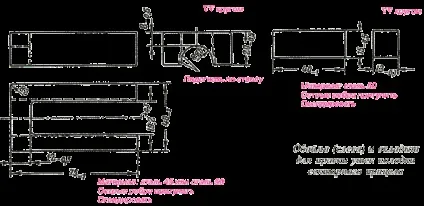

♦ надіти обойму на колодку;

♦ вставити всередину колодки вкладиш;

♦ затиснути обойму зі стовбуром в лещатах;

♦ легкими ударами молотка по мідному гнітком, настанови на вушко з внутрішньої сторони, виправити спочатку одне вушко, а потім інше.

Знос передньої частини пружини прицільної планки

Якщо знос передньої частини пружини призводить до неенергійним дії прицільної планки, то пружина замінюється.

Туго переміщається хомутик по прицільній планці

Причинами дефекту можуть бути:

Вигин прицільної планки

Для усунення несправності необхідно виправити прицільну планку на сталевій плиті мідним молотком таким чином, щоб не забити ділення і цифри, а також вирізи для засувок.

Для цього необхідно:

♦ покласти гвинтівку на підставку;

♦ поставити прицільну планку в крайнє переднє положення і стиснути пружину приладом;

♦ вибити зліва направо вісь прицільної планки ударами молотка за допомогою вибивання;

♦ зняти планку і відокремити від неї хомутик;

♦ виправити прицільну планку по лінійці на сталевий плитці ударами мідного молотка;

♦ зачистити верхній зріз гривки планки, якщо є помятости і нерівності;

♦ надіти хомутик на планку і перевірити, чи вільно він переміщається уздовж планки;

♦ з'єднати планку з колодкою;

♦ звільнити пружину прицільної планки від приладу.

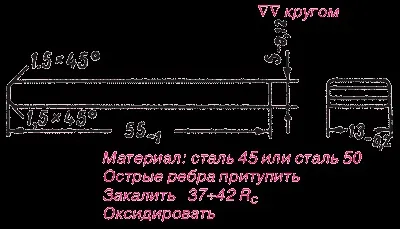

Мал. Оправлення для прицільного хомутика

Вм'ятини на прицільному хомутики

Для усунення дефекту необхідно:

♦ у вікно прицільного хомутика вставити оправлення;

♦ виправити прицільний хомутик на свинцевою плиті мідним молотком.

Прицільний хомутик не утримується на розподілах прицільної планки

Осадка або поломка пружини засувки прицільного хомутика

Для усунення дефекту необхідно замінити пружину прицільного хомутика.

Скруглення або зношеність зуба засувки прицільного хомутика

Для усунення дефекту необхідно замінити засувку прицільного хомутика.

Скруглення або скрошенности граней вирізів прицільної планки під зуби засувки прицільного хомутика

Для усунення дефекту необхідно:

♦ відокремити ствол зі ствольною коробкою від ложі;

♦ затиснути стовбур в лещатах з мідними прокладками;

♦ підняти прицільну планку і стиснути її пружину приладом;

♦ вибити вибиванням вісь прицільної планки;

♦ зняти прицільну планку;

♦ зняти прицільний хомутик з прицільної планки;

♦ підібрати нову прицільну планку і вісь прицільної планки так, щоб вона вільно входила в отвір прицільної планки і туго (від удару молотка) в отвір вушок колодки секторного прицілу;

♦ зібрати прицільну планку з хомутиком і перевірити, чи вільно він переміщається по прицільній планці;

♦ зібрати прицільну планку з колодкою;

♦ зняти прилад;

♦ перевірити роботу прицільної планки.

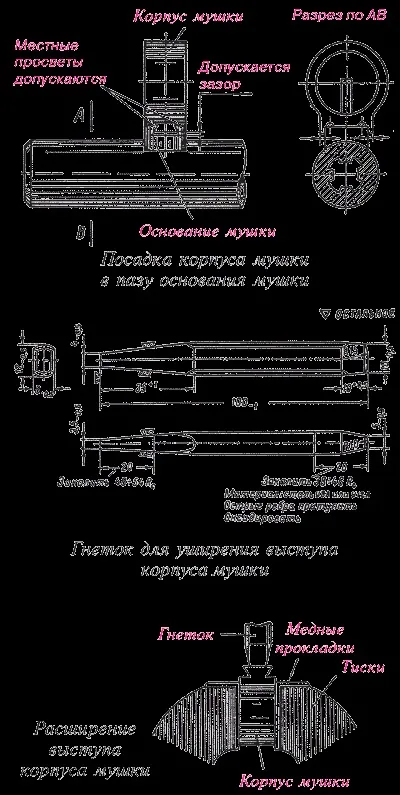

Корпус мушки вільно переміщається в пазу підстави мушки

Знос паза підстави мушки

Для усунення дефекту необхідно підібрати корпус мушки з розширеним виступом.

Якщо це неможливо, то необхідно розширити виступ корпусу.

Для цього необхідно:

♦ затиснути корпус мушки в лещатах з мідними прокладками;

♦ роздати виступ на 0,15-0 2 мм ударами молоточка по гнітком, поставленому на виступ;

♦ підчистити оксамитовим напилком бічні грані виступу;

♦ поставити корпус мушки в основу до збігу рисок.

Корпус мушки повинен відділятися і ставитися від легких ударів молотка по мідному гнітком, поставленому своїм кінцем на корпус праворуч над виступом.

Якщо через зношування паза в основі мушки неможливо підібрати або пригнати корпус мушки, то молотком осаджують метал у паза підстави мушки і приганяють корпус мушки.

Знос виступу корпусу мушки

Для усунення дефекту необхідно замінити корпус мушки або розширити виступ.

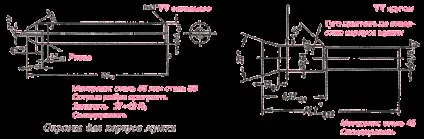

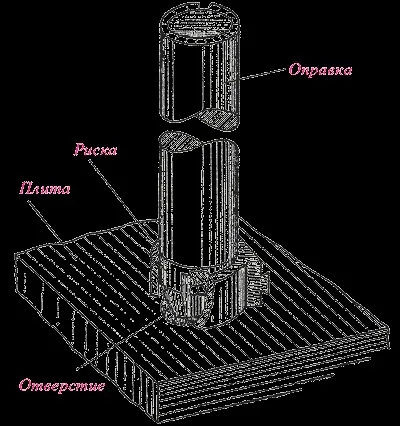

Зминання корпусу мушки

Для усунення дефекту необхідно:

♦ покласти корпус мушки на сталеву плиту з отвором діаметром 16-17мм так, щоб отвір в плиті збігалося з отвором кільця корпусу мушки;

♦ вставити в кільце мушки оправлення;

♦ пропускаючи в проріз оправки стерженек мушки, забити молотком оправлення до ризики;

♦ не знімаючи корпусу мушки з оправлення, виправити його на свинцевою плиті мідним молотком. Зазначені операції слід повторити, пропускаючи оправлення з іншого боку.

Виправка зім'ятого корпусу мушки

Вигин стержня мушки

Для усунення дефекту необхідно:

♦ виправити стрижень мушки;

♦ якщо неможливо виправити, то замінити зібрану мушку;

♦ якщо неможливо виправити стрижень мушки і немає запасного, то необхідно виготовити новий і поставити його в корпус мушки.

Цю операцію здійснюють наступним чином:

- затискають корпус мушки в лещатах з мідними прокладками;

- вибивають вибиванням стрижень мушки через верхній отвір в корпусі мушки;

- виточують новий стрижень мушки;

- приганяють стрижень мушки туго по отвору в корпусі мушки;

- забивають стрижень в корпус мушки;

- зачищають кінець стержня врівень з нижньою площиною виступу корпусу мушки;

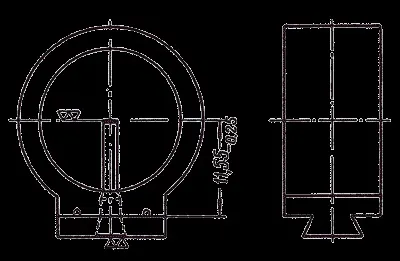

- зачищають оксамитовим напилком вершину стрижня мушки, витримуючи розмір 11,55-0,25мм;

- ставлять зібрану мушку на місце;

- перевіряють бій гвинтівки.

Затурканість прорізи прицільної планки

Для усунення дефекту необхідно зачистити піднятий метал особистим напилком або надфілем, не порушуючи форми і розмірів прорізу.

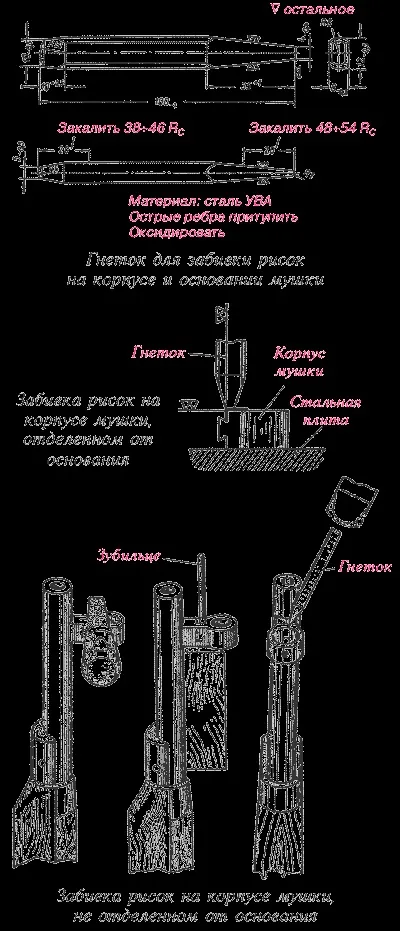

Наявність декількох рисок на корпусі мушки і підставі мушки

Іноді, особливо в старих гвинтівках, можна зустріти по кілька рисок як на підставі, так і на самій мушці. Це ускладнює контроль правильності установки мушки, а тому вважається дефектом.

Старі ризики зачеканіваются. Це можна зробити двома способами:

1. На корпусі мушки, відділеному від заснування. Для цього необхідно:

♦ покласти корпус мушки на сталеву плиту ризиками догори; забити ризики гнітком;

♦ зчистити оксамитовим напилком вирячені металу на нижній площині корпусу проти закресленою ризики.

2. На корпусі мушки, які не відокремленому від заснування. Для цього необхідно:

♦ зачистити передню площину корпусу мушки оксамитовим напилком;

♦ поставити риску на корпусі зубільцем проти ризики на підставі;

♦ на підставі для корпуса мушки забити гнітком другу ризику.
