Ремонт poe адаптера, своїми руками з підручних засобів Лайфхак

У селі, де встановлена ​​точка доступу, від стрибка напруги вийшов з ладу POE адаптер, а точніше блок живлення, з якого на розводку кабелю lan підключений до джерела живлення на пристрій по rj45. Виходом з даної ситуації я вибрав не ремонт блоку живлення, де вийшов з ладу шим контролер і вибило діодний міст з запобіжником. А подачу харчування з зовнішнього пристрою на плату розводки РОЕ.

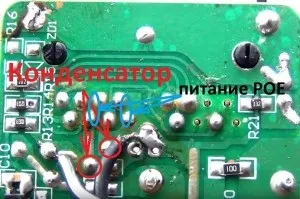

Подача харчування йде безпосередньо на плату до даних двох точках, полярність харчування подаємо, враховуючи підключення конденсатора, в даному колі.

Намагався поставити замість іншого адаптер POE, із зовнішнім джерелом живлення, але, на жаль, як виявилося розводка відрізняється від даного POE з блоком живлення від точки доступу wifi CPE 150

Так само, кого цікавить схема POE адаптера, додаю нижче, натисніть на схему, щоб подивитися на неї в збільшеному розмірі:

POE адаптер - це пристрій, за допомогою якого можна подати харчування на мережевий пристрій по кабелю RJ45 по роз'єму LAN «кручена пара». Харчування і дані при цьому передаються по мережевому кабелю одночасно. POE інжектор використовують в тих випадках, коли поруч немає доступу до розетки 220
