Ремонт матриці ноутбука своїми руками
І так у нас несправна матриця, не важливо як ми поставили цей діагноз, припустимо це так.
Найчастіша проблема пов'язана з матрицями це її механічне пошкодження, чи то пак розбиття, якщо це так, тоді матрицю можна тільки замінити, ремонту вона вже не підлягає.
Для початку нам потрібно визначитися яка класу у нас матриця в ноутбуці.
Матриці діляться на два великих табори:
- Лампові матриці (вже не виробляються але дуже широко поширені в ноутбуках минулого покоління)
- Світлодіодні матриці (чи то пак ті які використовуються зараз).
У лампових матрицях принцип роботи зрозуміло це підсвічування екрану лампами за допомогою інвертора який зазвичай винесено за межі матриці.
У світлодіодних ж принцип простіше, світлодіодний. Світлодіоди використовуються в якості підсвічування екрану.
У даній статті ми не будемо рассмтарівать як відремонтувати інвертор ноутбука своїми руками, про це ми поговоримо як-небудь наступного разу. У цій статті ми говоримо саме про ремонт матриці ноутбуків своїми силами.

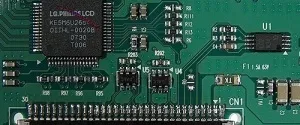

І так Демонтували матрицю з кришки, перевертаємо, і що ми бачимо, плату, на котрому знаходиться безліч різних SMD компонентів.
Знімаємо плівку ізолюючу плату і починаємо прозвон годувань вашої матриці, насправді це можна зробити від гнізда, методом прозвонки, Щоб дізнатися опір кожного контакту скористаємося даташіта з терморегулятори.
Знайшли пробиту ланцюг? Відмінно, з'ясовуємо по даташіту за що вона відповідає і міняємо елемент до якого вона належить.
При пайку на матриці головне що потрібно врахувати це температуру. Паяйте сплавами Розі або Вуда при температурі не вище 150 градусів тому пластик який знаходиться за платою може розплавитися, та й взагалі температура може пошкодити пристрій.
Якщо на платі всі елементи впорядке слід перевірити джерела освітлення, якщо зі світлодіодними все просто, подати джерело живлення на світлодіодну стрічку і все відразу стане зрозуміло, то з лампами потрібно працювати через інвертор так як напруга на лампах близько 1000 Вольт!
