Ремонт і заміна терморегулятора і датчика теплої підлоги в квартирі
Найбільш поширена причина поломки системи «тепла підлога» - це вихід з ладу терморегуляторів (термостатів) і її датчиків. Нагадаємо, що терморегулятор є пристроєм управління з корпусом, індикацією роботи і електронікою. А датчик - терморезистором з подовжують проводом, який розташований в зоні обігріву.
Як виконати ремонт терморегулятора теплої підлоги і при необхідності зробити заміну датчика теплої підлоги? Про це ми написали зрозумілою мовою.
Ремонт терморегулятора теплої підлоги
Ремонт термостата - справа не проста, але легко вирішуване
Щоб знайти поломку, необхідно спочатку терморегулятор демонтувати.
Важливо! Перед тим як приступити до ремонту терморегулятора теплої підлоги, обов'язково не забудьте вимкнути струм харчування, якщо цей пристрій пов'язано з окремим автоматом, або вимкніть електрику в усій квартирі, тобто вивернувши пробки або відключивши вхідний рубильник.
Пошкодження терморегулятора і як їх виправити
I. На лицьовій панелі терморегулятора не світиться контрольна лампа, він зовсім не включається або не тільки його дисплей.
У цих випадках необхідно:
- Перевірте наявність харчування на підвідних клемах (затисках, гайках на гвинті). Для цього:
- З монтажної коробки демонтуйте терморегулятор, при цьому не відключайте провід.

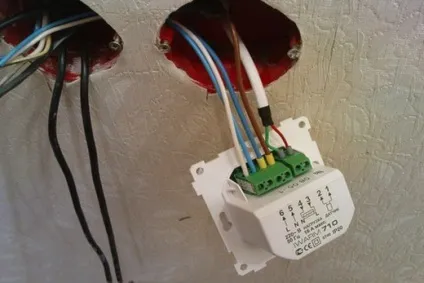

Перевіряємо працездатність терморегулятора
- Увімкніть живлення і перевірте чи є напруги на підвідних затискачах терморегулятора. Ці затиски позначені буквами L (фаза / лінія) і N (нуль). Напруга перевірте на обох клемах за допомогою тестера (мультиметра) або викрутки-пробника.
До N повинен підходити провід з блакитною смужкою, а до L - коричневий (червоний) або білий провід. Якщо на цих проводах відсутня напруга, то причина в несправності проводки і або в розподільному щитку.

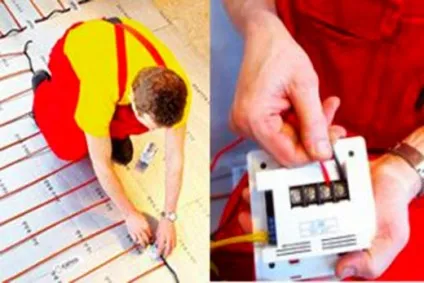

Схема підключення теплої підлоги
Якщо ж ви виявили, що провід з клемою L підходить на затиск N, тобто «Перефазіровку», яка може привести до непрацездатності терморегулятора, то поміняйте місцями ці дроти, при цьому спочатку відключіть напругу.
А якщо ж харчування є і правильно «расключено» по дротах, але при цьому дисплей або контрольна лампа на пристрої не включається, то - зламався власне терморегулятор. Його замініть на новий.
Про дизайн підлог з різноманітних матеріалів - ви теж знайдете на нашому сайті.
II. Термостат включається, але не налаштовується на робочий режим, дисплей включається, проте не з'являється значок підігріву підлоги або на лицьовій панелі загоряється лише зелена лампочка.
- Задасте велику температуру. Для цього:
1) Викриття коліщатко терморегулятора в сторону підвищення або виставите на дисплеї таку температуру, щоб вона перевищувала поточну. Якщо навіть після цього, терморегулятор повноцінно не запрацює, то необхідно його заміна.

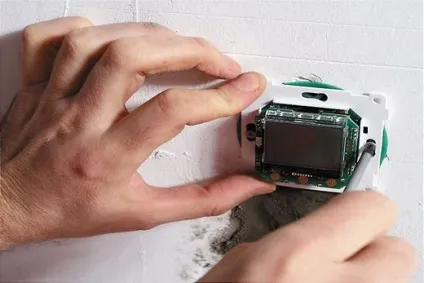

Заміна терморегулятора теплої підлоги
III. Терморегулятор функціонує, на лицьовій панелі загоряється червона лампочка або з'являється значок обігріву на дисплеї, однак поверхню підлоги не нагрівається.
Причиною цього, швидше за все, буде обривання нагрівальної жили кабелю системи «тепла підлога».
Знайти поломку кабелю можна так:
Від знеструмленому терморегулятора від'єднайте дроти, які ведуть до теплої підлоги, і заміряйте електроопір між ними. Важливо! Опір повинен бути тієї величини, яка вказана в паспорті на вашу систему «теплої підлоги». Якщо ж опір вимірюється мегаомах або прагне до нескінченності, то це тільки підтверджує, що дійсно сталося обривання кабелю. Виправити це пошкодження, на жаль, зможе тільки фахівець.
Поломка нагрівальної жили (матриці) кабелю термостата
IV. При включенні пристрою червона лампочка на панелі в ту ж мить стає зеленою або мерехтить червоним кольором і на дисплеї з'являється напис, що термодатчика несправний.
Це означає, що зламався датчик температури.
Заміна датчика теплої підлоги
Замінити датчик температури цілком можливо своїми руками за умови, що попередньо проводилася правильна установка його в гофровану трубку, яка виходить в розподільну коробку.
Щоб виконати заміну датчика теплого будинку:
- Вимкніть електроживлення і демонтуйте терморегулятор.
- Вимкніть дроти датчика температури, які під'єднані до належним затискачів на задній панелі. Ці затиски позначені словом «sensor» або «датчик» і можуть перебувати окремо від основного затиску колодки.
- Датчик відключений. Перевірте його опір. Як правило, воно повинно бути в межах від 5 до 15 кіло. Опір саме вашого пристрою вказано в паспорті на терморегулятор. Важливо! Врахуйте, що є побутові мультиметри, які не зможуть виміряти опір, якщо воно більше 2 кіло.
Датчик температури теплої підлоги
Отже, якщо електричний опір датчика температури відповідаєпаспортному, то причина його несправності в поганому контакті в клемах (затискачах). Щоб в цьому точно переконатися: ще один раз приєднаєте дроти термодатчика до відповідних затискачів. Терморегулятор повинен перейти в робочий режим. Якщо він не заробив, то віддайте його на перевірку в спеціальний сервісний центр.
Про те, чим краще покривати підлогу - ви теж знайдете на нашому сайті.
А якщо опір термодатчика відрізняється від того, що в паспорті більше ніж на 20% - замініть його. Зробити це просто, тому що датчик вже від'єднано від терморегулятора. Тому:
- Витягніть датчик з гофрованої трубки і замініть на новий. А саме:
1) Новий пристрій помістіть в гофровану трубку на ту довжину, на яку заходив колишній датчик.
Заміна датчика теплої підлоги
Важливо! Врахуйте, що датчик температури є приналежністю терморегулятора, а не системи «тепла підлога». І номінальне електричний опір термодатчиков різних виробників відрізняється, і датчик однієї фірми може не підходити до терморегулятора інший. Тому при придбанні датчика температури обов'язково звіряйте виробника терморегулятора. Такий же він, як і у вашого термодатчика.
