Ремонт газової колонки junkers

Ось і прийшов час написати статтю не про комп'ютери та 1Скі, а про ремонт газової колонки Bosch / Junkers WR13.
Хто б міг подумати, що айтішників туди полізе. Як то заведено, що такі речі в відомстві газових компаній і без спеціальних знань їх краще не розбирати. Насправді нічого страшного там немає і при більш-менш прямих руках, це можливо зробити самому. Тим більше в країні криза і хочеться заощадити.
Все почалося з того, що колонка перестала гаснути при виключенні гарячої води, доводилося бігати і вимикати газ вручну.

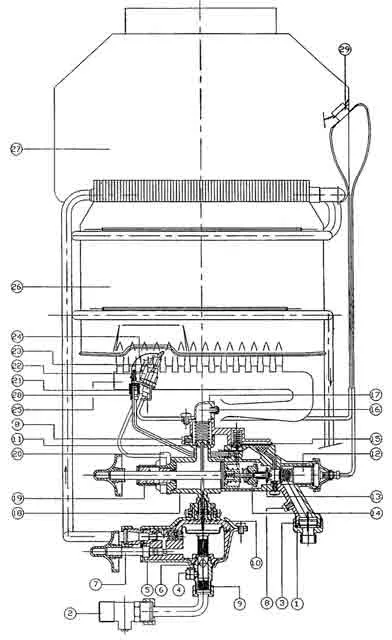

Гугленіе підказало, що за це відповідають два основні блоки: ГІДРОАРМАТУРИ (водяний вузол) і газова арматура. Вони пов'язані один з одним таким чином, що при подачі води, водяний вузол за допомогою мембрани, що давить на штифт, натискає на газовий клапан, тим самим відкриваючи подачу газу. При виключенні води газовий клапан закривається. Загалом, проблема десь тут! (На зображенні цифра 14)

Отже, приступимо ...

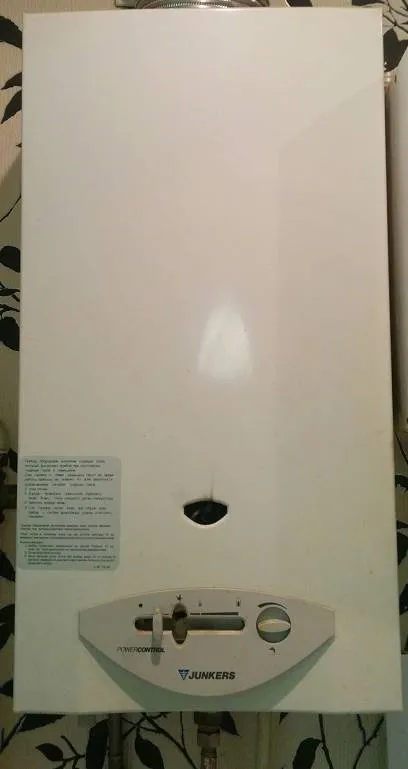

Ось він наш пацієнт:

Все що нам знадобиться - це 2 викрутки (хрестова і плоска) і ключ, щоб відвернути гайку кріплення труби з водою.
Для безпеки перекриємо подачу води і газу в квартиру.
Знімаємо захисний кожух, відвернувши два гвинта знизу:

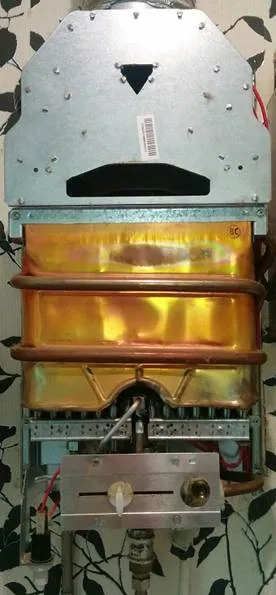

Отримуємо доступ до нутрощів:

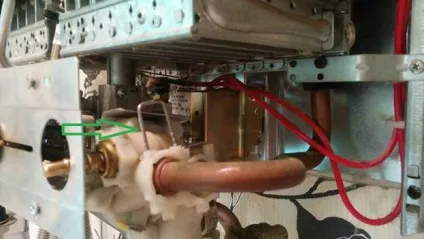

Виймаємо скобу, фіксуючу трубу подачі води в теплообмінник:

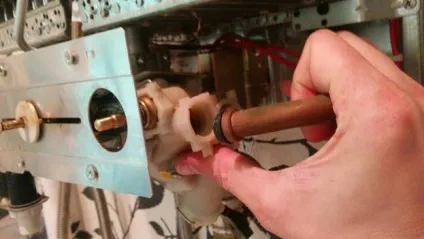

Виймаємо сам патрубок:

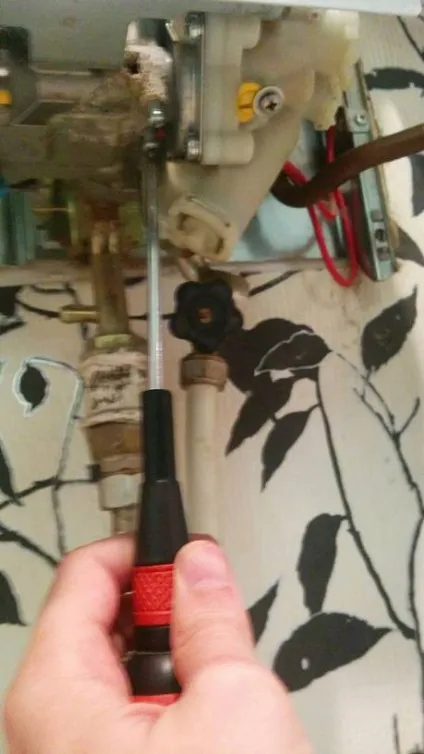

Викручуємо два гвинти кріплення водяного вузла до газової арматури:

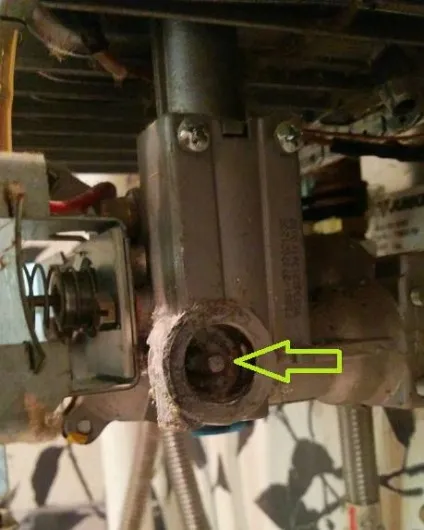

І тут мені відкрилася картина з оксидами в місці кріплення. Механізм розносився, і там просочувалася вода. Метал окислився і став заїдати газовий клапан (перестав повертатися у вихідне положення). Ось і причина невідключення подачі газу!
Спробуємо максимально все очистити і розробити сам клапан:

Він повинен у скрутному становищі всередину і повертатися у вихідне положення.

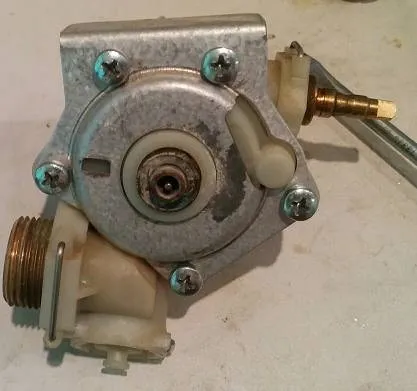

Тепер розберемо сам водяний блок:

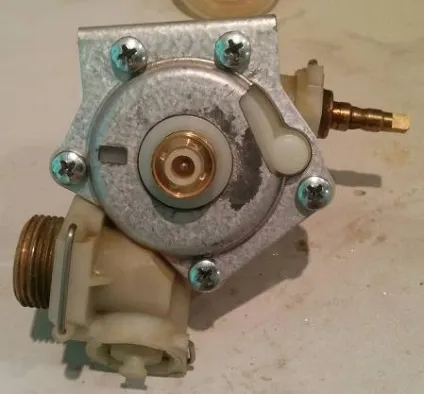

Виймаємо скобу і дістаємо регулятор потоку (гільза з пружинкою):

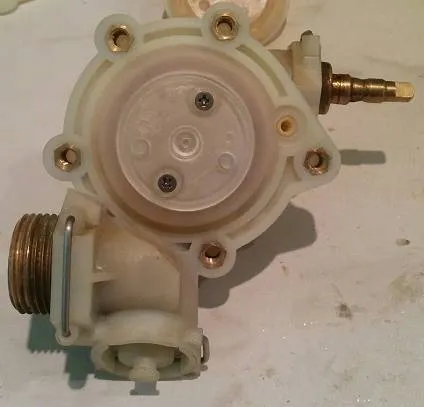

Відкручуємо болти і знімаємо кришку водяного вузла:
