Ремонт БФП hp laserjet m2727 mfp, ремонт плати форматера p

Несправності, дефекти плати форматора HP 2727 mfp.

Проблема 2. МФУ нема на що не скаржиться, комп'ютер принтер бачить, кодів помилок не відображається. Однак МФУ друкує, копіює білі аркуші. Сканування на комп'ютер проходить нормально. Заміна картриджа на завідомо справний не допомагає. Тест типу "смугастий рейс" теж нічого не дає.
Причина - несправна система формування зображення. Потрібно дуже складний ремонт, який може призвести тільки інженер. Однак користувач як тимчасовий захід може на якийсь час відновити друк.
Консультація з проблеми - платна. Тел. 8 (916) 588-30-89.

Рис 1. МФУ HP M2727 зі знятою бічною кришкою. Форматор можна легко зняти і замінити, перестикувати десяток роз'ємів.

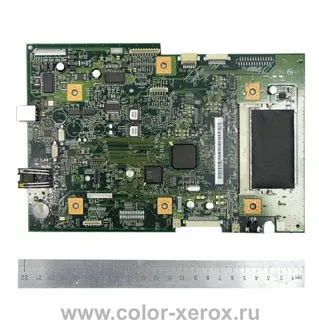

Рис 2. Плата форматера Багато функціонального Пристрої HP LaserJet M2727 nf. Прутнемір p / n CC370-60001.

Проблеми сканера МФУ Hewlett Packard LJ 2727 nf. Помилка сканера 8, 5.

Проблема 3. При включенні принтера (МФУ) під час ініціалізації сканера можна почути дивні звуки, що сканує лінійка пересувається ривками не може пройти позиціонування, через деякий час видається сервісне повідомлення Помилка сканера 5 або Помилка сканера 8. Дані помилки позначають неможливість скануючої лінійки знайти початкове положення, неможливість з'явиться в заданій точці в потрібний час. Ситуація може бути дещо іншою, при скануванні повідомлень про помилку немає, але лінійка не рухається і при копіюванні виходять білі аркуші. Або ініціалізація при включенні пройшла вдало, а при скануванні на дисплеї висвічується повідомлення про помилки.
Причина. Несправності двигуна переміщення скануючої лінійки Рис 3. У двигуні виходить з ладу одна з двох обмоток з діагнозом - межвитковое замикання Рис 4. На малюнку чітко видно оплавлений каркас верхньої обмотки. Треба звернути увагу на те, що мікросхема управління двигуном іноді може виходити з ладу.

Розбирається блок сканера просто і зрозуміло, спочатку отстиковивается верхній роз'єм автоподатчика документів і він знімається (вгору) цілком, потім відкручуються по перімітру гвинти кріплення столу сканера, після чого він вільно знімається.
Вихід. Двигун треба міняти. Однак компанія HP окремо двигун не постачає. Можна придбати весь сканер в зборі за хороші гроші зрозуміло. Можливо можна перемотати обмотку двигуна, але це дуже непроста операція.
При ремонті треба мати на увазі, що часто двигун виходить з ладу через несправну плати форматера. Тому при заміні двигуна необхідно замінити і плату форматування.
Всі перераховані в статті проблеми актуальні для МФУ HP LaserJet M1522nf. Тип двигуна сканера в цих машинах однаковий.

Рис 3. Лазерне МФУ HP2727 зі знятим автоподатчиком і верхньою кришкою зі склом сканера. Зліва в збільшеному вигляді показаний несправний двигун сканера.

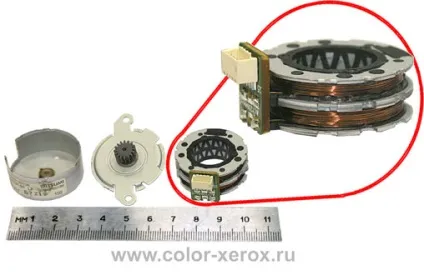

Рис 4. Пристрій двигуна сканера МФУ HP M2727nf. Справа показаний блок обмоток двигуна. Причина несправності верхньої обмотки - межвіковое КЗ. Від перегріву пластик обмотки - оплавився.
