Ремонт акумуляторного ліхтаря
Навчилися китайці робити ширпотреб і зокрема ліхтарики. Такого достатку форм, розмірів, кольорів немає, мабуть, ні в якій іншій групі товарів. Удома їх вже не менше п'яти штук, але купив ще один. І зовсім не з цікавості, подивився на нього і уява намалювала картинку як в темний час доби включаю бічну панель, прикріплюю торцевою частиною з магнітом до металевої гаражної двері, і при світлі, що не зайнятими руками відкриваю замки. Сервіс - «п'ять зірочок»! Ось тільки ліхтар пропонувалося купити в неробочому стані.

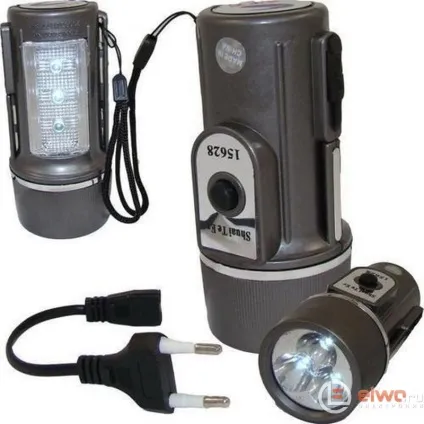

Характеристики ліхтарика STE-15628-6LED
- 6 світлодіодів (3 в відбивачі + 3 в бічній панелі)
- 2 режиму роботи
- вбудоване ЗУ
- магніт для кріплення
- розміри: 11х5х5 см
Зовні абсолютно справний і привабливе вони не створювало світлового потоку. Ну, хіба можливо щоб ось така чудова річ була абсолютно не на що не придатною? Дана модель була в єдиному екземплярі, але любитель електроніки в мені «віщав», що все можна подолати.

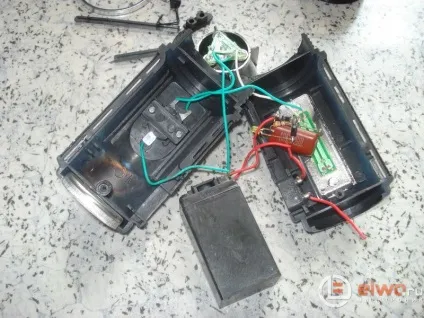

Провід відірвався при розтині корпусу, а ось обпалені пластмаса вже була і наводила на думку, що підгоріли електронні компоненти схеми зарядного пристрою, а акумулятор може бути і цілком справним.

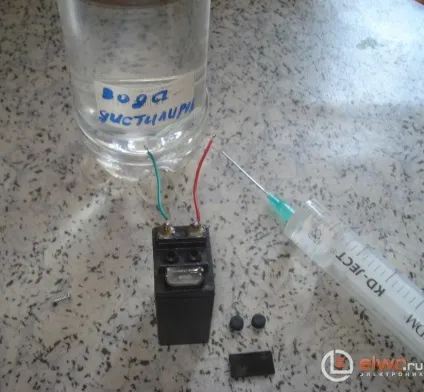

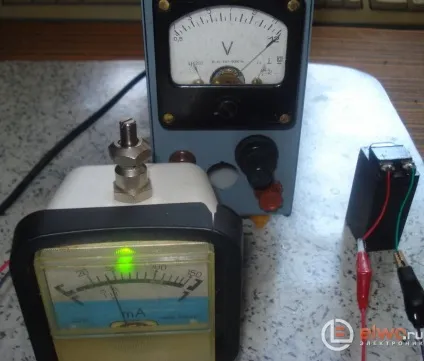

З нього і почав перевірку. Напруга на клемах вольтметр показав рівним одному вольт. Маючи вже певний досвід спілкування з такими акумуляторами почав з того, що відкрив на ньому верхню запобіжну планку, зняв гумові ковпачки, долив в кожну «банку» по одному кубику дистильованої води і поставив на зарядку. Зарядний напруга 12 В, струм 50 мА.

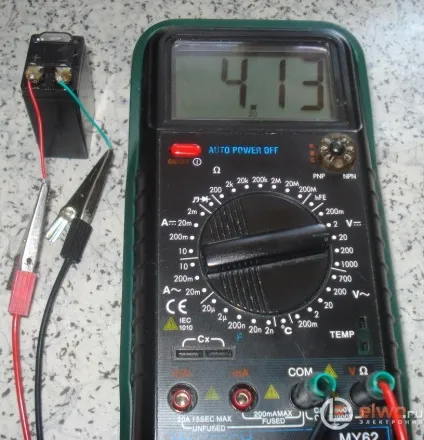

Зарядка в режимі підвищеної напруги (замість штатних 4,7 В) тривала дві години, в наявності більше 4 вольт.
Раз акумулятор придатний до експлуатації то йому потрібно зарядний пристрій, зібране по пристойнішій схемою і на більш надійних електронних компонентах, ніж чим від китайського виробника, в якому «згорів» резистор на вході, був пробитий один з двох діодів 1N4007 випрямляча і парував при включенні ЗУ резистор світлодіода. В першу чергу необхідні надійний конденсатор не менше ніж на 400 вольт, діодний міст і відповідний стабілітрон на виході.
Схема ЗУ ліхтаря
Складена схема показала свою працездатність, конденсатор ємністю в 1 мкФ і 400 В знайшов МБГО (куди ще надійніше і в передбачуваний корпус вписується вдало), діодний міст зібраний з 4 штук діодів 1N4007, стабілітрон на пробу взяв перший-ліпший імпортний (напруга стабілізації визначив приставкою до мультиметру, а ось назва його прочитати не виявилося можливим).

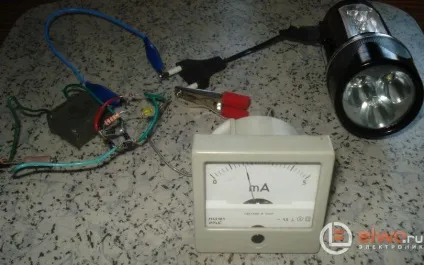

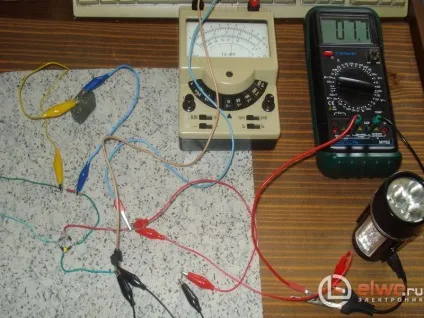

Далі схема була зібрана за допомогою пайки і використана для виробництва нормально циклу заряду, попередньо розрядженого акумулятора (міліамперметр з шунтом, так що в дійсності повне відхилення стрілки відбувається при струмі в 50 мА). Стабілітрон застосований вже з напругою стабілізації 5 В.

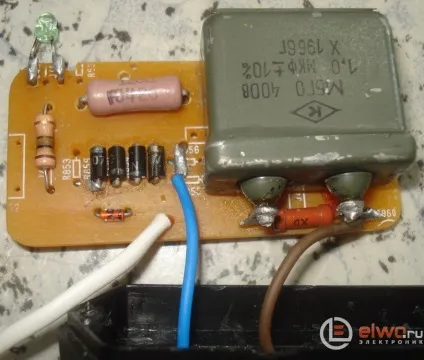

Вид реально зібраної, працездатною плати. Корпус конденсатора приклеєний до плати клеєм «майстер». А ось труїти хустці полінувався, винюся, випадково опинилася під рукою б / у практично потрібного розміру і ця обставина все вирішило.

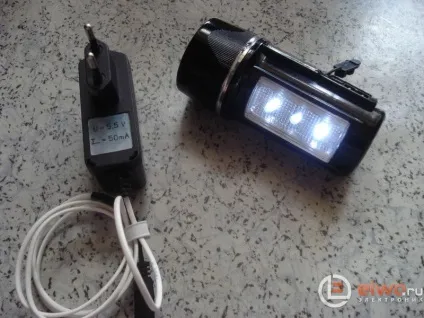

Зате не полінувався замінити інформаційну наклейку на корпусі зарядки. При повністю зарядженому акумуляторі, в темряві, бічна панель цілком пристойно висвітлює приміщення розміром 10 кв. метрів, а світло від рефлектора фари робить добре видимими предмети на відстань до 10 метрів.
