Регулятора напруги генератора ВАЗ 2114 перевірка і заміна

Система електрообладнання має основні джерела живлення, серед яких генератору відводиться гідне почесне місце. Регулятор напруги генератора ВАЗ 2114 відповідає за надання харчування бортової мережі для функціональності всіх діючих електроприладів.

На приладі міститься випрямний блок, який перетворює змінний трифазний струм в постійний. Завдяки цьому пристрою зменшуються скачки на виході з генератора, при цьому діапазон напруги повинен бути від 13,2 до 14,7 Вольт.

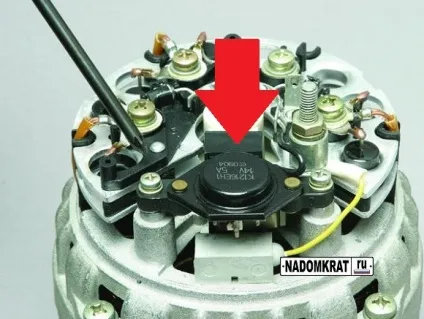

Де знаходиться реле зарядки ВАЗ 2114? Агрегат розміщений в задній частині генератора, внизу під пластиковою кришкою. Прилад чорного кольору, має дві графічні струмопровідні щітки.

Розташування регулятора напруги на ВАЗ 2114

Перевіряємо працездатність регулятора

При діагностиці регулятора напруги генератора необхідно визначити, які поломки можуть виявитися при огляді (щоб уникнути подальших несправностей і ефективного проведення профілактичних процедур).

Несправності на ходу автомобіля

1. Не горить лампочка на панелі, а також інші светодатчікі.
2. Акумулятор розряджений / перезаряджаючи, і кнопка регулятора не світиться / яскраво горить.

Поломки можуть бути найпростіші, спустився і ослаб ремінь, перегоріло реле або стерлися щітки.

Для перевірки приладу знадобляться наступні інструменти:

• набори ключів і викруток;
• різні тестери;
• лампа 12-ти Вольтова 3-х ватна;
• дроти для з'єднання;
• регулюють джерела струму.

Перевірка регулятора напруги генератора ВАЗ 2114 здійснюється в зборі з щіткотримачами, щоб відразу перевірити весь механізм. Уважно слід оглянути стан щіток, їх ламкість, рухливість, довжину.

Перевірка без зняття. Використовуючи вольтметр, робимо завмер показників напруги. Оптимальний результат - 13,5 - 14, 2 В. Якщо дані не відповідають нормі, тоді існує висока ймовірність поломки механізму.

Перед тим як перевірити регулятор напруги і зняти його з автомобіля, потрібно точно переконатися, що несправність криється саме в ньому, а не в інших складових генератора. Як це перевірити?

Перший варіант перевірки - діагностика при робочому двигуні вольтметром

Що потрібно зробити? Запустити двигун і перевірити світіння контрольної лампи, якщо вона не гасне і яскраво блимає, значить - присутні проблеми в генераторі. Через кілька хвилин, коли двигун посилить обертів і створить максимальні умови для навантаження мережі, підключаємо вимірювач, встановлюємо 3500 об / в хвилину. Менше 13 Вольт - АКБ повністю розряджена, коли більше - потрібна заміна регулятора на авто.

Коли прослуховує незвичний шум агрегату, значить вийшли з ладу підшипники, внаслідок - занадто затягнутий ремінь приводу. Для його регулювання потрібно вимкнути запалення і відпустити його. Прогин при натисканні не повинен бути менше двох сантиметрів.

Другий варіант - перевірка механізму на стенді

Перед розміщенням електроагрегату на стенд потрібно візуально оцінити стан щіток і контактних кілець колектора. Кільця повинні бути чистими і сухими. На виході показник струму дає не менше 13 Вольт, а частота обертання ротора - 6000мін-1. Після 10 хвилин роботи генератора можна заміряти силу віддачі харчування. У справного агрегату показники варіюються в межах 80 А.

Якщо показник менше норми - потрібно шукати несправності в обмотках стартера або вентилях генератора. Якщо показники не входять в допустимие значення, значить, міняємо щіткотримач.

Є три вентиля з червоною позначкою, які дають позитивний заряд на корпусі, вони знаходяться в одній пластині випрямного блоку. Ще три механізму мають негативний заряд, позначені чорною міткою, що з'єднуються з масою.

Третій варіант - перевіряємо справність обмотки і діодів

Мультиметр показує рівень опору обмотки, якщо присутні несправності показників може не бути (обрив), або ж вони будуть істотно відрізнятися від норми - 4,5 Ом. Для усунення проблеми правильним рішенням буде заміна або перемотування вироби.

Для діагностики реле-регулятора необхідно підвести у нього регулює джерело живлення. Це контрольна лампа, мінус йде на корпус електроагрегату, а на клему - плюс. Вимірювальний прилад включається між щітками, при підвищенні напруги, до 17 Вольт, лампа повинна перестати горіти. Коли відбувається навпаки (лампа горить яскраво або слабко), то потрібно міняти регулятор напруги.

Продзвонити діоди можна тестером, для цього підвести щупи приладу до висновків діода. Якщо виникає писк, то слід поміняти щупи, але коли цей звук не замовкає, тоді точно є пробою діода. Для його усунення змінюється несправний агрегат або весь блок.

Здійснюючи діагностику регулятора потрібно оглянути конденсатор захисту електрообладнання. Виявити несправність можна мегомметром. Візуально оглянути кріплення вироби. Якщо обриву немає, то стрілка приладу спочатку різко відхилиться в сторону зменшення напруги, а після знову повернеться назад. Допустима ємність конденсатора - 2,2 мкФ ± 20%.

Як упевниться в несправності регулятора, який знаходиться далеко від машини. Джерелом живлення 12В можна зробити автомобільний акумулятор і послідовно з'єднані 2 або 4 пальчикові батареї, які дадуть результат - 16 В. Якщо лампа при перевірці буде горіти в обох випадках, а не гаснуть вдруге діагностики, значить, утворився обрив і потрібна заміна агрегату.

Четвертий варіант - перевірка знятого регулятора

Перевірка регулятора напруги ВАЗ 2114

Вище наведена схема перевірки регулятора напруги після його зняття. Потрібно підключити саме так як вказано на схемі. Якщо все правильно підключено і лампа горить, то регулятор справний, а якщо лампа залишилася погаслою, то він несправний і вимагає заміни.
