Радіо-початківцям досліди з радиолампами

ДОСВІДИ З радіолампах

Практичне знайомство з роботою радіолампи найкраще почати з простих дослідів з однією лампою. Для цієї мети бажано виготовити Радиоконструктор - набір панелей з деталями.

На першій з них встановлюється дві пари затискачів (клеми) для зміцнення деталей: конденсаторів і опорів. Як затискачів для деталей добре використовувати бляшані скріпки, які разом з деталями вставляються в отвори монтажної панелі. На другій панелі зміцнюється лампова панелька.

Всі досліди з лампами, про яких розповідається в книзі, можна успішно провести на цьому конструкторі.

Досвід 1. Електронна лампа як детектор.

У детекторному приймачі роль детектора, як відомо, виконує кристал. Такий кристалічний детектор можна замінити ламповим. Найпростішим ламповим детектором є діодний детектор. Їм може служити двохелектродна електронна лампа батарейного живлення. Однак для цієї ж мети можна використовувати і будь-яку іншу багатоелектродного лампу, наприклад 2К2М, 2Ж2М, 1КШ, СО-241, 'з'єднавши всі її сітки (екранує і керуючу) з анодом.

На малюнку 17, а показана принципова схема детекторного приймача з ламповим детектором. Як видно з малюнка, схема приймача залишається колишньою, тільки замість кристалічного детектора тепер коштує радиолампа.

Для роботи лампового детектора необхідно харчування - електричний струм для напруження радіолампи. З цією метою беруть один гальванічний елемент (наприклад * ЗС-Л-30) і підключають його до відповідних ніжок на лампових цоколі. Але найкраще, якщо юні радіоаматори будуть користуватися спеціальною лампової панелькой, в яку вставляється радиолампа. Тоді дроти, що йдуть до напруження і анода лампи, припаиваются ні до ніжок цоколя, а до гнізд на лампової панелі. Щоб не помилитися, яку ніжку з яким провідником необхідно з'єднати, треба бути обізнаним з цоколевкой лампи. На малюнку 16 показано, як нумеруються ніжки на цоколі лампи і на лампової панелі. Цокольовка радіоламп, найбільш уживаних у практиці юного радіоаматора, даються в кінці книги.

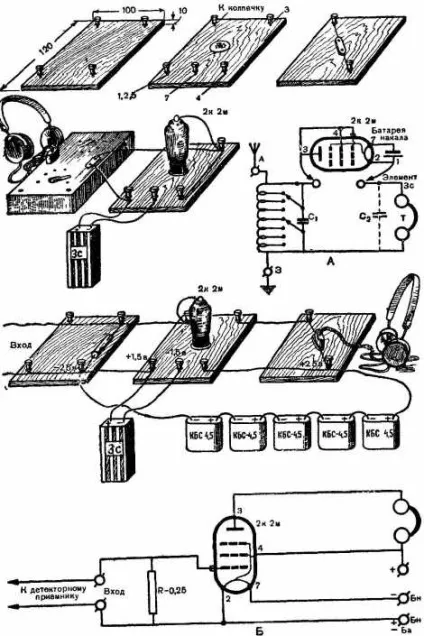

Рис 17 Досліди з радіолампах: ламповий детектор і підсилювач низької частоти.

Візьмемо для досвіду лампу 2К2М. Для того щоб цю лампу включити в якості детектора за схемою 17, а, необхідно до гнізд лампової панельки 2 і 7 підвести струм від елемента, а гнізда 3 і 4 і верхній ковпачок від керуючої сітки з'єднати між собою загальним провідником. Потім гнізда 3 і 2 двома провідниками з'єднуються з детекторним приймачем. На малюнку 17, а дається схема збірки досвіду на панелях конструктора.

Досвід 2. Електронна лампа як підсилювач.

Щоб збільшити гучність роботи детекторного приймача, необхідний підсилювач, головну роль в якому виконує електронна лампа.

Принципова схема підсилювача на лампі 2К2М (або 2Ж2М, СО-241, 1КШ) показана на малюнку 17,6. У цій схемі кожна сітка лампи включається по-різному.

Для роботи лампового підсилювача недостатньо однієї батареї напруження. Необхідно також, щоб на анод цієї лампи було подано високу напругу від анодної батареї.

1 Маються на увазі електромагнітні трубки Якщо застосовуються п'єзоелектричні трубки, то необхідно паралельно їм включати опір в 0,01 мгом.

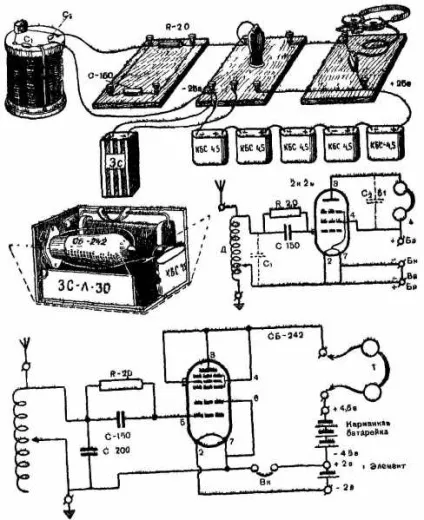

Мал. 18. Досліди з радіолампах: Ламповий приймач; приймач Малютка.

Таку батарею можна скласти з кількох кишенькових батарейок (чотирьох-п'яти), включаючи їх послідовно. Найкраще ж застосувати спеціальну анодний батарею, наприклад БАС-60 Г. Анодна батарея позитивним полюсом повинна обов'язково підключатися до анода лампи. Одноламповий підсилювач легко збирається За допомогою панелей конструктора.

Одноламповий усілітел' низької частоти можна змонтувати і на окремій фанерною панелі або разом е детекторним приймачем.

Досвід 3. Ламповий детектор і підсилювач.

На малюнку 18 показана принципова схема, в якій лампа одночасно працює детектором і підсилювачем низької частоти.

Для цього досвіду можна використовувати лампи 2К2М (або 2Ж2М, 1КШ, СО-241 і ін.), По суті справи, це найпростіший ламповий приймач.

Приймач, зібраний по цій схемі, має найбільш чутливий детектор. У радіотехніці його називають сітковим.

Таким чином, щоб лампа працювала сітковим детектором, необхідні дві деталі; опір витоку сітки R і сітковий конденсатор С.

Для роботи приймача, так само як і в попередньому досвіді, необхідні дві батареі- батарея Накала (один елемент, наприклад ЗС-Л-30) і батарея анода (чотири-п'ять кишенькових батарейок або БАС-60 Г). Приймач досить економічний і дає гарне посилення.

Дослід 4. Одноламповий приймач-пересування «Малютка».

На одній лампі юні радіоаматори можуть зібрати невеликий приймач «Малютка» і взяти його з собою влітку в піонерський табір, ь похід або на дачу Приймач «Малютка» простий, зручний і легкий в перенесенні.

Схема приймача зображена на малюнку 18 Вона та сама, Що і у однолампових приймача, тільки «Малютка» працює Другого лампі (типу СБ-242 або СО-242). Замінити цю лампу інший не можна.

«Малютка» приймає тільки місцеві радіостанції. Особливістю такого приймача є низька анодна напруга - 4,5 в. Для його роботи необхідні один елемент типу ЗС-Л-30, для напруження лампи і одна батарейка від кишенькового ліхтаря, яка є батареєю анода.

На малюнку показаний зовнішній вигляд приймача і розташування деталей н батарей всередині його. Конденсатор С і опір R монтуються на лампової панелі, між п'ятою та восьмою (не зайнятою) ніжками.

Котушка приймача намотується на дерев'яній болванці, що має овальну форму в перетині. Всього намотується 300 витків дроту ПЕ 0,2-0,3. За котушці рухається повзунок, службовець для настройки на радіостанції. Поруч з котушкою зміцнюється елемент для напруження лампи, кишенькова батарейка і лампова панелька для лампи СБ-242. Панельку можна прикріпити і до бічної стінки ящика.

Приймач можна носити через плече. Для цього до ящика треба прикріпити ремінь.

Приймач «Малютка» може працювати тільки з гарною зовнішньою антеною (10-15 м довжини) і із заземленням. У поході антену можна зробити, закинувши, провід на високе дерево, а заземлення - за допомогою будь-якого металевого штиря, встромлений в землю.

Досвід 5. Електронна лампа як випрямляч.

Там, де є електричний струм, анодний батарею замінюють випрямлячем. Найбільш простим є безтрансформаторний ламповий випрямляч. Його принципова схема показана на малюнку 19. Тут працює лампа 6К7 або 6С5. Всі сітки лампи з'єднані з анодом, і лампа, таким чином, перетворюється в двухелектродную, як це робилося в першому досвіді для детектування.

Це підтверджує, що детектор є своєрідний випрямляч. І в детекторі і у випрямлячі використовується одностороння провідність лампи (від катода до анода), тільки детектор випрямляє струми високої частоти, а випрямляч - змінні електричні струми дуже низьких частот.

Лампа працює тоді, коли на аноді її буде позитивний заряд електричного струму. В нашій електричної мережі застосовується пягідесятіперіодний змінний струм. Це означає, що п'ятдесят разів в секунду на аноді лампи буває плюс і п'ятдесят разів мінус.

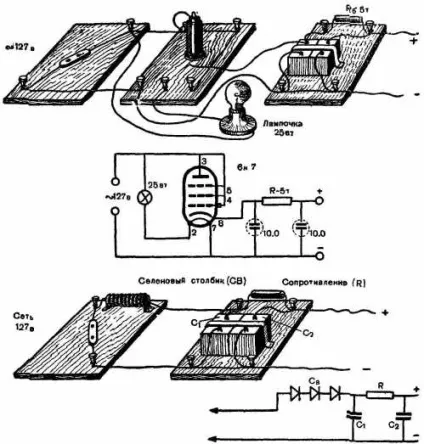

Мал. 19. Досліди з радіолампах: ламповий і селеновий випрямлячі.

Таким чином, коли лампа працює випрямлячем (в даній схемі), вона половину часу як би відпочиває (всередині її не течуть електрони) і струм в ланцюзі катода лампи відсутня. Утворений після випрямлення струм називається пульсуючим і для харчування радіоприймачів ще не годиться.

Щоб випрямляч можна було використовувати в радіоконструкцій, в ланцюг катода лампи включається так званий фільтр. Він складається з опору і двох конденсаторів. Для кращої роботи фільтра важливо, щоб ємність цих конденсаторів була якомога більше.

Конденсатори застосовуються як паперові, так і електролітичні, розраховані на робочу напругу не нижче 150 в. Напруження лампи 6К7 харчується прямо від мережі змінного струму через лампочку розжарювання потужністю 25-40 пн. Для цього нитка розжарення лампи 6К7 і електрична лампочка включені послідовно.

Коли по цьому ланцюзі йде струм, частина його витрачається на внутрішньому опорі лампи розжарювання як на своєрідному реостате і на лампу 6К7 залишається Не більше 6 ст. Таким же чином можна було б включити і ще одну радіолампу з таким же струмом напруження, що працює, наприклад, в однолампових приймачі.

Випрямляч дає постійну напругу, достатню для живлення найпростіших дволампових радіоконструкцій, тому його можна зібрати на фанерній панелі або шасі (ящику). Відчувати випрямляч краще на радіоконструкцій, наприклад на однолампових приймачі, але роботу його можна перевірити і приладом. Для цього вольтметр підключають до гнізд «плюс» і «мінус» і помічають свідчення стрілки. При включень в мережу 127 в випрямляч буде давати постійну напругу, що дорівнює напрузі в мережі.

Юний радіоаматор, використовуючи для радіоконструкцій описаний випрямляч, повинен пам'ятати, що до них не можна приєднувати заземлення. В іншому випадку можливе коротке замикання. Роль заземлення виконує тут один з кінців електричної мережі.

Ми описували досліди з електронними лампами батарейного живлення. Але всі ці досліди можна зробити і з подогревним лампами, нитка розжарення яких може харчуватися від мережі змінного струму, як це робилося у випрямлячі, або від спеціального понижуючого трансформатора, який знижує напругу мережі, наприклад, зі 127 до 6 в, необхідних для харчування нитки напруження лампи.
