Проводка по стелі своїми руками опис робіт для різних варіантів покриття

Затіяли ремонт або будуєте будинок? Не забудьте перед установкою стелі подбати про нову систему електропроводки - свого роду страховкою від загоряння або псування недавно куплених модних світильників. А про те, як робиться проводка по стелі, і секрети даного процесу ви зараз дізнаєтеся.

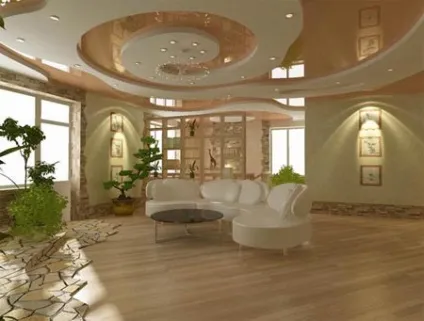

Вдале освітлення може перетворити будь-яке приміщення

Підготовчі роботи

Електропроводка по стелі не робиться просто так, цьому передує ретельна підготовка, що включає в себе:

Визначення способу прокладки і типу матеріалів (в залежності від базової поверхні).
Знаходження розподільного щита / ящика.
Складання плану, що включає визначення місць розташування освітлювальних приладів.
Визначення перетину і марки дроти / кабелю.
Закупівлю і / або пошук матеріалів та інструментів.

Варто звернути увагу! Як правило, в блок традиційних робіт з монтажу входить штробление стелі під проводку, щоб прокладка вийшла прихованої. Якщо в силу особливих причин таке у вашій квартирі неможливо, то потрібно буде робити зовнішній спосіб прокладки. Також, на думку досвідчених домовласників, штробления не вимагає проводка під підвісною стелею, досить тільки зробити вертикальні канали, такі до точок.

А ось для натяжна конструкції знадобиться прихована система.

Так виглядають кабелі для електротехнічних робіт поблизу

вибір матеріалу

Як ви зрозуміли, вибір матеріалів для монтажу проводки залежить від того, з чого зроблена базова поверхню. Давайте поговоримо з допомогою, яких труб / коробів потрібно робити розводку в тій чи іншій ситуації.

Залізобетон. Якщо ви заселяєтеся в новий (нещодавно зведений) будинок, то турбуватися нема про що. Зараз плити перекриття виготовляють з одночасною прокладкою всередині конструкції спеціальних електротехнічних труб і прохідних коробок (вам лише залишається знайти їх). А ось в старих будинках із залізобетону доведеться трохи поламати голову. Як правило, в таких випадках намагаються зробити проводку через канали, тим часом не завжди це вдається (перешкоджають цьому залишки бетону всередині конструкції). Тоді кабель просто кріпиться до базової поверхні. Бажано його «одягнути» в трубу з металу або пластикову гофру.
Метал. Як відомо, цей матеріал - чудовий провідник електрики. Тому проводка в квартирі по такій стелі проводиться за допомогою спеціальних пластикових труб і розподільних коробок з такого ж сировини. Якщо в силу будь-яких причин задіяти пластик не представляється можливим, то можна купити сталеві рукава.
Дерево. Для дерев'яної базової поверхні найкраще підійдуть труби зі сталі. А ось розподільні коробки можуть бути виконані з будь-якого негорючого матеріалу, тільки не забудьте простежити, щоб жили кабелю не стосувалися внутрішньої обшивки коробки (для цього проводу покрийте ізоляційним матеріалом).
Гіпсокартон. Як правило, такі конструкції мають на увазі приховування від сторонніх очей усього зайвого, включаючи проводку. Вам лише досить помістити кабелі в будь-труби (сталеві, пластикові і т.д.). Тим часом таке покриття має і свої мінуси. Підвісна стеля без шкоди його красі згодом розкрити буде складно, тому варто заздалегідь винести коробки за межі конструкції, щоб ви могли мати до них доступ в разі необхідності проведення ремонтних робіт.

А ось готова система електропроводки для підвісної конструкції

Прихована і відкрита прокладка

Отже, як провести проводку по стелі за допомогою прихованого способу?

Це важливо знати! Запам'ятайте основне правило: різка базової поверхні здійснюється тільки уздовж плит. Поперечний штробление загрожує руйнуванням плити, що призведе до трагедії.

Крок № 1. Відміряйте від стіни 5 см. Нанесіть позначку.

Крок № 2. Зробіть канал, який на 2 см буде йти паралельно стіні і на 10 см паралельно панелі.

Крок № 3. Повторіть попередній крок стільки раз, скільки плануєте встановити освітлювальних приладів, підбиваючи поглиблення до майбутніх місць їх розташування.

Крок № 4. Протягніть протяжку і простягніть кабель.

Крок № 5. Відріжте кабель, залишивши 40 см запасу під кожен з світильників / люстр.

Крок № 6. запаяних і ізолюйте жили проводів, зібрані в розподільному ящику.

Все, можна перевіряти, чи працює система.

Ось що у вас повинно вийти при виборі прихованого способу розведення

Тепер поговоримо про відкритому способі прокладки.

Крок № 1. Зробіть розмітку майбутнього розташування кабелів.

Крок № 2. Встановіть розподільні коробки.

Крок № 3. Наріжте труби згідно з наміченим планом.

Крок № 4. Встановіть фрагменти труб і закріпіть їх на базовій поверхні (в єдине ціле).

Крок № 5. Закрутіть проводку в рукава, залишивши необхідний запас на кінцях.

Крок № 6. З'єднайте і покрийте ізоляцією жили, що зібрані в розподільній коробці.

Крок № 7. Зробіть заземлення.

Варто звернути увагу! Проводка в гофре по стелі проводиться тільки під прямим кутом.

А це розводка відкритого виду

Порядок робіт з прив'язкою до типу стелі

Давайте розглянемо, як проводиться монтаж електропроводки по стелі на прикладах з різними видами конструкцій.

Така поверхня виготовляється з полівінілхлориду або тканини. З огляду на цей факт, досвідчені електрики рекомендують все ж під даною конструкцією монтувати приховану систему проводки, помістивши кабель в пластиковий рукав. А ось електротехнічні коробки і ящики слід винести за межі конструкції, оскільки демонтаж стелі - справа клопітка, а іноді і нездійсненне.

Ця конструкція відноситься до підшивними типу покриттів. Матеріал, з якого виготовляються рейки, як правило, або алюміній, або пластик, або сталь. У більшості випадків таке покриття монтують у ванній, тому вимоги до системи проводки особливі. Використовуйте сталеві труби, якщо підстава дерев'яна. У разі залізобетонної базової поверхні задійте пластикові або гофровані рукави. Кріпиться система до основи, а ось розподільні ящики потрібно винести за межі конструкції.

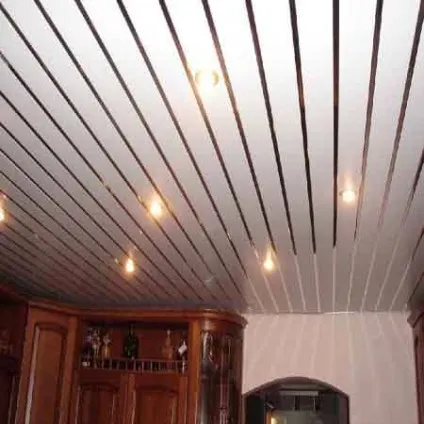

Так виглядає рейкова поверхню

Підвісна гіпсокартонна конструкція

Як ви вже знаєте, покриття з гіпсокартону буде складно розкривати після установки, адже ви вже пофарбувати або покриєте шпалерами, тому електротехнічні ремонтні роботи можуть привести до того, що все доведеться робити заново. Щоб уникнути таких клопотів, потрібно все продумати заздалегідь, включаючи винос розподільних коробок за кордон конструкції. А ось вид прокладки і вибір матеріалів для проведення робіт цілком залежить від того, який матеріал в конкретному випадку виступає в якості основи. Тим часом враховуйте, що ідеально «сусідять» з гіпсокартоном труби зі сталі, пластика і металу (гофровані).

Цей вид конструкції також відноситься до розряду підвісних покриттів. Завдяки розмірам і способу установки панелей дістатися до будь-якої частини електротехнічної системи не складе труднощів. Просто знімаєте касету і ремонтуєте пошкоджену ділянку. Тому можете розміщувати розподільні ящики там, де вважаєте за потрібне. Як правило, при такій поверхні застосовується відкритий спосіб розводки, коли труби кріпляться до основи за допомогою хомутів або скоб. Які саме вибрати захисні рукави, знову ж таки, залежить від матеріалу основи.

А це касетне покриття, красиво, правда ?!

Варто звернути увагу! Відхилення від наведених технологій допустимі тільки в разі монтажу низьковольтної системи, наприклад, світлодіодним, яка підключається до мережі в 12 або 24 вольта. Тоді трубками захищають лише трансформаторний блок, а кабель можна встановлювати без рукава, використовуючи кліпси.

Найпоширеніші помилки

Електропроводка - не найлегший блок робіт, тому перед початком краще відразу ознайомтеся з промахами, які роблять найчастіше:

відсутність захисних труб і ящиків, що загрожує спалахом;
підключення всіх освітлювальних приладів на один вузол захисного відключення, що часом призводить до виходу з ладу всіх точок, а іноді і ураження електричним струмом навіть при вимикачі, що перебуває в стані «вимкнено»;
неправильний або надмірно економний вибір перетину кабелів, що загрожує порушенням норм навантаження на дроти, їх нагріванням і подальшим загоранням;
починайте установку з монтажу коробок, а не кабелів;
не допускайте перетину проводів;
для приміщень, які страждають від надмірної вологи, слід використовувати спеціальні - вологостійкі електротехнічні коробки;
навіть для прихованої розводки рекомендується задіяти спеціальні рукави.

Якщо все зроблено правильно, то виглядати система повинна так

Тепер ви можете зробити стельову проводку своїми силами.
