Проводка під натяжною стелею вибір матеріалу та інструменту, схема підключення, виготовлення

Щоб вам не зіткнутися з такою ж ситуацією і не розщедриться на кругленьку суму, раджу прочитати цю статтю. З неї ви детально дізнаєтеся, як виконати цю роботу всього за кілька годин. Ну а якщо ви ніколи не стикалися з тим, як робиться ремонт, зовсім нічого про це не знаєте, а хотіли б, то рекомендую вам пройти наступний курс навчання.

Відмінний навчальний матеріал, з якого ви почерпнете багато знань, - вони стануть в нагоді вам протягом усього життя. Або у вас є інший варіант, - вивчати наш портал. Ну що ж, приступимо!

Що таке натяжна стеля

Даний вид стель, воістину, можна визнати самим яскравим і красивим з усіх видів стельовий матеріалів. Мало того, що це нереально красиво, це ще і самий практичний спосіб з усіх. Вся справа в тому, що матеріал, з якого він виготовлений, це - ПВХ-плівка, вона не боїться ні вологи, ні цвілі. З плином часу її фізичні властивості практично не змінюються, вона не лопається і не тріскається.

Найприємніше те, що її можна мити! Деякі люди відмовляються від установки таких стель через існуючої думки, що його легко порвати, випадково зачепивши. Хочу вас втішити, це не так. Хіба що ви не зачепите її гострим шматком арматури. Але, я думаю, мало хто з нас розмахує будинку такими предметами.

Даний вид стель ідеальний варіант для людей, що живуть на останніх поверхах багатоквартирних будинків. Справа в тому, що стелі в таких квартирах часто течуть через пошкодження гідроізоляції даху. Таким стелях витоку не страшні, невелику витік ви й не помітите. Крім того, такого виду обробки практично не страшний навіть сильний потоп від ваших сусідів.

Все, що з ним відбувається в такому випадку - вода збирається в мішок, витягає плівку і висить як величезна крапля. Але рідина легко дренується через отвір для люстри, а витягується плівка просто повертає свою пружність, після того, як її розігріють будівельним феном.

Загалом, не межа, а мрія. Залишається розібратися з тим, як виконати монтаж проводки.

Вибір проводів і інших матеріалів

Перед тим як провести дані роботи, нам для початку необхідно дізнатися, які дроти купити, і що, крім них, нам взагалі знадобиться. Є два варіанти: перший і найпростіший - це монтаж звичайної люстри на існуючий висновок проводів. Його ми сьогодні не розглядаємо, тому що робиться це зовсім банально.

Другий, про який ми сьогодні поговоримо, це - виготовлення, як то кажуть, з «нуля». Так ось, для початку визначимося з проводом. Вибирати слід гнучкий, мідний багатожильний провід, найкраще - ПВС. Перетин стандартне для всіх типів освітлення - 1.5 мм 2. Так, ви можете вибрати і міліметровий дріт, або 0.75, ось тільки робити це я вам не раджу. Хіба мало, яку лампу ви захочете встановити, а якщо прогадаєте і поставите великої потужності, можливий і пожежа.

Загалом, вибір за вами. Якщо ви гарантовано не будете використовувати нічого, крім світлодіодних світильників і ламп, ставте 0.75 мм 2. До речі провід в 1.5 мм 2 здатний пропустити через себе струм в 19А, це - 4.1 кВт. Провід 2.5 мм 2 пропускає струм в 27А, це - 5.9 кВт, ну а провід 4 мм 2 пропускає 38А, це - 8.3 кВт.

Прохідні дроти, тобто ті, які будуть у вас йти не на освітлення, а на розетки, ну або магістральні, в інші кімнати, рекомендую купувати саме 2.5 мм 2. - це стандарт, що диктуються правилами улаштування електроустановок - ПУЕ.

Крім проводів, вам також знадобиться:

изолента - для ізолювання скруток;
болтові або самозажімние клемні з'єднувачі - для швидкого з'єднання проводів і підключення освітлювального обладнання;
каніфоль і олово - для лудіння багатожильних проводів і додання їм жорсткості;
гофрований бронешланг - вимоги пожежної безпеки;
розподільні коробки - для з'єднання ліній і магістралей;
монтажні коробки - для монтажу вимикачів і розеток;
кріплення - для кріплення проводів і бронешланга до стелі;
шурупи і ударні дюбеля;
монтажні кільця - для натяжних стель і клей;
монтажні коробки - під люстри або дерев'яні бруски.

Інструменти

Для проведення даних робіт вам не знадобиться будь-якої спеціалізований інструмент. Все, що необхідно, - можна відшукати в будь-якому інструментальному ящику, ну а якщо ні, - можна і у сусіда позичити. Отже, нам знадобиться:

перфоратор або ударний дриль;
молоток;
викрутка - «плюс» і «мінус» (плоска і хрестова);
будівельний ніж (монтажний);
плоскогубці або пасатижі;
кусачки (бокорізи), хоча можна і без них, якщо у вас пасатижі;
паяльник;
індикатор однополюсний або двополюсний, якщо немає, - можна обійтися і мультиметром.

Схема підключення

Для того щоб вся ваша система електропостачання справно працювала, - вам необхідно безпомилково все скоммутіровать і підключити, інакше короткого замикання і пошкодження обладнання, не уникнути.

Нижче ми наведемо приклади схем, з яких зрозуміло, як буде скоммутірована ваша електропроводка.

Схема расключеніе сполучної коробки:

Схема підключення блоку живлення і світлодіодним стрічки:

Як бачите, в цьому немає нічого складного. Головне - не забувайте: замикання фази і нуля неприпустимі. Після того, як ви будуєте будь-якої провід, обов'язково маркіруйте його, тобто, підписуйте маркером, ну або навішувати на нього бирку з позначенням, інакше ви сильно заплутаєтеся при расключеніе і, можливо, допустите помилку.

Обов'язково перед тим, як прокласти провід, намалюйте собі всі схеми підключення, все клемні з'єднання в розподільних коробках. Зробіть це на аркуші А4 і підпишіть, як йдуть дроти в стінах і на стелі, - для того щоб в подальшому, коли будете прибивати картину або ще щось, не перебити їх.

виготовлення проводки

Ну а тепер перейдемо до найцікавішого, - безпосередньо до того, як прокладати проводку. Розпишемо всі роботи в послідовному порядку:

виготовлення схеми підключення і розрахунок необхідної кількості матеріалів, - як це робити, ми описували вище;
намічаємо на стінах майбутні місця розташування розеток і вимикачів. Розетки монтуються на відстані 40 см від підлоги, а вимикачі - в 90 см. Знову ж таки, це - стандарт;
проводимо від них олівцем перпендикулярні лінії до стелі;
беремо штрабореза або болгарку з диском по каменю і робимо два паралельних різу на відстані 2-3 см один від одного по нашій розміченій лінії до стелі;
видовбують канавку;
тепер прийшов час розкидати залишилися дроти на стелі;
для цього беремо і відміряє необхідної довжини проводу, відрізаємо їх від загальної бухти. Протягуємо в бронешланг. Він необхідний за умовами пожежної безпеки, так як при можливий спалах проводів він не дасть пошириться горіння і підпалити наш ПВХ стелю, який, до речі кажучи, загоряється, немов сухий стіг соломи. Нам підійде навіть пластикова гофрована труба, так як цей пластик не підтримує горіння, а навпаки, - сприяє його припинення;

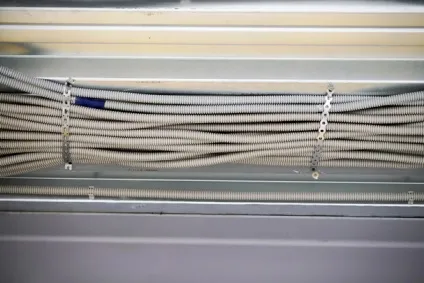

намічаємо на стелі місця майбутньої прокладки комунікації і по всій лінії монтуємо кріплення;

Пам'ятайте! Не використовуйте шпаклівку або будь-які інші суміші для кріплення проводів до стелі. Також не використовуйте пластикові стяжки. Вони з часом розсихаються і тріскаються, а дроти падають. При кріпленні бронешланга, не робіть наступним чином: чи не кріпіть один бронешланг в кріплення, а інші не прив'язуйте до нього мотузкою. Таким чином вони, з часом, - обвіснут і можуть потрапити на стелю, потім проявитися у вигляді «горбиків» на вашому ПВХ стелі. Відповідально підійдіть до вибору кріплень і беріть лише надійні.

Не варто сприймати її як пряму вказівку до дій, так як в ній ми опускаємо деякі моменти, які відомі тим, хто виробляв подібні роботи раніше. Загалом, бережіть своє життя і не економте на безпеці. Успіху і до нових зустрічей на сторінках нашого порталу!
