За основу було взято китайське зарядний від старого китайського "Айфона", так як у нього був індикатор заряду, а також достатньо місця для переробки та кріплення всіх додаткових матеріалів.

Спочатку у цій зарядки вже була можливість заряджати знімний акумулятор (дивіться на фото 2), але тільки для одного типу батарей, а саме для рідного китайського, а інші просто не підходили по габаритах і розміщення контактів, тому мене це і не влаштовувало.

- шматок пластмаси;
- пружина з прищіпки;
- 2 проводка;
- 2 щупа для взаємодії з контактами батареї (можна взяти канцелярські скріпки);

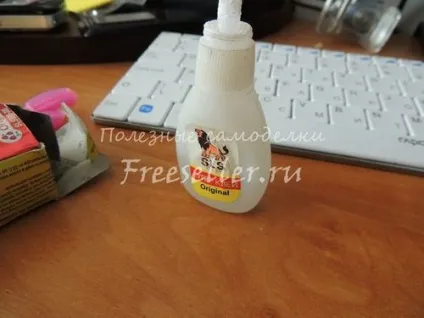

- інструмент - (ножівка, канцелярський ніж для вирізу шматка пластмаси, супер клей, паяльник, клейовий пістолет, наждачний папір)

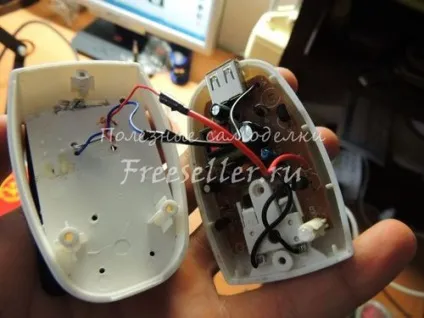

Беремо наше зарядний і прибираємо все зайве, робимо 3 отвори в тому місці де буде встановлена ​​пружина, спочатку приклавши її до корпусу і намітивши маркером, далі поруч приклеюємо 2 пластмасових пенька, які працюють за принципом качелек, для того що б притискна сила була більше.

Далі кріпимо пружину, просовуючи нижню частину в отвір, а основу кріпимо звичайним дротом, скрутивши плоскогубцями знизу:

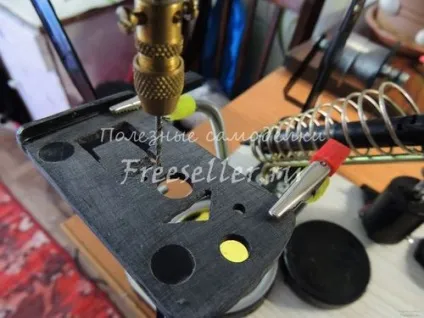

Потім вирізаємо за розмірами притискну пластину зі шматка пластмаси, виріз 1 під пружину, виріз 2 під віконце для щупів.

До нижньої частини приклеюємо ще шматочок пластмаси, для того що б краще притискало батарею.

Робимо 2 отвори для виведення проводів (+ -)

Припаюємо дроти і виводимо назовні.

Далі вирізаємо в корпусі зарядки невелике віконце, для того щоб щупи при опусканні НЕ загиналися:

Були взяті 2 щупа з цього ж зарядника, але можна використовувати (канцелярські скріпки, мідний дріт і т.д.)

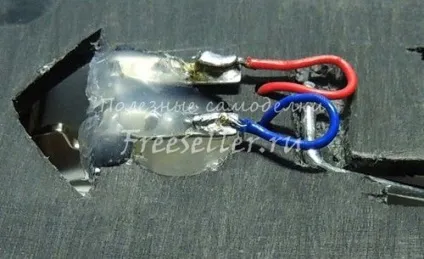

Потім кріпимо пластину на своє місце, притиснувши пружиною, виводимо дроти, 2 щупа фіксуємо клейовим пістолетом (відстань було вибрано середнє, після тестів з декількома батареями, регулятор відстані не робив, так як ускладнило б конструкцію), і припаюють проводки.

Ось ми і підійшли до завершення!

Висвердлите отвір для огляду індикації заряду.

Так як це зарядний має usb вихід до нього можна підключати різні кабелі з інших зарядок, і використовувати як звичайну зарядку.

Таку нескладну модифікацію можна зробити по-своєму практично з будь-зарядкою, підлаштовуючись під розміри корпусу і т.д.

Дякую за увагу !
