Променева система опалення конструкційні елементи і принцип роботи

При облаштуванні будинку найдорожча система - опалення. Особливості проектування, якість матеріалів і робіт мають принципове значення. Важливо й те, який тип розводки вибере власник будинку. Трійникова все частіше сприймається як неефективна і незручна, адже вона не дозволяє в різних кімнатах задати різний температурний режим або провести ремонт без істотного дискомфорту для мешканців будинку. Променева система опалення вважається дорогим задоволенням, зате більш практична. Втім, її вартість стала більш доступною. Що вона собою являє? Якими перевагами і недоліками володіє?

Особливості пристрою колекторної розводки

Принцип роботи системи будується на поділі потоків теплоносія. Це можливо завдяки установці колектора. Від нього до нагрівальних пристроїв йдуть незалежні контури труб ( «промені», «гілки», «петлі»). Сам колектор являє собою відрізок труби з патрубками, з яких один є вхідним. При установці терморегулюючого обладнання можна домогтися різних температурних режимів в різних кімнатах будинку. Для цього ставлять клапани з електричними приводами. Вони регулюють інтенсивність подачі теплоносія. Якщо тиск в системі перевищує допустимий, то повітря можна стравити через спеціальні повітряні клапани.

Променева система опалення - відмінний варіант для власників просторих будинків з великою кількістю кімнат

Труби, що ведуть від колектора до опалювальних приладів, зазвичай укладають в стяжку підлоги. Варіанти - маскування під плінтусами, за навісний стельової конструкцією. На увазі не залишається майже ніяких елементів, що позитивно позначається на зовнішньому вигляді кімнат. В системі використовуються труби одного діаметру, вони утворюють «петлі» від колекторів до радіаторів. При необхідності окремий контур можна відключити і відремонтувати, не зупиняючи роботу всієї опалювальної системи.

Де найкраще використовувати променеву розводку системи опалення

Розводка цього типу ідеальна для будинків в кілька поверхів. Також променеву систему встановлюють в будинках великої площі з безліччю кімнат. Вона досить складна в установці, необхідно облаштування колекторів на кожному поверсі, а елементи конструкції доводиться монтувати в цементну стяжку. Труднощі і дорожнеча установки окупаються:

• колекторна система відрізняється хорошою теплопередачей;
• немає зайвих втрат теплової енергії;
• все обладнання працює більш ефективно, ніж при установці тройніковой розводки.

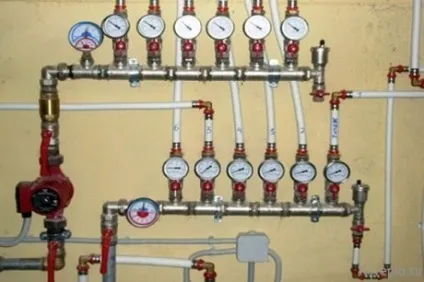

Схема колекторної розводки труб системи опалення

З яких елементів складається колекторна система

Котел. Центральним елементом, як і в будь-який інший опалювальній системі, є котел. Від нього нагрітий теплоносій подається по трубах в радіатори. При виборі теплогенератора важливо правильно розрахувати необхідну потужність з урахуванням тепловтрат конкретного будинку.

Насос. Його встановлюють для примусової циркуляції води в системі. Вибираючи насос, потрібно орієнтуватися на розміри труб, матеріали та особливості роботи нагрівальних приладів. Важливим параметром при виборі насоса є швидкість перекачування теплоносія, на другому місці за важливістю - потужність пристрою.

Колектор. За зовнішню схожість з гребенем елемент конструкції називають ще гребінкою. Це розподіляє система, яку встановлюють для передачі теплоносія до всіх нагрівальних приладів. На колектор можна встановити запірно-регулювальні пристрої, які дозволять контролювати витрату теплоносія в кожній «петлі». Якщо обладнати гребінку автоматичними системами видалення повітря і термостатами, можна домогтися максимальної продуктивності опалення при мінімальній витраті енергії.

Колекторні шафи. Це конструкції, в яких встановлюють гребінки. Існують різні моделі - від найпростіших навісних коробок до шаф «невидимок», які вбудовують в стіни і «маскують» оздоблювальними матеріалами так, що вони стають практично непомітними в інтер'єрі. У колекторних шафах знаходяться найважливіші елементи променевої системи - сама гребінка, запірна арматура, трубопроводи.

Схема монтажу променевої розводки

На що орієнтуватися при виборі колектора (гребінки)

Гребінки можуть відрізнятися в залежності від матеріалу, з якого виготовлені, кількості контурів, виду додаткових елементів. Пристрої виготовляють з таких матеріалів:

Контурів може бути 2-12 в залежності від моделі. Особливість гребінки полягає в тому, що при необхідності можна додати додаткові контури.

За конструкцією колектори бувають:

• простими, що складаються лише з основних елементів, без будь-якого додаткового регулюючого обладнання;
• вдосконаленими, в які виробник встановлює автоматику, датчики та інші додаткові елементи.

Прості конструкції представляють собою звичайні трубки з відгалуженнями і сполучними отворами. В удосконалених можуть бути датчики температури і тиску, термостати, електронні клапани, змішувачі.

При виборі колектора слід визначитися з матеріалом і конструкцією приладів, а також врахувати наступні нюанси:

• пропускну здатність гребінки;
• кількість контурів;
• максимально допустимий тиск, при якому колектор здатний працювати;
• витрата електроенергії для функціонування пристрою;
• репутацію компанії-виробника на ринку опалювального обладнання.

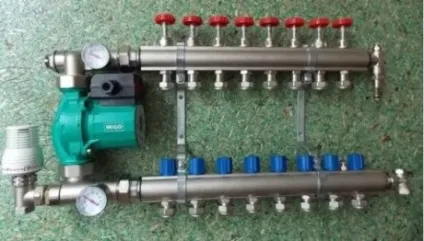

Колектор (гребінка) для опалення

Променева розводка системи опалення з природною і примусовою циркуляцією

У колекторному опаленні використовується переважно примусова циркуляція, але є випадки, коли має сенс не витрачатися на установку додаткового обладнання і облаштувати самопливних систему. При монтажі опалення з природною циркуляцією використовують труби великого діаметра і розширювальний бачок. Його потрібно встановлювати в найвищій точці будівлі. Відсутність насосів, автоматики та інших дорогих елементів дозволяє істотно заощадити на облаштуванні опалення. Це хороший варіант для заміських дач. Така система менш продуктивна, ніж з примусовою циркуляцією, зате набагато дешевше. Її можна облаштовувати в будинках, які не підключені до електромережі.

Устаткування примусової циркуляції теплоносія обходиться в значну суму. Ще десятиліття тому багато домовласників просто не могли собі це дозволити. Але з кожним роком конструкційні елементи стають все доступніше і тому популярнішим. Для облаштування системи потрібно встановити не тільки циркуляційний насос, а й автоматику, запірну, регулюючу арматуру, що складається з датчиків, кранів, термоголовок, клапанів. Проектувати опалення простіше: менше значення надається геометрії приміщень, система відмінно працює незалежно від довжини «променів» і гідравлічного опору трубопроводу.

Схема циркуляції теплоносія

Чи варто робити колекторних розводку опалення

Почнемо з недоліків. Їх обов'язково слід врахувати при прийнятті рішення про вибір типу розводки труб опалення. Колекторна система вважається дорогої через матеріаломісткості. Крім того, потрібно знайти місце для облаштування шаф, що іноді буває важко. Якщо ж витрати і необхідність виділення місця для колекторів не лякають, то домовласник отримує такі вигоди:

• Стабільна робота системи опалення. Обладнання не піддається впливу гідроударів, що підвищує термін експлуатації радіаторів.
• Спрощене проектування. В системі використовують труби однакового діаметра, що позбавляє від зайвих розрахунків.
• Зручний ремонт. Якщо на якій-небудь ділянці з'явилися пошкодження, цей контур просто відключають і усувають неполадки. Решта «промені» працюють в колишньому режимі, в будинку зберігається прийнятна температура.
• Прихований монтаж. Труби мають у своєму розпорядженні в підлогах, стінах або стелях, а гребінку і автоматику - в колекторному шафі. Елементи опалення не псують інтер'єр.

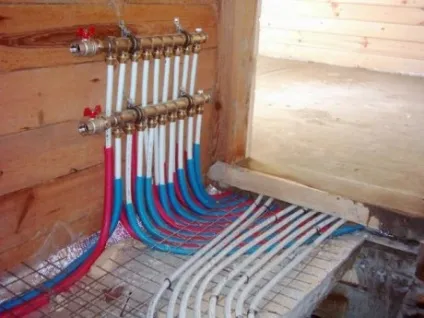

Так виглядає колекторна розводка труб

Зупинити чи вибір на променевої розводці або віддати перевагу стару добру Трійникового - вирішувати тільки вам. Зважте переваги і недоліки, підрахуйте витрати на монтаж систем різних типів і приступайте до проектування. Тепла вашому дому!
