Прокатний верстат - саморобки своїми руками - зроби сам

Нестольние вальці зовні нагадують двовалкової кліть прокатного стану. Відрізняються вони від свого заводського побратима не тільки розмірами, а й можливостями - за рахунок установки змінних інструментів. За допомогою циліндричних валиків з фасонними канавками можна отримувати дріт найрізноманітніших перетинів; круглу, трикутну, квадратну, ромбоподібну. Валиками з симетрично розташованими гребенем і пазом зручно рихтувати (накочувати ребра жорсткості) металеві пластинчасті деталі.

А встановивши замість них два сталевих диска з заточеними конічними краями, легко розрізати листові матеріали - від паперу до нержавійки товщиною 0,5 мм. Навіть зубчасті колеса механізму приводу валиків використовують для формування хвилеподібних деталей: дротяних зигзагів або гофрованих пластин. Згорнути дротове кільце або циліндричну гільзу на цьому станочке також не складе труднощів: досить мати пару циліндричних валиків відповідних діаметрів і при прокатці підтискати заготовку клином до одного ІЕ них.

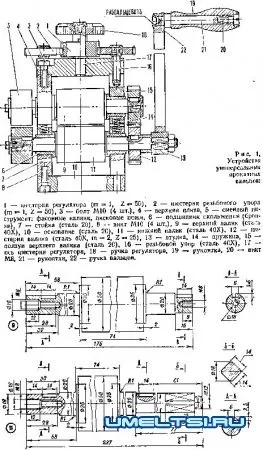

Влаштовані настільні прокатні вальці наступним чином. Підстава, верхня плита і дві бічні стійки виготовлені з товстого сталевого бру-св. За допомогою чотирьох гвинтів М10 і чотирьох болтів М10 вони з'єднуються в міцний несучий остов-кліть. Верхній і нижній валики виточені з сталевого прута 0 50 мм і загартовані для отримання високої поверхневої твердості. Бронзові втулки-підшипники нижнього валика монтуються в отворах стійок, а верхнього - в ползунах, що мають можливість переміщатися по вертикальних напрямних пазів стійок.

Знизу повзуни підтискаються невеликими пружинами, які прагнуть розсунути валики, зверху їх хід обмежують упори, встановлені в різьбових отворах верхньої плити. Синхронний поворот обох упорів, необхідний для паралельного переміщення верхнього валика, забезпечується зубчастої передачею, змонтованої на верхній плиті остова. Її утворюють широке зубчасте колесо регулятора, вільно встановлений на запресовану в центрі плити вісь, до дві вузьких шестерні, посаджені через шпонки на хвостовики упорів. Поворотом ручки, закріпленої на центральному колесі, можна змінювати положення упорів і разом з тим величину робочого зазору.

В обертання валики наводяться ручкою, яка одягається поверх квадратний хвостовик нижнього валика. Верхньому обертання передається за допомогою зубчастої передачі. Це не тільки робить роботу валиків більш ефективної, але і дозволяє використовувати конструкцію для різання листового металу за допомогою насаджених на їх осі дискових ножів.

Збірка вальців полягає в з'єднанні елементів кістяка і паралельної установці валиків. Для виконання додаткових операцій розбирати станочек не буде потрібно: інструменти швидко кріпляться консольно на хвостовиках осей валів. Для цього в них передбачені осьові отвори з різьбленням MB, а зовні - шпонки для передачі обертання. Там же кріпляться на різьбових оправках і дискові ножі. Якщо потрібно відрізати смужку завширшки більш як 35 мм, використовують подовжену оправлення, яка віддалить ножі від стійки на більшу відстань.

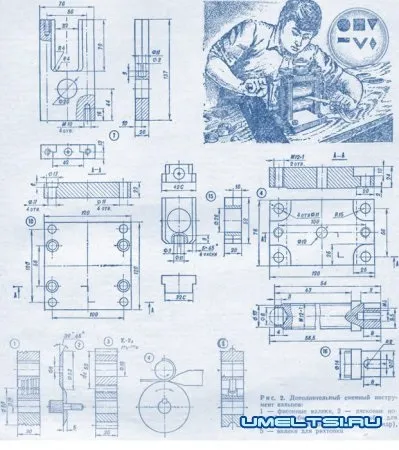

Креслення прокатних вальців
