Проектування будівель з СИП-панелей

Термінологія

Англомовна Вікіпедія визначає СИП-панелі як будівельний матеріал, що складається з теплоізоляційного сердечника між двома шарами конструкційний матеріал. Серцевиною може бути пінополістирол (EPS), екструдований пінополістирол (XPS), пенополіізоціанурат, пінополіуретан або композитні стільники (HSC). Зустрічається навіть такий незвичайний утеплювач, як солома.

У даній статті мова піде тільки про один різновид, а саме про СИП-панелях, виготовлених з двох листів ОСП (OSB) та пінополістиролу (EPS). За американськими оцінками це понад 90 відсотків ринку.

Головні труднощі

Головною української труднощами проектувальника будинків з СИП-панелей буде відсутність нормативної бази. У ГОСТах і СП (будівельних правилах) згадок про СІП (структурованих ізоляційних панелях) або про КТП (конструкційних теплоізоляційних панелях) не існує.

Все чим володіють проектувальники і будівельники - зарубіжний досвід та зарубіжні стандарти. Поширена практика українських виробників СИП-панелей - створення своїх власних ТУ (технічних умов). Це спосіб пояснити проектантові будівельні характеристики виробів.

У Північній Америці і Європі нормативна база СИП-технології існує давно і трактується зовсім не як каркасне домобудівництво.

Наявність нормативної бази передбачає і наявність нормативів для тестування. У США це робиться так:

Шляхи вирішення

істотні відмінності

І замовнику і виконавцю вигідна мінімізація виробничих операцій. Випускаються СИП-панелі мають чіткі геометричні розміри. Оптимальний варіант - скорочення числа дрібних деталей і як наслідок - мінімізація розкрою.

Найчастіше висота приміщень теж пов'язана з розмірами панелей. Їх стандартна довжина 250, 280 і 300 сантиметрів.

Слід врахувати, що зробити СИП-панель шириною 10 сантиметрів і менше не вийде. Це буде просто шматок з двох брусів оббитий ОСП. 20 сантиметрова панель теж не зовсім відповідає технології.

комунікації

Навіть при розрахунку будинку по каркасної технології слід врахувати, що СИП-панелі - це несуча конструкція. Її порушення не доцільно, а в більшості випадків заборонено. Цей нюанс слід обговорити з замовником ще на стадії проектування. Можливо, що деякі елементи будинку доведеться зробити за іншою технологією.

Методи стикування панелей

У будь-якій технології присутні свої дрібниці. Проектування з'єднань стінових панелей проблем не створює, але з'єднання стін з перекриттями або покрівлею специфічні і це доведеться враховувати.

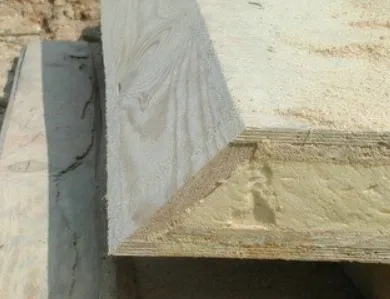

Мал. 1. Скос в 45 градусів.

На фото скіс в 45 градусів - особливість стикувального вузла. Рез панелі - підгонка на об'єкті. Це помилка проектувальника або виробника.

похибка

Плити ОСП, а відповідно і СИП-панелі випускаються з похибкою «плюс-мінус» 3 мм. При різанні кілька міліметрів губляться теж. Загальноприйнята думка проектувальників, що цими відхиленнями можна знехтувати.

вентиляція

Основне завдання при зведенні будинків по СИП-технології - створення енергозберігаючого будинку. Життєві поняття про дихаючі стіни в проектуванні не коректні. В ідеалі стіни, підлогу і покрівля нічого не повинні пропускати.

Паропроникність СИП-панелей не велика. Видалення пара, а отже і тепла традиційними методами суперечить ідеї енергозбереження. Хороше рішення даної проблеми - вентиляційна система з рекуперацією. Вхідне повітря підігрівається за рахунок повітря виходить.

Будинок з СИП-панелей характеризується низькими тепловтратами. На відміну від традиційних будинків потужність теплового обладнання може бути набагато меншою і достатньою.

Віконні отвори, співпадаючі по ширині з розмірами плит, здешевлюють будівництво. Висоту вікна теж можна спланувати з урахуванням мінімізації втрат.

Зміцнені СИП-панелі

Для влаштування перекриттів, а іноді і покрівлі, застосовуються зміцнені панелі. Зазвичай їх ширина в 2 рази менше ширини стандартної панелі. Крок стикувального бруса виходить через 625 мм. У перекриттях це буде крок балок, на покрівлі - крок крокв.

Повний робочий проект містить:

I. Архітектурний розділ

Загальні дані
плани поверхів
фасади
розрізи
План покрівлі
відомість перемичок
Відомості дверних і віконних прорізів і їх заповнення
Димові та вентиляційні канали

II. конструктивний розділ

план фундаментів
поверхові плани
Конструкції кроквяної системи
Монтажні схеми стін, перегородок, перекриттів і покрівлі
Специфікації елементів фундаменту, кроквяної системи, перекриттів
Характерні перерізи та вузли

III. Інженерний розділ

електропостачання
каналізація
опалення
водопостачання

Більшість програм для дерев'яного будівництва базуються на одній з трьох платформ:

AutoCAD Architecture - розширення AutoCAD для архітектури та будівництва
ArchiCAD
Revit® - програмний продукт, який можна розглядати, як подальший розвиток AutoCAD Architecture.

Це універсальні програми, що працюють практично з усіма видами будівельних матеріалів. В останніх версіях всіх програм вставлений модуль MEP (Mechanical / Electrical / Plumbing), що дозволяє створювати 3D-моделі інженерних мереж і інтегрувати їх в модель будівлі.

Спеціалізовані програми дерев'яного будівництва базуються на одній з цих трьох платформ.

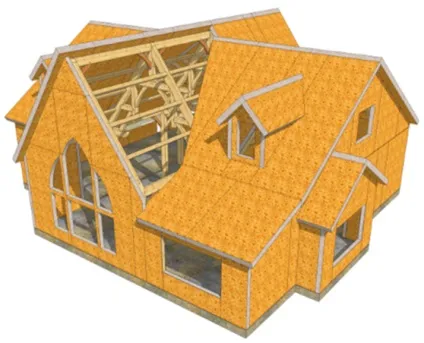

Мал. 2. Проект будинку з СИП-панелей.

Окремі модулі «СИП-панелі» є в Cadwork і в Detrichs. В інших програмах проектувальники використовують модулі «каркасне або панельне» будівництво.

В даний час програма Dietrich's вважається найзручнішою для проектування будинків з СИП-панелей. Одночасно вона і найдорожча.

При виборі програми може виявитися суттєвою координація з технологічним обладнанням. Вимогою при виборі програми може бути стикування з верстатами з ЧПУ.

Мал. 3. Проектування розпилу СИП-панелей.

Вартість проекту

Існує кілька варіантів вирішення проблеми:

Купити готовий проект. Його вартість від 20 000 рублів. Зазвичай ціна прив'язується до розміру площі будинку. Вартість квадратного метра - від 200 руб. Термін виконання 1 день. Швидше за все, буде потрібно доопрацювання з урахуванням характеристик грунту, снігового та вітрового навантаження.
Замовлення в проектній фірмі. Є вузькоспеціалізовані компанії вид діяльності яких один - проектування. Для більшості будівельних організацій передати їм цю частину роботи вигідніше, ніж утримувати свою проектну службу. Терміни виготовлення проекту в даному випадку 1-1,5 місяця, вартість «квадрата» від 500 руб.
Робити свій проект. Витрати тільки на програмне забезпечення. Наприклад, вартість ліцензійного ПЗ АРХІКАД 17 становить близько 200 тис. Рублів.

Вартість програм на офіційних сайтах зазвичай не вказується. У російськомовному інтернеті є всього одна згадка про ціну програми Dietrich's - 18000 євро.

За кожним проектом стоїть конкретний замовник. Дуже часто його уявлення про проектування, виготовленні та будівництві - «нульові» і часто мінливі. Довіряти його пізнань не варто. Замовнику треба допомагати. Найдієвіший метод - пояснити вартість його фантазій. Працює на 100 відсотків.
Взаємозв'язок з виробником СИП-панелей необхідна. Не можна проектувати будівлю, не знаючи виробничих здібностей виробника.
Слід бути обережним, якщо замовник пропонує за основу американський або англійська проект. У цих країнах використовується не метрична система вимірювань. Буде потрібно знайти виробника, який працює з плитами ОСП заокеанського виробництва. І європейці, і американці використовують в якості сполучних шпонок деталі з СИП-панелей меншого розміру або шматки ОСБ. ВУкаіни такий метод не практикується. Розрахунок будівлі на основі каркасного Сніпа не вийде.
Число проектів, які реалізовуватимуться основними гравцями на ринку СИП-панелей обчислюється сотнями. Можливо, не варто винаходити велосипед, а використовувати вже готові розробки. Існує безліч сайтів, де можна купити готовий проект.
Якщо у замовника вистачає грошей, проектувальнику обмежувати свої фантазії не варто. Американські будівельники стверджують: «Якщо ви змогли це намалювати, то ми зможемо це побудувати».

Список сайтів, що пропонують готові проекти

Три останніх сайту - найбільші (США). При бажанні можна знайти ще кілька десятків.
