Проект опалення двоповерхового будинку - види схем і способів підключення

В процесі обладнання системи опалення, перед власником двоповерхового будинку виникає ряд завдань. В першу чергу власнику належить вибрати оптимальний проект опалення двоповерхового будинку, відштовхуючись від особливостей планування будівлі, що є в розпорядженні фінансів і доступності певного виду палива. Крок за кроком, реалізуючи систему обігріву, яку передбачає схема опалення двоповерхового приватного будинку, власник отримає можливість ефективного і рівномірного прогріву всіх ключових і допоміжних кімнат в будівлі протягом всієї холодної пори року.

Найчастіше, роблячи опалення під ключ, підрядники віддають перевагу водяній системі обігріву, проте в залежності від зовнішніх умов і побажань власників в основу контуру може бути поставлений електричний котел або дров'яна піч. При цьому типова базова схема опалення приватного двоповерхового будинку, в процесі роботи підрядників, адаптується фахівцями під потреби конкретного будинку. Грамотно внесені в проект опалення корективи дозволять добитися максимально ефективної роботи контуру і уникнути поломок системи в майбутньому.

особливості схеми

Стандартна система опалення двоповерхового будинку має на увазі використання традиційних елементів. Вони здійснюють підігрів теплоносія, його циркуляцію і передачу тепла. Елементи опалювальної системи монтуються відповідно до вказівок схеми системи опалення двоповерхового будинку, складеної теплотехніки заздалегідь з урахуванням теплової потреби будинку.

Основними елементами схеми є:

котел або піч;
система трубопроводів;
батареї;
регулятори і датчики;
запірна арматура і фітинги.

Грамотно підібравши елементи по потужності і призначенням, власник доб'ється того, що система опалення приватного двоповерхового будинку буде реалізована на вищому рівні і дозволить встановлювати оптимальний мікроклімат в приміщенні в лічені хвилини.

вибір схеми

На даний момент фахівці пропонують скористатися кількома перспективними схемами.

Схеми відрізняються способом розведення трубопроводів, використанням різних типів підключення радіаторів, особливостями циркуляції теплоносія і варіантами розташування стояків.

Оскільки всі будинки відрізняються плануванням, площею і ступенем ізоляції, то схема системи опалення двоповерхового приватного будинку повинна вибиратися в індивідуальному порядку.

Який тип підключення радіаторів вибрати?

Сьогодні найчастіше використовуються однотрубна і двухтрубная схеми підключення. Варто розглянути їх більш детально.

однотрубна схема

Однотрубна розводка опалення в двоповерховому будинку користувалася популярністю в ті роки, коли пальне коштувало дешево, а знайти матеріал для обладнання контуру не завжди представлялося можливим. Однотрубна схема підключення передбачає відсутність зворотних стояків, з причини цього на її реалізацію потрібно затратити набагато меншу кількість труб і фітингів. Однак економія на матеріалах не компенсується ефективністю схеми. Така схема не дозволяє регулювати температуру окремих батарей в контурі і на практиці показує себе як недостатньо функціональна і примітивна розводка опалення.

двотрубна схема

Більш кращою вважається двотрубна схема підключення радіаторів опалення в двоповерховому будинку, яка передбачає виключення всіх недоліків однотрубної схеми. Звичайно, для реалізації такого проекту будуть потрібні великі витрати на покупку матеріалів і оплату праці монтажників, проте трудомісткість робіт по підключенню радіаторів виправдається економічністю і функціональністю системи.

Особливістю схеми є підведення до кожного радіатора трубопроводу з гарячим теплоносієм, який після охолодження відводиться по обратке.

Двотрубні системи опалення горизонтальна розводка яких є більш привабливим і вимагає наявності утепленого стояка, зараз є оптимальними схемами для приватних будинків. Вони забезпечують рівномірний нагрів і плавне охолодження теплоносія, а також дозволяють регулювати температуру кожного радіатора, приєднаного до контуру, і оснащеного терморегулятором.

варіанти розводки

Автономне опалення двоповерхового котеджу схеми якого можна скачати в мережі, може припускати верхню і нижню розводку трубопроводів. Оскільки в приватному двоповерховому будинку є горище і цокольний поверх, то власник може вибрати будь-яку із запропонованих розводок. Якщо власник вирішив задіяти горище, то подача теплоносія через верхню розводку буде проводитися у встановлені стояки, а потім - в радіатори. Якщо власником обрана нижня розводка системи опалення, то подача підігрітого теплоносія з котла здійснюється знизу, тобто з цокольного приміщення.

променева схема

Ефективна променева система опалення двоповерхового будинку пропонує власникам відмовитися від традиційної прокладки трубопроводів уздовж стін. Таке конструкційне рішення сприяє швидкому охолодженню теплоносія і є проблемою при обігріві великого двоповерхового будинку. Замість цього, схема променевої системи рекомендує використовувати для обігріву кілька окремих контурів, при цьому трубопроводи укладаються не вздовж стін, а по підлозі.

Коректно змонтована система променевого обігріву має ряд переваг:

оптимальний розподіл підігрітого теплоносія по контуру;
можливість проведення швидкого ремонту без відключення всіх приладів опалення;
зниження гідравлічних втрат;
використання в процесі монтажу мінімальної кількості кутових з'єднань;
можливість регулювання температури в кожному контурі.

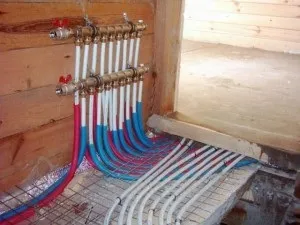

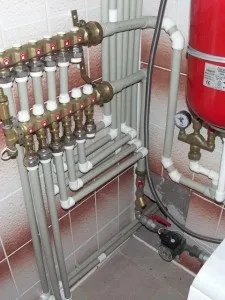

Колекторна схема

Сучасні проекти опалення приватного двоповерхового будинку можуть запропонувати власникам скористатися колекторної схемою підключення приладів. Її принцип полягає в двотрубному поверховому підключенні радіаторів, при цьому трубопроводи, що з'єднують елементи контуру можуть бути приховані під покриттям підлоги, підвіконнями або під стелею. Схема може коригуватися в залежності від планування будинку. Єдиним незмінним умовою є монтаж опалювального котла на першому поверсі, а розширювального бака для компенсації рівня тиску теплоносія - на другому поверсі.

Власники вибирають колекторний варіант підключення радіаторів з кількох причин:

можливість установки регулювальних клапанів на кожен опалювальний прилад;
прихована розводка трубопроводів, яка не псує інтер'єр приміщення;
наявність всього одного вертикального стояка, який відходить від котла;
рівномірний прогрів теплоносія, що надходить в радіатори на першому і другому поверсі.

Тип циркуляції теплоносія

Схема обігріву може передбачати примусову і природну циркуляцію теплоносія. Як правило, самопливна система опалення двоповерхового приватного будинку схема якої складається індивідуально, за багатьма показниками програє системі обігріву з примусовою циркуляцією. Тому власники приватних будинків використовують додаткове обладнання, таке як електричний циркуляційний насос. для нагнітання тиску в контурі. Насос забезпечує кращу продуктивність контуру і ефективний рознос тепла по системі радіаторів.

остаточний вибір

Однозначної відповіді на питання: яка схема опалення будинку є більш кращою, не існує. Власникам варто пам'ятати, що проектування опалення приватного двоповерхового будинку - це суто індивідуальний процес, який залежить від ряду зовнішніх умов і факторів. Тому їм необхідно підібрати схему, яка задовольнить потреби будинку в теплі і не вдарить по кишені величезними витратами на покупку матеріалів.
