Пробивний запобіжник кришки бака - ремонт силових трансформаторів - ремонт електрообладнання
Пробивний запобіжник служить для захисту персоналу та низьковольтних апаратів від високої напруги при переході потенціалу з обмоток ВН на обмотки НН внаслідок пробою ізоляції між обмотками або відводами.

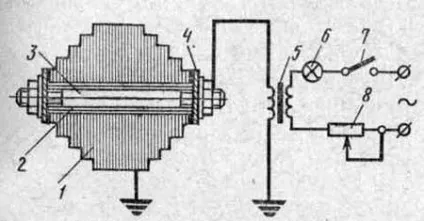

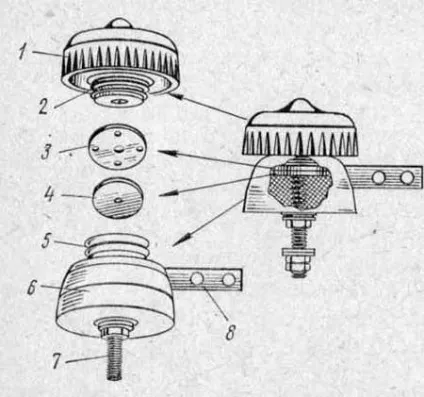

Контактні частини 2 порцелянової головки 1 запобіжника відділені одна від одної дистанційній слюдяною прокладкою 3 товщиною 0,25 мм з чотирма отворами діаметром 6 мм.
Пробивний запобіжник силового трансформатора:
Отвори по краях прокладки утворюють іскровий проміжок між контактної частиною головки і диском 4, а центральний отвір служить для кріплення диска і прокладки до голівки. Корпус забезпечений різьбовим цоколем 5, сполученим зі скобою і центральним контактом, хвостовик 7 якого виведений за межі корпусу.
Установку пробивного запобіжника на трансформаторі здійснюють за допомогою металевої стійки. Один кінець стійки затискають болтом, що кріпить кришку до заземленого баку, до іншого кінця прикріплюють двома болтами М8 скобу 8 корпусу. До хвостовика центрального контакту приєднують нульовий висновок обмотки НН при з'єднанні обмоток зіркою або лінійний ввід при з'єднанні трикутником.
Пробивний запобіжник працює наступним чином. При ввертиваніі головки в корпус між обмоткою НН і заземленим баком утворюється ланцюг, розірвана іскровими проміжками слюдяною прокладки.
При появі на обмотці НН високого потенціалу повітряні проміжки, утворені отворами прокладки, пробиваються зрослим потенціалом і обмотка НН виявляється заземленою.
Пробивним запобіжниками забезпечені силові трансформатори з нижчим напругою 230 і 525 в. У трансформаторів Московського трансформаторного заводу запобіжник розрахований на струм заземлення 200 а протягом 30 хв.
