Призначення і види опалубки - спеціальні види робіт у будівництві

Опалубка являє собою форму, в яку укладають бетонну суміш при зведенні бетонних і залізобетонних споруд. За внутрішніми розмірами і обрисами опалубочная форма відповідає проектним габаритам конструкції. Опалубка може бути дерев'яною, металевою, залізобетонної та змішаної. При зведенні монолітних залізобетонних споруд частіше використовують дерев'яну опалубку.

Опалубка є тимчасовим допоміжним пристроєм. Тому для скорочення витрат праці та матеріалів доцільно її використовувати багаторазово для різних споруд. Для цього вона повинна легко і швидко збиратися і розбиратися з найменшими пошкодженнями. Основні типи опалубки: стаціонарна, розбірно-переставна, підвісна, рухлива, або змінна, пересувна.

Влаштовують її з окремих дощок, брусків і т. П. Застосування стаціонарної опалубки може бути викликано лише великою складністю форм споруди з нестандартними конструкціями. Така опалубка має одноразове використання і після розбирання велика частина матеріалу йде в відхід.

Складається з інвентарних дерев'яних щитів, коробів і т. Д. Різних розмірів, які утворюють опалубні форми фундаментів, балок, колон та інших конструкцій. У міру закінчення бетонування опалубку розбирають і переміщують на іншу ділянку робіт для повторного використання. Цей тип опалубки найбільш поширений.

На рис. 72 зображена розбірно-переставна опалубка ступеневої фундаменту під колону (подколоннік).

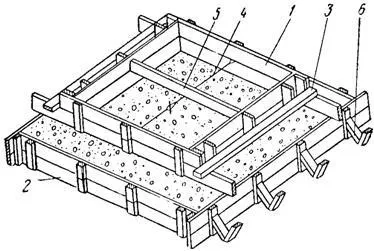

Мал. 72. Пристрій щитової опалубки:
1 - верхній щит; 2 - нижній щит; 3 - притискна дошка; 4 - дротяний тяж; 5 - розпірка; 6 - підкоси

Опалубку збирають з двох типів щитів - внутрішніх і зовнішніх. Верхні щити зміцнюють притискними дошками і дротяними тяжами, в нижніх встановлюють тимчасові розпірки і дротяні стяжки. Для стійкості нижніх щитів в грунт забивають кілки.

Планове положення коробів з щитової опалубки визначають наступним шляхом. На верхніх кришках щитів намічають середину короба і поверх його прибивають ретельно виструганий рейки перпендикулярно один до одного. Грані рейок розташовують в напрямку осей колони. З дротів, натягнутих по осях колон, опускають схили і рухають короб до тих пір, поки обидві прибиті до короба рейки не торкнуться шнура виска.

Розбірний-переставні опалубки використовують майже у всіх залізобетонних конструкціях, за винятком резервуарів, веж і ін. Їх застосовують також для зведення залізобетонних колон будівель і споруд. На рис. 73 зображена дерев'яна опалубка прямокутної колони.

Мал. 73. Конструкція опалубки прямокутної колони;
а - загальний вигляд; б - металевий хомут; в - дерев'яний хомут на клинах; 1 - короб; 2 - хомути; 3 - планка хомута; 4 - наполеглива плашка; 5 - клини; 6 - виріз; 7 - дерев'яна рамка

Короб для неї збирають з інвентарних щитів. Щити короба, які беруть на себе тиск від укладеної бетонної суміші, стягуються інвентарними дерев'яними або металевими хомутами. У верхній частині опалубних щитів колони роблять виріз для сполучення опалубки колон з коробами прогонів і балок. Для запобігання опалубки від пошкодження при розбиранні виріз в щиті колони облямовують зовні брусками, на які спирають короб балки, не вводячи його в виріз.
Правильно розташувати опалубку колони на фундаменті або на перекритті можна тільки за допомогою дерев'яної рамки, яку встановлюють точно по осях колон і прибивають цвяхами до дерев'яних пробок, що закладаються в бетон. Нижній кінець опалубки колони вставляють в таку рамку і цим фіксують її правильне положення в плані.

При великій висоті приміщень застосовують опалубку балок у вигляді підвісних коробів, що прикріплюються до арматури залізобетонних конструкцій. Підвісну опалубку використовують також при бетонуванні плит перекриттів; влаштовуються по заздалегідь укладених прогонах і балках.

Рухома, або змінна, опалубка

Сутність такої опалубки полягає в тому, що в міру бетонування вона цілком, без розбирання на складові частини, безперервно піднімається в вертикальному напрямку. Цей вид опалубки не вимагає спеціальних підтримуючих риштувань, так як їх замінюють поступово зводяться стіни самої споруди. Опалубка піднімається (ковзає) за допомогою домкратів (гвинтових або гідравлічних), що спираються на вертикальні стрижні, закладені в бетон стіни споруди. Конструкція пристрою ковзної опалубки та взаємне розташування її елементів при спорудженні резервуара показані на рис. 74.

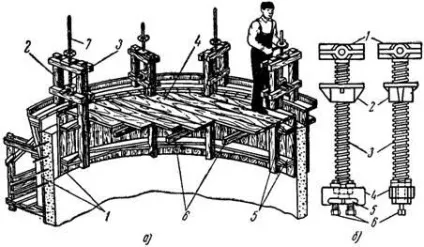

Мал. 74. Рухома опалубка:
а - загальний вид опалубки в зборі: 1 - ферма; 2 - домкратні рами; 3 - гвинтові домкрати; 4 - робочий настил; 5 - кружала; 6 - балки; 7 - домкратні стрижні; б - домкратний гвинт: 1 - головка гвинта; 2 - муфта; 3 - гвинт; 4 - букса; 5 - щелепи; 6 - болти щелеп

У міру руху вгору в коробі опалубки встановлюють арматуру і заповнюють його бетонною сумішшю. Швидкість руху опалубки залежить від тривалості твердіння бетонної суміші. При температурі від +15 до + 20 ° середня швидкість доходить до одного метра за семигодинний зміну. Застосовуючи високосортних швидкотверднучий цемент, швидкість руху опалубки можна збільшити.

Ковзну опалубку застосовують при будівництві веж, силосів, резервуарів і т. П. З вертикальними залізобетонними стінами завтовшки понад 120 мм, висотою понад 12 м без міжповерхових перекриттів.

Так як при будівництві високих споруд можливі перекоси опалубки при її підйомі, то в процесі роботи необхідно ретельно перевіряти вертикальність опалубки. Перевірку здійснюють за допомогою схилів або теодолітів.

Пересувну, або катучие, опалубку періодично по мірі укладання бетону пересувають в горизонтальному напрямку. Такий тип опалубки може бути використаний при будівництві залізобетонних споруд значної протяжності, як, наприклад, відвідав, підпірних стін, склепінних перекриттів одноповерхових промислових будівель, тунелів і ін.

Пересувна опалубка складається з власне опалубки і підтримує її конструкції, встановленої на візку, що пересувається на колесах по рейковому шляху або на ковзанках (рис. 75).

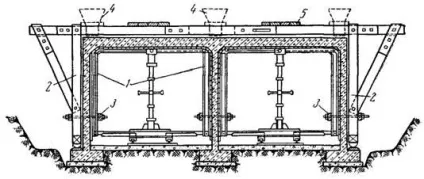

Мал. 75. Загальний вигляд інвентарної катучий опалубки під час бетонування:
1 - рами внутрішньої опалубки; 2 - рами зовнішньої опалубки; 3 - болти кріплення зовнішньої опалубки; 4 - воронки для розвантаження бетонної суміші; 5 - перехідний настил

Оборотність пересувний опалубки залежить від протяжності бетонованого споруди і може бути досить великою.

Опалубка із залізобетонних плит-оболонок

Розглянуті вище типи опалубки є допоміжними конструкціями, значно здорожують вартість робіт. Тому розроблений новий вид опалубки, що представляє собою плоскі залізобетонні плити-оболонки, які встановлюють по контуру споруджуваного бетонного масиву і скріплюють з арматурою. Така опалубка входить до складу конструкції і залишається в спорудженні в якості облицювання. Опалубку із залізобетонних плит-оболонок широко застосовують при будівництві гідротехнічних споруд.

Опалубка для збірних залізобетонних конструкцій

Збірні залізобетонні конструкції здебільшого виробляють на спеціальних заводах або на відкритих майданчиках-полігонах, застосовуючи для цих цілей переважно металеву інвентарну опалубку. Вона складається з металевих щитів, обрамлених уголковим залізом. У таких формах виготовляють щаблі, підвіконні дошки, плити міжповерхових перекриттів, перемички, балки, стінові панелі та ін.

Виготовлення дерев'яної опалубки

Дерев'яну опалубку виробляють на деревообробному заводах, в теслярських майстерень або на опалубних дворах, забезпечених під'їзними залізничними або автомобільними шляхами. На всіх підприємствах, що виготовляють опалубку, повинна бути забезпечена потоковість руху матеріалів зі складу лісу до оброблювальних верстатів і на склад готової продукції. Розташування обладнання та інших пристроїв на опалубних дворі наведено на рис. 76.

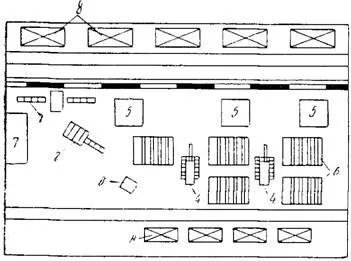

Мал. 76. Схема організації опалубочного двору:
1 - педальная пила; 2 - стругальний верстат; 3 - циркульна пила; 4 - автокран; 5 - електродриль; 6 - місце складання щитів; 7 - сушарка; 8 - склад
