Пристрій консольно-фрезерного верстата

Установки для автоматичного зварювання поздовжніх швів обичайок - в наявності на складі!
Висока продуктивність, зручність, простота в управлінні і надійність в експлуатації.

Зварювальні екрани і захисні шторки - в наявності на складі!
Захист від випромінювання при зварюванні і різанні. Великий вибір.
Доставка по всейУкаіни!

Консольно-фрезерні верстати - найбільш поширений тип верстатів, використовуваний для фрезерних робіт. Відмітна особливість верстата - наявність консолі (кронштейна), що несе стіл і переміщається по напрямних станини вгору і вниз. Існують горизонтальні, вертикальні, універсальні і широкоуниверсальні консольно-фрезерні верстати. У горизонтально-фрезерних верстатах шпиндель розташований горизонтально і стіл переміщається в трьох взаємно перпендикулярних напрямках. Відмінність універсальних консольно-фрезерних верстатів від горизонтальних полягає тільки в можливості повороту столу щодо вертикальної осі, а широкоуніверсальних фрезерних верстатів від універсальних - в наявності на станині спеціального хобота, на торці якого встановлена ​​додаткова головка зі шпинделем, що повертається під кутом в будь-якому напрямку. Вертикально-фрезерні верстати відрізняються від горизонтально-фрезерних вертикальним розташуванням шпинделя і відсутністю хобота. У розглянутих верстатах деталі і вузли широко уніфіковані.

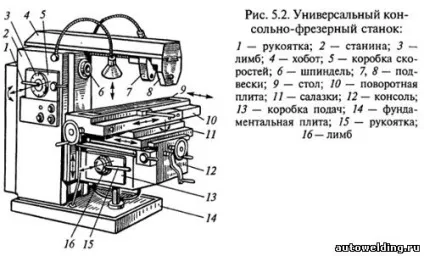

Як приклад для розгляду технічної характеристики, компонування і кінематичної схеми обраний універсальний горизонтальний консольно-фрезерний верстат (рис. 5.2). Він призначений для виконання різноманітних фрезерних робіт по чавуну, стали і кольорових металів твердосплавним і швидкорізальним інструментом в умовах дрібно- та великосерійного виробництва. Наявність у верстаті можливості повороту столу навколо своєї вертикальної осі дозволяє фрезерувати гвинтові канавки свердел, черв'яків і т.д.

Верстат має наступні технічні характеристики:

Верстат складається з станини 2, встановленої на фундаментної плити 14. На вертикальних напрямних станини розташована консоль 12 з горизонтальними поперечними напрямними, на яких утримуються санчата 11, а на них - поворотна плита 10 з горизонтальними поздовжніми напрямними. На цих напрямних монтують стіл 9. Така компоновка вузлів забезпечує можливість переміщення столу в трьох напрямках (поздовжньому, поперечному і вертикальному). У станині розташована коробка швидкостей 5 з рукояткою 1 і лімбом 3 і привід з електродвигуном, що забезпечує обертання шпинделя. В консолі 12 розміщена коробка подач 13 з електродвигуном, лімбом 16 і рукояткою 15 для установки подач. У верхній частині станини змонтований шпиндель 6, а на напрямних висувного хобота 4 закріплені підвіски (кронштейни) 7 і 8, які є опорами фрезерних оправок для установки фрез.

Основні рухи в верстаті

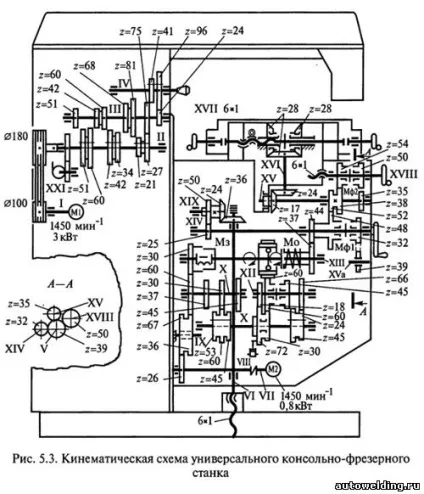

Головний рух. Вал IV (рис. 5.3) зі шпинделем отримує обертання від електродвигуна Ml (потужність двигуна N = 3 кВт; частота обертання п = 1450 хв -1) через шківи 100/180 клинопасової передачі і 12-ступінчасту коробку швидкостей. Від вала II обертання передається валу III за допомогою пересувних блоків зубчастих коліс z = 51/51 або 60/42, 42/60, 34/68, 21/81, 27/75. Від вала III обертання зубчастими колесами z = 75/41 або 24/96 передається валу IV. Рівняння кінематичного ланцюга для мінімальної частоти обертання шпинделя

Зміна напрямку обертання шпинделя здійснюють реверсированием обертання валу електродвигуна Ml.

Рух подачі здійснюється від електродвигуна М2 (N = 0,3 кВт; n = 1450 хв -1) через коробку подач, що забезпечує 12 ступенів подачі. Від вала VIII через циліндричні передачі z = 26/67 і 36/60 обертання передається валу X, від нього через блок зубчастих коліс z = 37/53 або 30/60, 45/45 - валу XI і далі перебором z = 45/45 або 24/66 - валу XII, через зубчасті колеса z = 18/72 і 30/60 і широке колесо z = 60 обгонів муфти обертання передається валу XIII (безпосередньо або минаючи перебір, коли широке колесо z = 60 пов'язане з зубчастим колесом z = 45). Від вала XIII обертання зубчастими колесами z = 37/44 передається валу XIV; при цьому вертикальний рух подачі здійснюється ходовим гвинтом VI (6x1), якому обертання від валу XIV передається зубчастими колесами z = 25/50 і 24/36. Поздовжнє рух подачі проводиться від ходового гвинта XVII (6x1) (на рис. 5.3 гвинт умовно повернуть на 90 °), який обертається від вала XIV за допомогою циліндричних передач z = 48/52, 17/24, 28/28 (праворуч при прямому під час) або z = 28/28 (зліва при зворотному ході).

Поперечні подачі від вала XIV через шестерні z = 48/52, 38/54 передаються на ходовий гвинт XVIII. Прискорений хід столу здійснюється від електродвигуна М2 за допомогою циліндричних передач z = 26/67, 36/60, 60/30 через включену електромагнітну Ме і обгонную Мо муфти і далі через прискорені передачі робочих подач. Реверсування поперечного і вертикального рухів подачі відбувається при включенні муфт МФ1 і МФ2 зубчастих коліс z = 32 і 50. У цьому випадку обертання від валу XIV передається ходовому гвинту XVIII циліндричними передачами z = 32/39, 39/50 (див. Січ. А- а), а ходовому гвинту VI - передачами z = 32/39, 39/35, 52/48, 25/50, 24/36.

Рівняння кінематичного ланцюга поздовжнього руху столу з мінімальною швидкістю

Так само можна записати рівняння кінематичних ланцюгів поздовжнього руху столу з максимальною швидкістю подачі, поперечного і вертикального рухів столу з мінімальною і максимальною швидкостями подач.

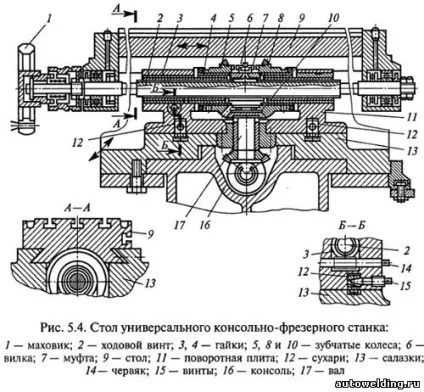

Санчата 13 консольно-фрезерного верстата (рис. 5.4) переміщаються на консолі 16 в поперечному напрямку. На санчатах змонтована поворотна плита 11, а на ній (в поздовжніх направляючих) - стіл 9, що переміщається ходовим гвинтом 2, що обертається вертикальним валом 17 за допомогою конічних зубчастих коліс 10, 5, 8. Реверсування столу здійснюють, переміщаючи виделкою 6 муфту 7 вправо і вліво, а для відключення руху столу необхідно вилку 6 встановити в середнє положення. У крайніх положеннях муфта з'єднується з конічними зубчастими колесами 5 і 8. На ходовому гвинті передбачений механізм вибірки зазору між різьбленням гвинта 2 і гайками 3 і 4, з яких одна (3) може переміщатися в осьовому напрямку при обертанні черв'яка 14 (див. Січ. Б-Б). Ручна подача столу здійснюється при обертанні маховика 1.

Поворотна плита 11 (при необхідності) може бути повернута на вертикальному валу 17 щодо санчат 13 на ± 45 °. Плиту 11 центрують по Т-образному пазу санчат 13 за допомогою двох сухарів 12, які одночасно служать для закріплення плити на санчатах при їх підйомі.
