Ваги торсіонні ВТ-500 призначені для зважування малих мас (до 500 мг) різного виду речовин в медичних установах.
Вимірювальним елементом в торсіонних вагах є спіральна моментная пружина, натягом якої, що виникають при закручуванні, уравнове-Шива зважувати проба (зразок). Кут закручування моментной пружишься-ни пропорційний масі зважувати проби (зразка), тому шкала, що показує цей кут, градуйована в одиницях маси.
Принципова схема ваг представлена на рис. 2.
Ось 5 ваг обертається на двох конічних опорах. На осі закріплені внутрішній кінець моментной пружини 11, коромисло 4 з успокоителем і шарнірно підвішеним гачком з чашкою 7, контрольна стрілка (указу-тель положення коромисла ваг 10).
Для гасіння коливань контрольної стрілки встановлений постійний маг-ніт 1, між полюсами якого переміщається заспокоювач коромисла 4.
Зовнішній кінець моментной пружини жорстко скріплений з відлікової стрілкою 3, яка б показала результати зважування за шкалою циферблата 2. Циферблат, контрольна стрілка і відлікова стрілка закриті склом. Через отвір в склі проходить стрижень, на якому з внутрішньої сторони скла укріплена відлікова стрілка, а із зовнішнього - поводок з ручкою 12 для закручування моментной пружини. Для установки коромисла в нульове поло-ження використовується додаткова (тарировочная) спіральна пружина 9, укріплена внутрішнім кінцем на осі ваг, а зовнішнім - на тримачі 6, жорстко пов'язаним з тарировочной рукояткою 8. Пристрій цієї пере-дачі допускає поворот держателя на 90 ° в двох напрямках.
Механізм ваг (рис.2) укладено в корпус. Треножник корпусу має два регулюючих гвинта 1 та сферичний рівень 2 для установки ваг в горизонтальне положення.
Ваги забезпечені аретиром, що приводиться в дію важелем 3 (рис. 2).

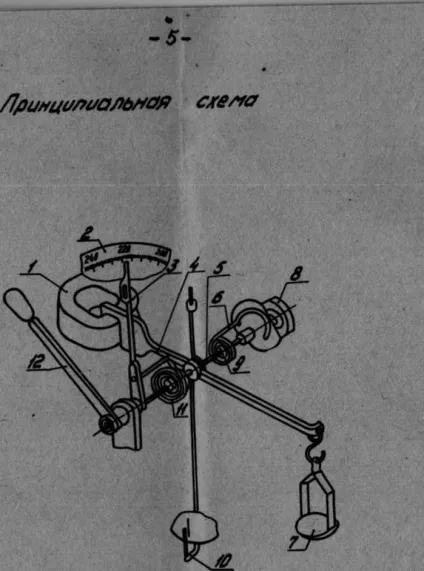

Мал. 2. Схема ваг
1 Магніт; 2-циферблат; 3-стрілка; 4 коромисло; 5-вісь; 6-тримач; 7-чашка; 8-рукоятка тарировочная; 9-пружина спіральна; 10-контрольна стрілка; 11-пружина моментная; 12-поводок з ручкою.

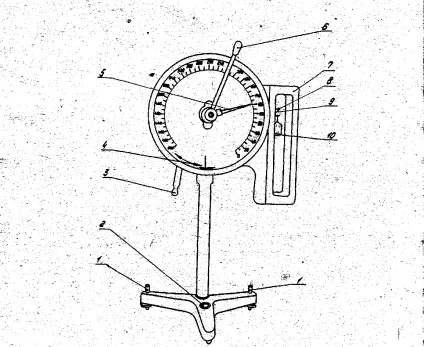

Механізм ваг укладений в корпус, треножник корпусу має два установічніх гвинта 1 та сферичний рівень 2 для установки ваг в горизонтальне положення (рис.3). Ваги забезпечені аретиром, що приводиться в дію важелем 3. Кінець коромисла з підвішеним гачком і чашкою закритий відкидною кришкою 7.
Підготовка до роботи
- Перед взвешеваніем обертанням гвинтів 1 (рис.3) встановити ваги по рівню 2, при цьому пухирець повітря повинен знаходитися в межах зовнішнього кола.
- Звільнити коромисло пересуванням вправо важеля аретира 3.
- Пересуванням повідця 6 встановити відліковий стрілку 5 на нульову поділку шкали циферблата.
-Заарретіровать коромисло пересуванням вліво важеля аретира.
Зважування проводити в наступному порядку:
1. - відкрити кришку, помістити на чашку зважують пробу, закрити кришку;
- звільнити коромисло пересуванням вправо важеля аретира;
2. - плавно повертати (проти годинникової стрілки) поводок до повного поєднання контрольної стрілки з контрольним штрихом циферблата, після записати свідчення відлікової стрілки;
3. - заарретіровать коромисло, відкрити кришку, зняти з чашки зважують пробу, закрити кришку, перевести Відліковий стрілку в нульове положення.
Перш ніж приступити до практичного зважування, необхідно провести перевірку правильності показань ваг. Для цього слід по черзі зважити обидва контрольних грузика і записати свідчення терезів, потім обчислити різницю між показаннями ваг і дійсним значенням маси відповідного контрольного грузика, узятим з свідоцтва. В обох випадках різниця не повинна перевищувати 1 мг.
При різниці більше ніж на 1 мг (але не більше 5 мг). Для отримання правильних значень в показанні ваг вводиться поправка множенням показань на поправочний коефіцієнт К.
Мк - дійсне значення маси контрольного грузика 500 мг, взяте з свідоцтва;
до - показання ваг при зважуванні контрольного грузика 500 мг, визначеного як середнє значення з трьох показань ваг.
Коефіцієнт слід обчислювати з точністю до 0,0001.
Провести перевірку правильності показання торсіонних ваг. До торсійним ваг прикладені важки 500мг, 200 мг, 100 мг, 20 мг з дійсним значенням мас (згідно зі свідоцтвом) 500,2 мг, 249,9 мг, 100,3 мг, 20,1 мг.
1. Визначити різницю між показаннями ваг і дійсним значенням мас тягарців.
2. Зробити висновок про похибки в показання ваг
3. При необхідності розрахувати поправочний коефіцієнт.
