Пристрій і принцип дії манометра ВП3-у
Деформаційний манометр Бурдона
Манометр (від грецького manos - рідкісний, нещільний та metreo-вимірюю) - прилад для вимірювання надлишкового тиску (тиску вище атмосферного) парів, газів або рідин, укладених в замкнутому просторі. Різновидом манометра є вакуумметр - прилад для вимірювання тиску, близького до нуля і мановакуумметри прилад для вимірювання розрядження і надлишкового тиску.
Трубка Бурдона - головний конструктивний елемент манометра, його чутливий елемент, що є первинним перетворювачем тиску.
Трубка Бурдона виконана зазвичай з латуні або фосфористої бронзи, має на низькі тиску форму півкола, на середні і високі тиску форму витка. Одним кінцем трубка з'єднана з вхідним штуцером манометра, який є приєднувальних елементом до вимірюваної середовищі а другий кінець запаяний і розташований консольно. Шляхом застосування трубок більш складної форми (спіральної, гвинтовий) можна отримувати прилади з більшою чутливістю, але меншим межею вимірювання.
Принцип дії деформаційних манометрів.
Під тиском середовища консольно розташований кінець трубки Бурдона переміщається - трубка намагається випростатися. Величина цього переміщення пропорційна величині тиску.
Нескладна важеля левередж надає руху стрілку, що вказує на шкалі приладу величину тиску. Такий пристрій мають більшість манометрів вітчизняних марок МП, МТП, ДМ ТМ, М 3/1, ОБМ, МТІ, МПТІ, МО, німецькі манометри Wika 111.10, 111.12, 213.53, RCh, RСhg, RChgG і манометри інших виробників.

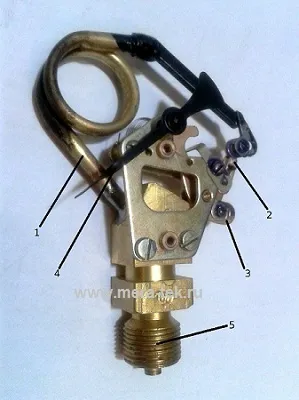

Схема пристрою манометра з трубкою Бурдона
1-трубка Бурдона, 2-тяга передавального механізму, 3-зубчастий сектор, 4-стрілка, 5-штуцер
Крім стрілочних манометрів, широко застосовуються безшкальний манометри (мають подібну схему пристрою) ПЕД з уніфікованими електричними вихідними сигналами, що використовуються в системах контролю, автоматичного регулювання та керування різними технологічними процесами.
Істотним недоліком деформаційних манометрів є гістерезис.
Суть явища: деформується елемент трубка Бурдона, підданий впливу високого тиску, при наступних вимірах буде давати дещо завищені показання. Те саме можна сказати і до вакуумметром, який після відкачування до глибокого вакууму буде, навпаки, занижувати показання. З огляду на, що система вакуумного насоса працює в діапазоні тисків від атмосферного до 0,133 Па (10 в -3 мм рт. Ст.), Такі перепади будуть негативно позначатися на точності деформаційного манометра.
Для запобігання пошкодженню деформаційних манометрів через значні перепади тиску в вимірювальних системах передбачається кран або клапан, що відключає прилад в проміжках між вимірами.
