Гідроциліндр - це найпростіший зразок двигуна. Вихідна (подвижн
Основні параметри, якими характеризують всі гідроциліндри - це внутрішній діаметр, хід поршня, діаметр штока і номінальний тиск робочої рідини.
Гідроциліндри бувають декількох видів: поршневі, телескопічні, плунжерні, двостороннього і одностороннього дії. За типом закріплення гідроциліндри діляться на моделі з шарнірним кріпленням та жорстким.
Гідроциліндр односторонньої дії здійснює зусилля на рухомому ланці, яке спрямоване тільки в одну сторону (робочий хід циліндра). У протилежному напрямку рухливе ланка просто переміщається назад під дією сили тяжіння або поворотного механізму, наприклад, пружини. У цих циліндрів є лише одна робоча площина.
У гідроциліндрів двосторонньої дії можливостей трохи більше. У них дві робочі площині, тобто робочі зусилля на вихідному ланці вони можуть створювати в двох напрямках. Щоб забезпечити зворотно-поступальний рух рідина по черзі надходить під тиском у порожнині циліндра. Коли одна з порожнин наповнюється рідиною, інша з'єднується зі зливом. У гідроциліндра дві порожнини: штокова порожнину, в якій розташовується шток, і поршнева.
Тепер докладніше розберемо пристрій гідроциліндра на прикладі циліндра двосторонньої дії.

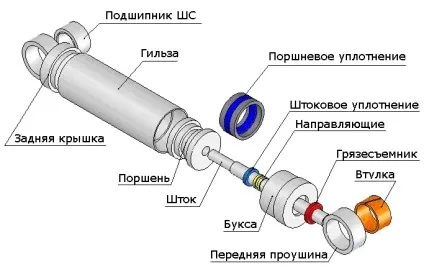

Основні частини, з яких складається циліндр - це корпус гідроциліндра, що складається з гільзи (19) і задньої кришки, пригвинченої до гільзі, передній кришки (9), яка має отвір під шток і нагвинчена на гільзу, шток (18) з вушком (2 ), поршень (15).
На малюнку зображено будову гідроциліндра. Він складається з сферичного підшипника (1), вушка штока (2), грязес'емнік (3), ущільнюючих кілець (4, 5, 8 і 13), манжети (6 і 14), манжетодержателямі (7 і 12), передньої кришки (9 ), контргайки (10), демпфера (11), поршня (15), гайки (16), шплінта (17), штока (18), гільзи циліндра з задньою кришкою (19), втулки (20) і гайки грязес'емнік (21 ).
За допомогою поршня з манжетами (14) і кільця ущільнювача (13) поршнева і штокова порожнини герметично розділені, і зусилля, що створюється тиском в робочій порожнині, передається на шток. Поршень кріпиться на внутрішньому кінці штока за допомогою гайки (16), яка фіксується шплинтом (17). Манжетодержателямі (12) утримують манжети від переміщення уздовж осі поршня. Передня кришка (9) кріпиться на різьбленні гільзи циліндра за допомогою контргайки (10). В кришку (9) вставлена втулка (20), яка служить направляє для штока. Щоб уникнути витоку робочої рідини з порожнини штока, в проточці кришки (9) встановлені кільця (8), також для цієї мети служать манжети (6), ущільнювальні кільця (4) і (5) у втулці. Щоб уникнути осьового зсуву при русі штока манжета стримується манжетодержателямі (7). З боку зовнішнього торця кришки варто грязес'емнік (3), що утримується гайкою (21), яка ввернута у внутрішню різьбу кришки. Якщо механізм, який приводиться в рух циліндром, позбавлений упорів, що обмежують його хід, які б фіксували його в крайніх положеннях, то можливі жорсткі зіткнення поршня і кришки гідроциліндра. Щоб пом'якшити ці удари, за допомогою демпфірування або гальмування поршня на підході до кришки, застосовують різні типи демпфуючих пристроїв. У конструкції циліндра, яка представлена на малюнку вище, цю функцію виконує демпфер (11), встановлений поруч з поршнем (15) на шток. Демпфер (11) пом'якшує зіткнення поршня і передньої кришки циліндра після закінчення повного ходу. Щілина в кінці ходу штока, що знаходиться між конічною поверхнею демпфера і кромкою кришки (9). через яку поршнем робоча рідина з штоковой порожнини вичавлюється в отвір «А», зменшується. В процесі цього, завдяки Дроселювання рідини через щілину, рух поршня загальмовується.
Навіть якщо ви прекрасно знаєте пристрій гідроциліндра, здійснити його ремонт в кустарних умовах або ж зібрати свій власний циліндр - досить нелегке завдання. Для цього потрібне спеціальне обладнання і навички. Тому з такими питаннями краще звернутися до досвідчених професіоналів. Фірма ТОВ «Гідравліка» спеціалізується на ремонті гідроциліндрів. а також виготовленні гідроциліндрів за вашими замовленнями. Наша компанія займається всім спектром робіт, пов'язаних з гідроциліндрами. Наші працівники займаються ремонтом штока гідроциліндрів, ремонтують гідроциліндри для спецтехніки, такий як навантажувачі, асфальтоукладальники, екскаватори, бетононасоси, автокрани та крани маніпулятори. Також ми можемо виготовити гидроцилиндр за наданими вами кресленнях або зразкам. Ми гарантуємо високу якість і короткі терміни роботи.
