Припливно-витяжна вентиляція своїми руками принципи роботи, розрахунок і монтаж; яке призначення має

Як розрахувати припливно-витяжну вентиляцію: пристрій і проектування системи

Припливно-витяжна система вентиляції складається з двох частин: припливна система вентиляції (забезпечує доставку свіжого повітря з вулиці, його нагрівання, очищення, при необхідності охолодження) і витяжна система (в народі просто «витяжка», тобто пристрій, що забезпечує відтік повітря з приміщення ). Витяжна вентиляція має досить простий пристрій (повітропровід і механізм, що забезпечує відтік повітря), вона не вимагає установки фільтрів, охолоджувачів або обігрівачів, єдине що необхідно, шумопоглатітель - якщо витяжка досить потужна, вона буде створювати шум своєю роботою.

Важливе питання, яке цікавить багатьох споживачів - як розрахувати витяжну вентиляцію? Для обчислення потужності приладу, що видаляє повітря, потрібно прорахувати обсяг приміщення в куб. м. а потім помножити на 12. Розрахунок витяжної вентиляції, приклад:

• кухня площею 2 Х 3 м з висотою стелі 2, 5 м, об'єм приміщення дорівнює 15 куб. м.
• потужність витяжки 15 Х 12 = 180 куб. м. / год

Для поліпшення роботи витяжки рекомендується відкривати вікно або кватирку. Для економічності вентиляційної системи застосовують комплексні рішення. Взимку, повітря, який виводиться назовні, обігріває повітря, що надходить в приміщення, для цих цілей використовується спеціальний агрегат - рекуператор - своєрідний теплообмінник, в якому прогрівається повітря, який прибув з вулиці. Пристрій рекуператора таке, що вуличне повітря прогрівається, не змішуючись з повітрям, що з'являються на вулицю.

Проектування припливно-витяжної вентиляції - етап, з якого починається установка вентиляційної системи. Перш ніж зробити фактичну установку, необхідно на папері порахувати скільки потрібно метрів труби для відтоку повітря, скільки потрібно повітропроводів для припливу повітря, де будуть стояти всі вузли і деталі системи, де будуть встановлені решітки і воздухозаборе. На етапі проектування слід враховувати не тільки місцезнаходження, але і розміри повітропроводів (діаметр труб), чим більше діаметр - тим більший потік повітря можна забезпечити, проте сучасне житло рідко відрізняється великою висотою стель, тому встановити досить широкі труби не вийде. Мінус вузьких повітропроводів - висока гучність, тому при розрахунку припливної вентиляції зазвичай знаходять компроміс між показниками шуму і розмірами труб.

Що стосується потужності припливу повітря, то зазвичай проводяться такі розрахунки:

• У житлові приміщення необхідно подавати до 3 куб. м. на годину на 1 кв. м житла,
• У місцях громадського користування необхідно подавати 60 куб. м. / год на людину постійно перебуває в будівлі і до 20 куб. м. на годину на одного тимчасового відвідувача.

Як монтується приточно-витяжна система вентиляції: приклад розрахунку і установки

Установка припливно-витяжної вентиляції проводиться на стадії оздоблювальних робіт, після того як завершені всі «брудні» будівельні роботи (штукатурка, шпаклівка), але до того, як буде змонтований стеля, оскільки основна маса вузлів вент системи ховається в стелі. Принцип роботи вентиляції зрозумілий, але не всі знають, які агрегати і вузли необхідно встановлювати. Схема розстановки вузлів системи така:

• Клапан забору повітря,
• Повітряний фільтр (очищающий усмоктуване повітря),
• Нагрівач (калорифер) - зазвичай цей агрегат включається при низькій температурі, коли минає потік не встигає прогріти вхідні потоки.
• Рекуператор - блок, де відбувається нагрів приходить потоку - цей блок встановлюється для економії ресурсів.
• Охолоджуючий блок або кондиціонер, цей агрегат встановлюється практично перед виходом повітря з системи подачі, щоб максимально скоротити шлях охолодженого повітря по воздуховодам.
• При необхідності по шляху проходження потоків ставлять зволожувач, вентилятор.
• Якщо потужність припливної вентиляції досить висока, то встановлюється і шумопоглатітель.

Для максимально ефективної та економічної роботи вентиляційної системи встановлюють автоматичний блок управління, що включає / вимикає різні вузли (наприклад, в літній час відключаються блоки підігріву і включається охолодження повітря, в зимовий час навпаки, повітря підігрівається, а не охолоджується).

Визначення потужності і ефективності вентиляції

Чи можна самостійно розрахувати потужність вентиляції?

Для того щоб змонтувати вентиляційну систему необхідно обчислити об'єм повітря, який буде подаватися і виводиться з певного приміщення.

Як розрахувати вентиляцію для певного приміщення? Є кілька способів:

• по площі приміщення - в житлові приміщення, незалежно від кількості перебувають там людей, має за 60 хвилин подаватися не менше 3 куб. м. свіжого повітря на 1 м. кв. площі;
• згідно санітарним нормативам - для одного постійно знаходиться в кімнаті, в годину необхідно 60 куб. м. свіжого повітря, для тимчасово перебуває - 20 кубів;

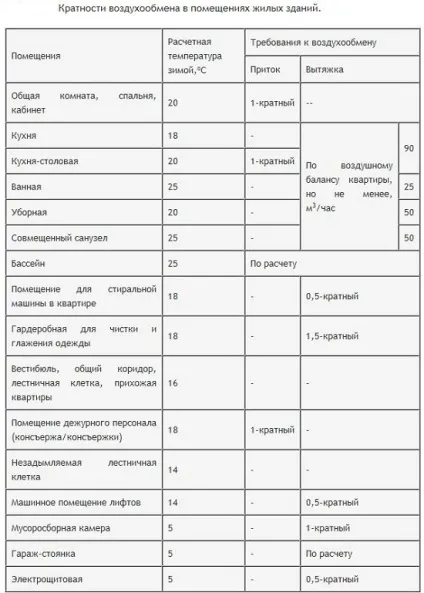

• по кратності - в СНиП 2.08.01-89 * «Житлові будинки» наведені норми по кратності повітрообміну (повну зміну повітря в кімнаті за 1 годину) для приміщень різного призначення.

Розрахунок припливно-витяжної вентиляції з третього способу здійснюється за формулою: норму кратності повітрообміну в приміщенні множать на обсяг приміщення.

Як перевірити ефективність роботи вентиляції?

Щоб переконатися в тому, що повітрообмін в будинку / квартирі облаштований правильно, необхідно перевірити роботу витяжки вентиляції. Для цього до вентиляційної решітки слід піднести аркуш паперу, або запалений сірник. Якщо край паперу відсувається в сторону решітки, або полум'я направляється в вентиляційний канал, витяжна система працює.

Якщо цього не відбувається, значить, канал забитий. Причиною його засмічення можуть стати листя, що потрапили в повітропровід, павутина. В такому випадку канал слід прочистити.

Причиною того, що витяжка в квартирі не працює може стати те, що сусіди під час ремонту перекрили повітропровід. В такому випадку необхідно викликати фахівця, щоб він виявив це місце і відновив тягу.

Якщо у ванній погано виводиться пар, значить розрахунок вентилятора для витяжки був проведений неправильно, необхідний агрегат більшої потужності.

Як правильно організувати припливну вентиляцію в квартирі?

У зв'язку з встановленням пластикових вікон, які часто стають причиною утворення конденсату, поганою екологією, звичайне провітрювання квартири не є дієвим. Вихід із ситуації - установка припливної вентиляції.

Приплив повітря в квартиру можна посилити шляхом установки спеціальних клапанів на балконі, лоджії. Відпрацьоване повітря буде виводитися через вентиляційні решітки на кухні, в санвузлі.

Але більш ефективним способом буде установка децентралізованих витяжних конструкцій. Це окремі припливно-витяжні установки, які монтуються на фасадні стіни всередині квартири. Обмін повітря здійснюється через повітроводи в стіні. Вбудований рекуператор тепла дозволить знизити витрати на опалення приміщення на 70%, а фільтр - очистити повітря. Простота агрегату дозволяє встановити його своїми руками.

У чому перевага вентиляційної системи з рекуперацією тепла?

Відомо, що припливно-витяжна система, принцип роботи якої базується на постачання свіжого повітря в приміщення і виведення відпрацьованого, має досить низький ККД. Щоб збільшити його, пристрій оснащують рекуператором тепла - механізмом, що забезпечує енергозбереження в будинку.

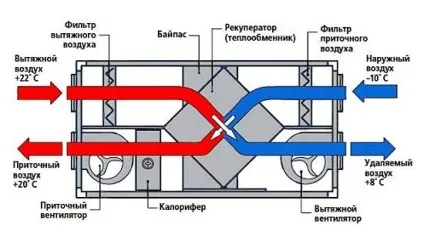

Принцип роботи вентиляції даного типу полягає в тому, що виходить з приміщення повітря не виводиться відразу назовні, а потрапляє в спеціальну касету. Там він нагріває чисте повітря, що потрапляє з вулиці, до кімнатної температури.

Принцип роботи вентиляції даного типу полягає в тому, що виходить з приміщення повітря не виводиться відразу назовні, а потрапляє в спеціальну касету. Там він нагріває чисте повітря, що потрапляє з вулиці, до кімнатної температури. Таким чином, в приміщення потрапляє не холодне повітря, а обігрітий комфортний. До того ж на його Обігрів не буде повністю витрачається додаткова енергія.
