Навіс з труб і полікарбонату стає все більш популярною архітектурною формою на присадибній ділянці. Нічого дивного, адже це будова може виконувати безліч функцій, починаючи від відкритого гаража для автомобіля, дров'яного складу, критої ігрового майданчика і закінчуючи зоною відпочинку з мангалом і м'якими кріслами.

Ключовою перевагою є можливість виготовлення такої конструкції своїми руками. У представленій статті будуть дані рекомендації з вибору матеріалу, приклади розрахунків опор і ферм і як зварити навіс з профільної труби.

Довжина крокви залежить від кута нахилу ферми. Для різних величин кутів оптимальне використання різного покрівельного матеріалу:

• 22-30 - оптимальний кут нахилу для будівель в областях зі значними сніговими навантаженнями. Як конструкція навісу з профільної труби з таким кутом передбачає переважно трикутну форму. Вона оптимальна для азбестових прямих і хвилястих листів, різного типу металопрофілю і етернітових покрівельного покриття.
• 15-22 - так само є двоскатними з металевими типами покрівельних покриттів. Такий кут нахилу характерний для регіонів з збільшеними вітровими навантаженнями. Максимальна величина прольоту трикутної ферми з таким кутом 20 м.
• 6-15 - переважно односхилі трапецієподібні ферми з покриттям з полікарбонату та профнастилу.

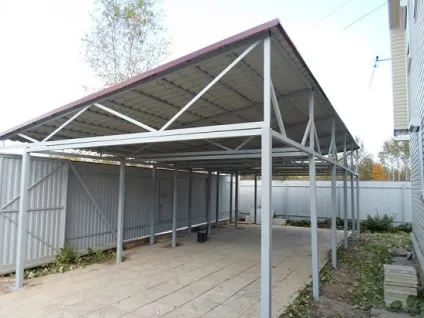

Односхилий навіс з профільної труби, фото будови з покрівлею з профнастилу

Розрахунок навісу з полікарбонату з профільної труби проводиться відповідно до СНиП П-23-81 «Сталеві конструкції» і СНиП 2,01,07-85 «Навантаження і впливи».

Технологічні вимоги до ферми і послідовність розрахунку наступна. У відповідність до технічного завдання визначається необхідна величина прольоту. За представленою схемою підставляємо габарити прольоту і визначаємо висоту конструкції. Проводиться завдання кута нахилу ферми і оптимальної форми даху навісу. Відповідно визначаються контури верхнього та нижнього пояса ферми, загальні обриси і тип покрівельного покриття.

Важливо! Максимальна відстань, на якому розміщуються ферми при виготовленні навісу з профільної труби - 1,75 м.

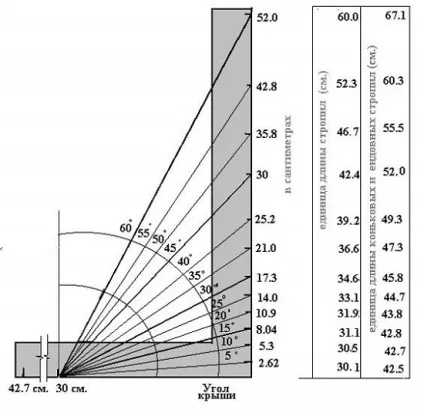

Схема залежності довжини крокв від кута даху при розрахунку ферми з профільної труби для навісу

вибір профілю

Як матеріал для збірки кроквяної ферми можна використовувати швелера, таври, куточки і інший профільований прокат який виготовлений зі сталі марки Ст3сп або 09Г2С (відповідно до ГОСТ). Однак всі ці матеріали мають суттєвий недолік порівняно з профільованої трубою - вони набагато важче мають велику товщину при порівнянних міцності.

Рекомендовані розміри перетину труб для навісу

Розміри елементів каркаса для навісу з профільної труби залежать від габаритів будівлі. Відповідно до ГОСТ 23119-78 і ГОСТ 23118-99 для створення навісу з квадратної труби власними руками використовують такі матеріали:

• Для компактних будівель з шириною прольоту до 4,5 м - 40х20х2 мм;
• Споруди середніх розмірів з прольотом до 5,5 м виготовляються з профтруби 40х40х2мм;
• Будівлі значної величини з прогонами більше 5,5 м монтують із профільних труб різного перетину 40х40х3 мм або 60х30х2мм.
• Розмір стійки для навісу з профтруби - 80 80 на 3 мм.

Креслення, розміри і основні вузли з'єднань

Перш ніж приступити до складання навісу з профільної труби своїми руками необхідно накреслити детальний план всієї споруди з вказівками точних розмірів всіх елементів. Це допоможе розрахувати точну кількість матеріалів кожного виду і розрахувати вартість будівництва.

Креслення навісу з профільної труби із зазначенням основних габаритних розмірів

Крім того бажано зробити додатковий креслення найбільш складних конструкцій. У цьому випадку це односхилий ферма і вузли кріплень її основних елементів.

Схема для виготовлення ферми з профільної труби для навісу з основними кріпильними вузлами

Одним з основних переваг профільної труби є можливість безфасоночного з'єднання. Це проявляється в простоті конструкції і низької вартості ферми при довжині кроквяних прольотів до 30 м. При цьому покрівельний матеріал може спиратися безпосередньо на верхній пояс ферми, за умови його достатньої жорсткості.

Вузли кріплення для збірки навісу з профільної труби своїми руками, на фото а - трикутні грати, б - опорна, в - співпрацівники решітка

Перевагами безфасоночного зварного з'єднання є:

• Істотне зниження маси ферми, в порівнянні з клепати або болтовими конструкціями до 20% і 25% відповідно.
• Зниження трудовитрат і вартості виготовлення, як одиничних виробів, так і при дрібносерійному виробництві.
• Невисока вартість зварювання і можливість автоматизувати процес шляхом використання апаратів з пристроєм безперервної подачі зварного дроту.
• Равнопрочность зварного шва і з'єднуються виробів.

З недоліків можна відзначити:

• Необхідність мати досить дороге обладнання;
• Необхідний досвід в зварювальних роботах.

Болтові з'єднання при виробництві виробів з профільної труби зустрічаються досить часто. Зазвичай вони використовуються в розбірних навісах з профільної труби або у виробах, що виробляються для масового споживання.

Болтові з'єднання найбільш прості для монтажу навісу з профільної труби своїми руками, фото приєднаного елемента каркаса

Основними достоїнствами таких з'єднань є:

• Простота виконання збірки;
• Немає необхідності в додатковому обладнанні;
• Можливість повного демонтажу споруди.

• Збільшується вага конструкції;
• Необхідні додаткові деталі кріплення;
• Міцність і надійність болтових з'єднань трохи нижче, ніж зварних.

підвівши підсумки

У статті було розглянуто конструкція і методи виготовлення найпростішого односхилого навісу з профільної труби своїми руками, однак, профільована труба досить «гнучкий» матеріал з якого можна зробити складні і естетично привабливі конструкції.

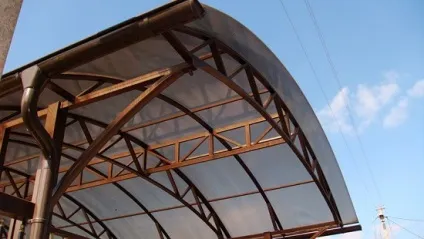

Складна конструкція для створення навісу з профтруби своїми руками, фото односхилого, купольного споруди
