Приймальний резервуар являє собою регулюючу ємність, яка дозволяє забезпечити тривалу рівномірну роботу насосів в найбільш економічному режимі при нерівномірному припливі стічних вод. Ці резервуари можуть бути відокремлені від будівлі насосної станції або поєднані з нею. Окремо стоять резервуари, хоча і забезпечують найкращі санітарні умови обслуговування станції, але значно дорожче суміщених, тому застосовуються порівняно рідко.

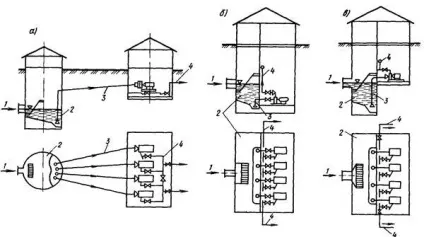

Мал. 19. Схеми каналізаційних насосних станцій
в - поєднана на скельних грунтах;
д - з шнековими підйомниками;
1 - підвідний колектор;
2 - приймальний резервуар;
3 - усмоктувальні трубопроводи;
4 - напірні трубопроводи;
Мінімальна місткість приймального резервуара повинна прийматися не менше максимальної подачі одного з насосів протягом 5 хвилин.
Глибину робочої частини приймального резервуара приймають рівною 1,5-2 м, рахуючи від лотка підвідного колектора. На ділянці розташування всмоктуючих труб насосів влаштовують приямок глибиною 0,5-0,7 м. Дно резервуара повинно бути з ухилом не менше 0,1 в сторону приямка.
Усмоктувальні труби діаметром до 500 мм влаштовують з коліном, розгортаючи прийомні отвори на дно приямку. При діаметрі більше 500 мм - всмоктуючий трубопровід починається безпосередньо від вертикальної стінки, що розділяє приймальний резервуар і машинний зал.
Для підтримки всіх насосів в постійній готовності до запуску, до всмоктувальній трубі кожного насоса підводять трубопроводи для взмучивания осаду. Крім того, по периметру приймального резервуара передбачається перфорований трубопровід взмучивания осаду. Вода в систему взмучивания забирається від напірних ліній основних насосів. Ця ж система використовується і для спорожнення напірних трубопроводів. У резервуар повинна бути підведена також лінія від напірного водопроводу технічної води для змиву забруднень зі стін і підлоги.
Над прийомним резервуаром не менше, ніж на 0,5 м вище рівня води в підвідному самопливному колекторі влаштовують перекриття. Для спуску в приймальний резервуар передбачають люки діаметром не менше 0,7 м.

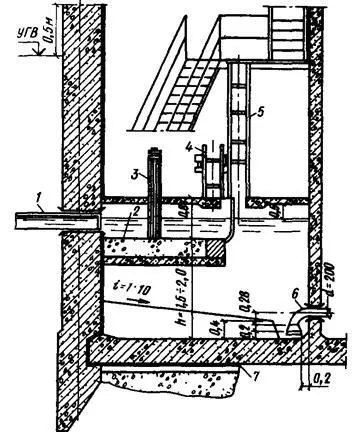

Мал. 20. Приймальний резервуар каналізаційної станції
1 - підвідний колектор;
2 - розподільний канал;
6 - всмоктуючий трубопровід;
