1 Поняття про телебачення Телебачення-це передача зображення об'єкта на деяку відстань (зазвичай зі звуковим супроводом). Виконав: Учень 11 класу Бадретдінов Линар

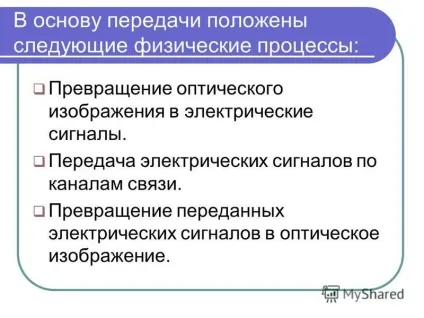

2 В основу передачі покладено такі фізичні процеси: Перетворення оптичного зображення в електричні сигнали. Передача електричних сигналів по каналах зв'язку. Перетворення переданих електричних сигналів в оптичне зображення.

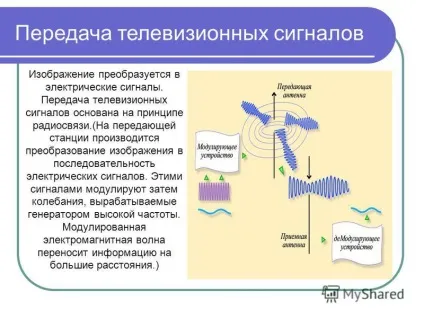

3 Зображення перетвориться в електричні сигнали. Передача телевізійних сигналів заснована на принципі радіозв'язку. (На передавальної станції виробляється перетворення зображення в послідовність електричних сигналів. Цими сигналами модулюють потім коливання, що виробляються генератором високої частоти. Модульована електромагнітна хвиля переносить інформацію на великі відстані.) Передача телевізійних сигналів

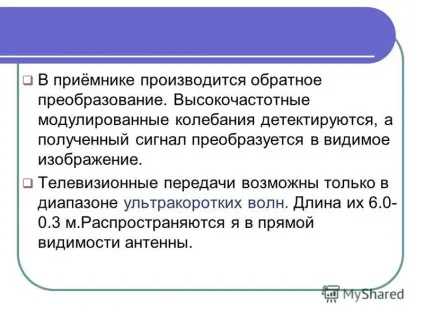

4 В приймачі виробляється зворотне перетворення. Високочастотні модульовані коливання детектируются, а отриманий сигнал перетвориться у видиме зображення. Телевізійні передачі можливі тільки в діапазоні ультракоротких хвиль. Довжина їх м.Распространяются я в прямої видимості антени.

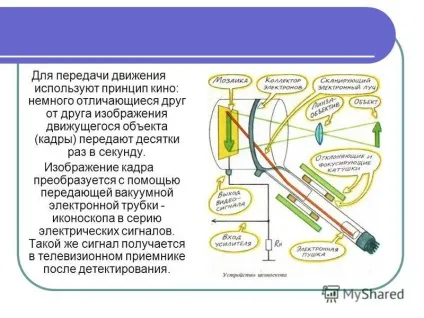

5 Для передачі руху використовують принцип кіно: трохи відрізняються один від одного зображення об'єкта, що рухається (кадри) передають десятки разів в секунду. Зображення кадру перетвориться з допомогою передавальної вакуумної електронної трубки - іконоскопа в серію електричних сигналів. Такий же сигнал виходить в телевізійному приймачі після детектування.

7 Структурна система монохроматичної телевізійної системи зображення

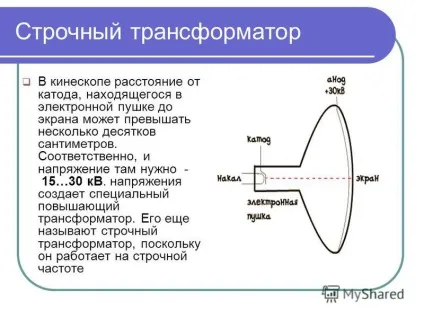

8 У кінескопа відстань від катода, що знаходиться в електронній гарматі до екрану може перевищувати кілька десятків сантиметрів. Відповідно, і напруга там потрібно - 15 ... 30 кВ. напруги створює спеціальний підвищувальний трансформатор. Його ще називають рядковий трансформатор, оскільки він працює на малої частоті Рядковий трансформатор

9 При попаданні електрона на екран виникає видиме світіння (випромінювання), також виникає і радіоактивне випромінювання. випромінювання

10 Щоб змусити електрон відхиляться від цента не обхідних електромагніти- необхідні 2 пари котушок. Одна пара буде відхиляти по горизонталі, інша - по вертикалі. Відхилення електрона від центру

12 Зображення на екрані Телевізора розгортається з частотою 50 полів в секунду. Однак, телевізійний стандарт дорівнює 25 кадрам в секунду. Тому один кадр при передачі розбивається на два поля парне і непарне. Така Розгортка Називається "черезрядковий" Черезрядкова

13 Буває ще "прогресивна розгортка" - коли весь кадр розгортається за один вертикальний хід променя. Вона використовується в комп'ютерних моніторах. прогресивна розгортка
