Основний модуль прийнятий рівним 100 мм.
Основні конструктивні елементи (несучі стіни, колони) будівлі розташовуються уздовж модульних координаційних осей (поздовжніх і поперечних). Відстань між координаційними осями в малоповерхових будівлях приймаються кратними модулю 3М (300 мм).
Для визначення взаємного розташування елементів будівлі застосовується сітка координаційних осей.
Координаційні осі наносяться штрихпунктирними тонкими лініями і позначаються, як правило, по лівій і нижній сторонам плану, маркуються, починаючи з лівого нижнього кута арабськими цифрами (зліва направо) і прописними буквами українського алфавіту (від низу до верху) в колах діаметром 6 ... 12 мм (рис . 2).
Мал. 2. Приклад маркування координаційних осей
Розміри на будівельних кресленнях проставляються в міліметрах і наносяться, як правило, у вигляді замкнутого ланцюжка.
Розмірні лінії обмежуються зарубками - короткими штрихами довжиною 2 ... 4 мм, проведеними з нахилом вправо під кутом 45 ° до розмірної лінії. Розмірні лінії повинні виступати за крайні виносні лінії на 1 ... 3 мм. Розмірне число розташовується над розмірної лінією на відстані 1 ... 2 мм (рис. 3, а).
Для позначення положення січної площини розрізу або перетину будівлі застосовується разомкнутая лінія у вигляді окремих потовщених штрихів із зазначенням стрілками напрямку погляду. Лінію розрізу позначають арабськими цифрами (рис. 3, в). Початковий і кінцевий штрихи не повинні перетинати контур зображення.
Розміри будівель по висоті (висота поверхів) призначаються кратними модулів. Висота поверху будівлі визначається як відстань від рівня підлоги даного поверху до рівня підлоги розташованого вище поверху. У проектах житлових будинків висота поверху приймається рівною 2,8; 3,0; 3,3 м.
На фасадах і розрізах наносяться висотні позначки рівня елемента або конструкції будівлі від будь-якого розрахункового рівня, прийнятого за нульовий. Найчастіше за нульовий рівень (відмітка ± 0,000) приймається рівень чистого статі (покриття підлоги) першого поверху.
Відмітки рівнів вказуються в метрах з трьома десятковими знаками без позначення одиниць довжини і поміщаються на виносних лініях у вигляді стрілки з полицею. Сторони прямого кута стрілки проводяться суцільною товстою основною лінією під кутом 45 ° до виносної лінії (рис. 4).
Мал. 3. Нарис розмірів і положення розрізів:
а - розмірів і розмірних ліній; б - стрілок напрямку погляду;
в - положень розрізів
Мал. 4. Нанесення позначок рівня на видах:
а - розміри знака позначки рівня; б - приклади розташування і оформлення
знаків рівня на розрізах і перетинах; в - те ж, з пояснювальними написами;
г - приклад зображення знака рівня на планах
Знак позначки може супроводжуватися пояснювальними написами: Ур.ч.п. - рівень чистого статі; Ур.з. - рівень землі.
Відмітки на планах наносяться в прямокутниках (рис. 4, г). Відмітки вище нульового рівня позначаються зі знаком плюс (наприклад, + 2,700), нижче нуля - зі знаком мінус (наприклад, - 0,200).
У будівельних кресленнях прийняті наступні найменування видів будівель.
У найменуванні планів будівлі вказується відмітка чистої підлоги поверху, номер поверху або позначення відповідної площині; при виконанні частини плану - осей, що обмежують цю частину, наприклад:
План на відм. +3,000;
План 2 поверху;
План 3-3;
План на відм. 0,000 в осях 21-39, А-Д.
У найменуванні розрізів будівлі вказується позначення відповідної січної площини (арабськими цифрами), наприклад, Розріз 1-1.
У найменуванні фасадів будівлі вказуються крайні осі, між якими фасад розташований, наприклад:
Фасад 1-5;
Фасад 12-1;
Фасад А-Г.
До багатошаровим конструкціям виконуються виносні написи. розташовувані на полицях прямій лінії,
закінчується стрілкою (рис. 5). Послідовність написів (матеріал або конструкція шарів із зазначенням їх товщини) до окремих верств повинна відповідати послідовності їх розташування на кресленні зверху вниз і зліва направо.
На лініях-виносках. закінчуються полицею, поміщаються додаткові пояснення до креслення або номера позицій елементів в специфікації.
Мал. 5. Приклади виконання внесених написів
Графічні позначення матеріалів в перетинах і розрізах будівель і конструкцій наведені в дод. 3. Відстань між паралельними лініями штрихування вибираються в межах 1 ... 10 мм в залежності від площі штрихування і масштабу зображення. Позначення матеріалів не застосовуються на кресленнях, якщо матеріал однорідний, якщо розміри зображення не дозволяють нанести умовне позначення.
Умовні графічні зображення елементів будівлі і санітарно-технічних пристроїв наведені в дод. 4.

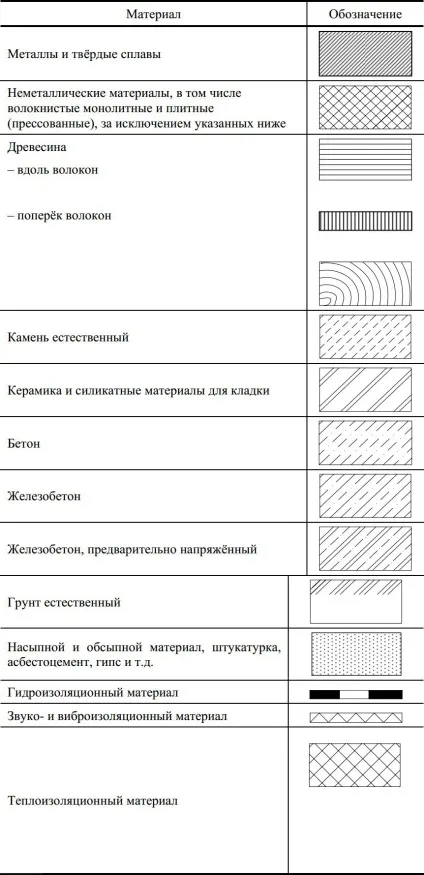

ГРАФІЧНЕ ПОЗНАЧЕННЯ МАТЕРІАЛІВ У РОЗРІЗАХ,
Перетину і ВИДАХ
