Правила проведення монтажу трубопроводу з міді своїми руками

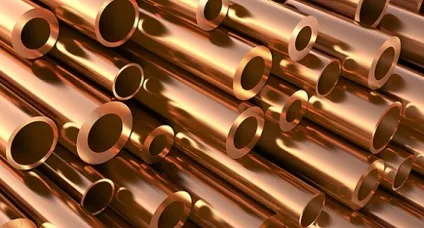

Мідні труби досить широко використовуються в різних інженерних системах будинків і квартир. Головними перевагами матеріалу є стійкість до корозії і впливу високої температури, а також ультрафіолетового випромінювання. Крім того, мідні труби можна легко гнути під будь-яким кутом, що спрощує підключення своїми руками.

Як недолік часто вказують на те, що матеріал має високу вартість, проте при таких відмінних характеристиках металу, його ціна не може бути низькою. Установка мідних трубопроводів виконується із застосуванням фітингів. Вони можуть бути обтискними або паєчний, в залежності від цього відрізняється і з'єднання мідних труб. Обтискні фітинги створюють роз'ємне з'єднання, а паєчний - нерознімне.

Головні переваги та сфери використання мідного трубопроводу

Мідні труби мають робочу температуру від -200 до +250 градусів, а також низьке лінійне розширення, що дозволяє успішно застосовувати їх для таких систем:

• опалення;
• водопроводу;
• кондиціонування;
• Транспортування газу;
• Отримання альтернативної енергії, наприклад, геліосистем.

При установці мідних трубопроводів для подачі холодної і гарячої води, можна не турбуватися про зарастании або замулювання внутрішнього перетину. Також вони не руйнуються під впливом хлору, який у великій концентрації додається у водопровідну воду. Навпаки, хлор створює на внутрішній стінці трубопроводів найтонший захисний шар, що значно подовжує термін експлуатації магістралей. У свою чергу, незначна кількість міді виділяється в воду для пиття, що благотворно впливає на здоров'я людини.

Особливості установки труб для водопроводу

Монтаж мідного водопроводу для холодної і гарячої води не відрізняється за технологією. Однак слід звернути увагу на зовнішній вигляд трубопроводів і відповідних фітингів: на деталі, призначені для гарячої води, наноситься теплоізоляція з ПВХ плівки. Монтаж мідних труб для водопостачання може бути здійснений одним із таких способів:

1. З використанням різьбових фасонних елементів.
2. Із застосуванням пайки.

Цангові з'єднання різьбовими фітингами - найлегший і доступний для установки своїми руками спосіб підключення.

Різьбові фітінги створюють роз'ємні з'єднання, які можна багаторазово відкручувати або закручувати при необхідності. Для того щоб здійснити монтаж, необхідно:

1. Одягти на труби обжимную гайку.
2. Надіти зверху обтискне кільце.
3. Поєднати елементи між собою.
4. Затягнути гайку.

Обтискне кільце відповідає за герметичність з'єднання, тому не підлягає повторному використанню. Якщо з'єднання довелося розкрутити, гумове кільце варто поставити нове. Труби з міді можна гнути в будь-якому напрямку, а тому є можливість заощадити на кількості фітингів.

З'єднання методом пайки - дещо складніший спосіб монтажу, проте, цілком здійсненний своїми руками. Необхідно бути обережним і дотримуватися всіх заходів безпеки при роботі з відкритим вогнем. Саме з'єднання складається з таких етапів:

1. Очищення кінців труби і фасонного виробу наждачним папером до чистого металу.
2. Пензликом тонко наноситься шар паяльного флюсу.
3. Труба вставляється в фітінг до максимальної позначки.
4. Місце з'єднання нагрівається газовим пальником або будівельним феном.
   Дуже важливо рівномірно розігріти сполучаються елементи, для цього рекомендується користуватися паяльною лампою з двома пальниками.
5. Коли температура розігріву буде достатньою для плавлення припою, його вводять в місце з'єднання.
6. Після затвердіння можна видалити надлишки флюсу.

У продажу представлені мідні фітинги із заздалегідь передбаченим припоєм в спеціальному жолобі. Це спрощує монтаж своїми руками: досить лише ввести кінець змащеного флюсом трубопроводу і нагріти до необхідної температури. Припій розплавиться і затечет в щілину між трубою та фітингом, створюючи надійне з'єднання.

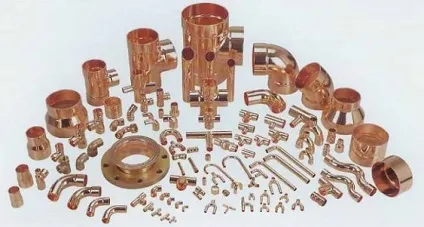

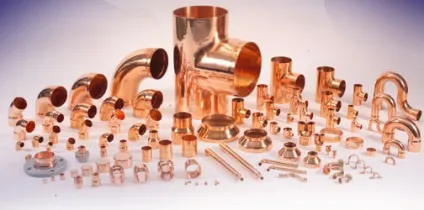

Фітинги для мідних труб

Особливості монтажу системи опалення з використанням мідних труб

Монтаж мідних труб для системи опалення починається з підготовчих робіт. Матеріал можна легко гнути і різати, проте робити це необхідно правильним чином. Основні рекомендації:

1. Перед монтажем необхідно порізати труби на відрізки необхідної довжини.
2. Різати труби для опалення краще труборізом або ножівкою по металу.
3. Внутрішня поверхня трубопроводів повинна бути очищена від задирок і металевої стружки. Для виконання цього завдання потрібно напилок і сусід.
4. Місце відрізу необхідно вирівняти, особливо в тих випадках, коли різка здійснювалася ножівкою по металу, що трохи деформує трубу.
5. Гнути трубне виріб можна вручну або з використанням спеціального інструменту.
6. Якщо в системі опалення передбачені вигнуті ділянки особливо складної форми, рекомендується використовувати трубогиб. Такий вигин вбереже матеріал від небажаного залома, який згодом може стати місцем утворення корозії.
7. Гнути вироби слід з мінімально допустимим радіусом.
8. Радіус вигину при виконанні роботи труборізом повинен становити не менше 3, 5 діаметра трубопроводу. Якщо гнути труби вручну, слід виконувати радіус вигину не менше 8 діаметрів.

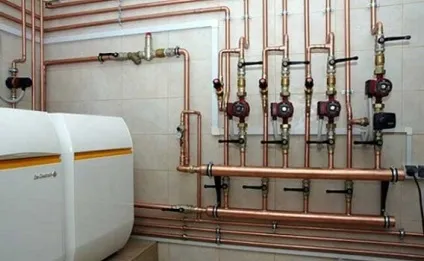

Система опалення з мідними трубами

З'єднання елементів системи опалення з міді здійснюється двома вже відомими способами:

• Обтискними фітингами;
• Методом пайки.

Завдяки тому, що мідь можна легко гнути, монтаж виконувати нескладно і буде потрібно невелика кількість фітингів. Однак необхідно пам'ятати про деякі правила комбінування матеріалів в системі опалення.

Мідні труби не можна підключати до алюмінієвих радіаторів.

Якщо використання алюмінієвих радіаторів неможливо уникнути, необхідно виконувати перехід через сталеву трубу. Це допоможе уникнути початку утворення корозії при стикуванні міді і алюмінію. Що стосується радіаторів з інших матеріалів, наприклад, сталевих або чавунних, подібних проблем не виникає.

Мета і призначення теплоізоляції

Теплоізоляція мідних труб є спінений матеріал, призначений для систем холодного та гарячого водопостачання, опалення, а також кондиціонування.

Теплоізоляція виготовляється зі стійкого до агресивного середовища матеріалу, що не боїться механічних навантажень, має тривалий термін експлуатації і при цьому доступну вартість. Головні завдання, які виконує теплоізоляція, такі:

• Зниження втрати тепла;
• Зниження рівня шуму.

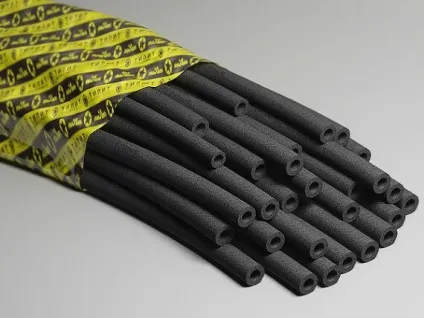

Теплоізоляція для мідних труб

Теплоізоляція відрізняється за способом теплопередачі і може бути:

За варіанту розміщення на магістралях, теплоізоляція буває:

Найпопулярніший матеріал для теплоізоляції, який застосовується, в тому числі для системи опалення - це спінений поліетилен. Поліетилен виготовляється у вигляді оболонок для труб, які легко приймають її форму. Вартість такої ізоляції копійчана, а зменшення тепловтрат досить істотне. Завдяки теплоізоляції можна зробити будинок теплим і затишним в будь-який час року.

Пайка мідних труб
