Правила експлуатації автоматичних фідерних вимикачів

Правила експлуатації автоматичних фідерних вимикачів

Автомати перед спуском в шахту оглядають, переконуються у відсутності пошкоджень вибухонепроникної оболонки, ввідних пристроїв, рукояток вимикача і блокувального роз'єднувача, оглядових вікон, механічного блокування, заземлюючих затискачів, а також в тому, що всі кріпильні болти щільно затягнуті, на місці заглушки і кільця ущільнювачів в кабельних вводах. При огляді перевіряють стан вибухозахисних поверхонь, цілісність і надійність монтажу вбудованої електричної апаратури, надійність приєднання силових і контрольних проводів. За допомогою мегомметра вимірюють опір ізоляції струмоведучих частин відносно корпусу, яке повинно бути не менше 6 МОм. Для попередження пробоїв діодів у автоматів серії АВ перед перевіркою опору ізоляції блок БРУ повинен бути знятий.

У автоматів серії АФВ перевіряють відсутність затираний в шарнірних з'єднаннях механізму вільного розчеплення та інших рухомих частин вимикача, наявність і надійність кріплення дугогасних камер. Зазори плоских з'єднань оболонок автоматів не повинні перевищувати 0,2 мм. Як зазначалося, зазор контролюється щупом не менше ніж в чотирьох точках з'єднання, розташованих рівномірно по периметру при нормальній затягуванні кріплення. Необхідно провести випробування автомата під напругою. До подачі напруги автомат повинен бути заземлений.

Непрямим методом перевіряють дію механізму вільного розчеплення та максимального струмового захисту. Для цього у автоматів АФВ-1А, АФВ-2А і АФВ-ЗА поворотом рукоятки типу прапорця замикається ланцюг котушки перевірки. Якщо покажчики на обох реле максимального струму попередньо були встановлені проти контрольної мітки 380 або 660 В (в залежності від напруги мережі живлення), то при справних максимальному реле і механізмі вільного розчеплення поворот рукоятки типу прапорця як в одну, так і в іншу сторону викликає відключення автомата. Максимальний струмовий захист вважається справною, якщо її спрацювання відбувається не менше ніж при трьох поворотах рукоятки типу прапорця в одну сторону. Час утримання рукоятки в положенні перевірки не повинна перевищувати 0,2 с.

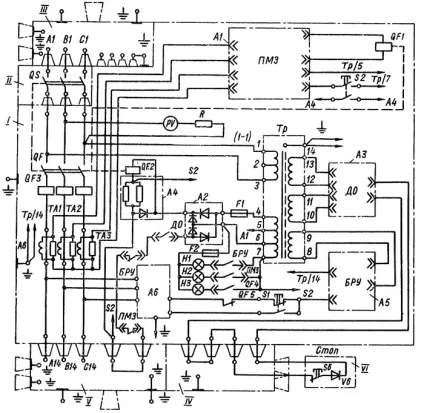

Мал. 27. Електрична схема вибухобезпечних автоматичних фідерних вимикачів АВ-200ДС) і АВ-320ДС):
(7, II - відділення вимикача і роз'єднувача; III, V - відділення вводів і висновків; IV - камера контрольних вводів; VI - пульт дистанційного відключення).

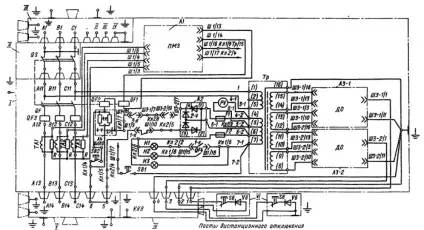

Мал. 28. Електрична схема вибухобезпечного автоматичного фидерного вимикача АВ-320Д02.

У автоматів серії АВ після включення блокувального роз'єднувача QS (рис. 27 і 28) напруга подається на трансформатор Тр і вольтметр
PV. Відсутність світіння ламп HI (ВРУ) і Н2 (ПМЗ) свідчить про нормальний стан електричної схеми та тим, хто відходить від автомата силовому приєднання. Світіння лампи Н2 вказує на те, що контакт блоку ПМЗ блокує включення ланцюга нульового расцепителя QF2 і тим самим неможливо включити автоматичний вимикач QF. Натискання на кнопку S2 [Взвод захисту) переводить блок ПМЗ в робочий стан, і його контакт в ланцюзі QF2 замкнеться. Ланцюг расцепителя QF2 буде Незаблокована для включення, якщо контакти ланцюга дистанційного відключення ДО і пристрої БРУ також замкнуті.

Впливом на кнопку S1 (Перевірка БРУ) перевіряється робота пристрою БРУ. В цьому випадку до вимірювальної частини БРУ підключається блок приєднання А6, в якому резистор із заданою уставкой опору ізоляції з'єднаний з землею. Спрацьовування пристрою БРУ призводить до блокування включення ланцюга нульового расцепителя QF2 і, отже, до неможливості включення QF.

Під час доставки автомата на робоче місце необхідно стежити за тим, щоб він не зазнавав значних ударів і струсів. Встановлюють автомат, як правило, на розподільні пункти ділянки.

Монтаж автомата зводиться до його встановлення на робочому місці, підключенню до мережі і заземлення корпусу. Розібраний кінці ввідного кабелю (від джерела струму) приєднуються до клем в відділенні вводів, а кінці кабелю, що йде до струмоприймачів, - до затискачів у відділенні висновків. Ні-іспользованнние отвори кабельних висновків закривають заглушками і ущільнюють гумовими кільцями.

Після монтажу слід оглянути внутрішні частини автомата, випробувати його в роботі (включення і відключення) вручну, встановити відповідні уставки струму спрацьовування захисту максимального струму. Уставка струму спрацювання у автоматів серії АФВ вибирається шляхом встановлення покажчиків на обох реле максимального струму проти цифр, відповідних обраної уставки струму спрацювання, а в автоматах серії АВ - установкою рукоятки потенціометра блоку ПМЗ на відповідне поділ шкали (табл. 14).

14. Уставки струму спрацювання автоматичних фідерних автоматів серії АВ

При подачі напруги на введення автомата серії АФВ перевіряють чіткість його включення і відключення за допомогою рукоятки і дію максимального струмового захисту, а в автоматі АФВД-2БК, крім того, - дистанційне відключення натисканням на кнопку Стоп пульта дистанційного відключення. При подачі напруги на введення автомата серії АВ і включенні блокувального роз'єднувача вольтметр повинен показувати напруга мережі, а після натискання на кнопку S2 (Взвод захисту) і установки рукоятки автоматичного вимикача в положення Включено повинна загорятися лампа підсвічування шкали вольтметра, що має білий світлофільтр. При натисканні на кнопку Стоп пульта дистанційного відключення або при установці рукоятки автоматичного вимикача в положення Відключено лампа підсвічування вольтметра повинна згаснути.

Перед включенням автомата в роботу необхідно перевірити цілісність заземлюючих провідників, а також дія пристрою БРУ і блоку ПМЗ, як це описано вище. При наявності приєднаного до автомата реле витоку слід перевіряти спрацьовування незалежного розчеплювача автомата, натискаючи на кнопку Перевірка реле витоку.

15. Можливі несправності вибухобезпечних автоматів і методи їх усунення

Автомат не вклю-чає

1. розрегульований механізм вільного розчеплення

1. Відрегулювати механізм і усунути заїдання (для автоматів серій АФВ і АФВД-2БК)

2. Обрив або замикання жил кабелю, що підключає кнопку дистанційного від-ключення

2. Усунути обрив або за-поневірянь (для автоматів АФВД-2БК і АВ, то ж для п. 3 і 4)

1. Розібрати і очистити кон-тактні поверхні (для всіх автоматів)

Технічне обслуговування автомата виробляють щозміни, щодоби і щотижня, а поточний ремонт - щоквартально.

При щозмінного технічного обслуговування виробляють зовнішній огляд автомата, перевіряють візуально цілісність оболонки, наявність і справність заземлення корпусу, наявність пломби та етикетки призначення. Ремонтні роботи по зауважень обслуговуючого персоналу і чергового електрослюсаря зазвичай виконують в ремонтну зміну. При щодобовому технічному обслуговуванні окрім робіт, передбачених щозмінним обслуговуванням, перевіряють дію пристрою БРУ.

Поточні ремонти проводять при повному знятті напруги з автомата. Крім робіт, які виконуються при технічному обслуговуванні, при поточному ремонті виробляють роботи по перевірці вибухозахисних поверхонь фланців, ущільнюючих прокладок, надійності кріплення проводів силового ланцюга і ланцюгів управління до затискачів, цілісності ізоляторів прохідних затискачів, стану монтажу внутрішньої проводки, справності механічних блокувань, якості ущільнень кабелів у вводах, дії максимального струмового захисту, пристрої БРУ і дистанційного відключення автомата, а також усувають можливі несправності.

Після відключення струму к.з. автоматом серії АФВ його автоматичний вимикач повинен бути оглянутий, очищений від кіптяви і бризок металу. Періодично, але не рідше одного разу на квартал, у автоматів серії АФВ знімають і оглядають дугогасительниє камери. При цьому потрібно стежити за тим, щоб окремі пластини деіонних решіток не торкалися одне одного, контакти вимикача не зачіпав за стінки камер і не стосувалися сталевих пластин решітки. При виявленні на контактах крапельок металу або слідів обгорання зачищають робочу поверхню контактів.

Головні контакти автомата повинні стикатися з площини, розривні - по лінії не менше ніж на 75% ширини контактів. Відносне зміщення рухомих і нерухомих контактів по ширині допускається не більше 1 мм. Розчин у основних контактів повинен бути не менше 60 мм, зазор між головними контактами в момент зіткнення розривних контактів - не менше 2,5 мм.

В процесі експлуатації періодично проводять перевірку дії БРУ (не рідше одного разу в тиждень) і максимального струмового захисту (не рідше одного разу на місяць) непрямими методами, а також опору ізоляції силового ланцюга, яке повинно бути не менше 1 МОм для кожної фази. Перевірка максимального струмового захисту методом первинного струму виробляється на всіх уставках реле не рідше одного разу на 6 міс за методикою, наведеною в інструкції з перевірки максимального струмового захисту шахтних апаратів (Додаток до Правил безпеки). Характерні несправності вибухобезпечних автоматів, ймовірні причини, що викликають ці несправності, і методи їх усунення наведені в табл. 15.
