Під катом - історія випилювання интерфейсного роз'єму для зовнішнього підключення жорсткого диска, тести швидкості і багато фотографій.
1. Трохи історії
Колись давним-давно в персональних комп'ютерах жорстких дисків не було взагалі, і питання про їх швидкому підключенні не стояв.

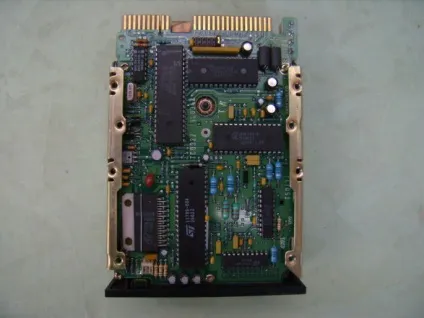

Потім з'явилися жорсткі диски стандарту ST-412 (вони ж MFM), але швидке підключення їм ще не було потрібно - їх інтерфейсний контролер теж треба було брати з собою, так як на чужому контролері диск, як правило, не працював.
Згодом MFM-інтерфейс був витіснений IDE і SCSI.
SCSI інтерфейс був досить непоганий за своїми характеристиками, забезпечував високу швидкість передачі і підтримував гарячу заміну дисків і зовнішнє підключення пристроїв, але був досить дорогий через свою початкової орієнтації на серверні застосування і тому в ПК зустрічався рідко.

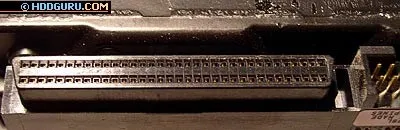

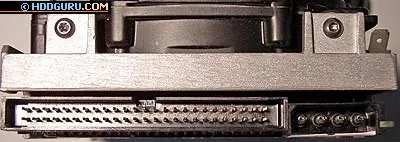

Роз'єм SCA80. Внутрішній.

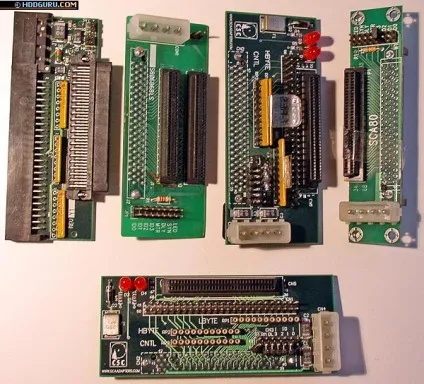

Роз'єми зовнішні в асортименті
Дешевший і тому набув широкого поширення інтерфейс IDE (PATA) такими можливостями похвалитися не міг, тому для швидкого підключення дисків доводилося використовувати милиці на кшталт такого:
2. Кабель
Власне кабель упакований в прозорий поліетиленовий пакетик з клямкою.
Зовнішня ізоляція чорна, кабель досить жорсткий, довжина гнучкої частини від роз'єму до роз'єму 455 мм.
На одному кінці роз'єм eSATAp з додатковою парою контактів для лінії +12 В, на іншому - суміщений 22-контактний роз'єм SATA.
На цьому можна перейти безпосередньо до пілілову.
3. Роз'єм
Як вже було сказано вище, в роз'єм eSATAp можна вставити кабель eSATA, а ось навпаки - немає:
При цьому знайти планку з роз'ємом eSATA нескладно, а з eSATAp - набагато важче. Як в цьому випадку підключити кабель?
Можна взяти роз'єм eSATA, розібрати його і додати туди відсутні контакти:
(Джерело фото)
У мене такої планки не було, тому я вирішив піти своїм шляхом.
Крок і ширина контактів в роз'ємах SATA і eSATA збігається.
Тому зі старої материнської плати була Випаяв пара роз'ємів SATA, а ще з чогось - роз'єм USB.

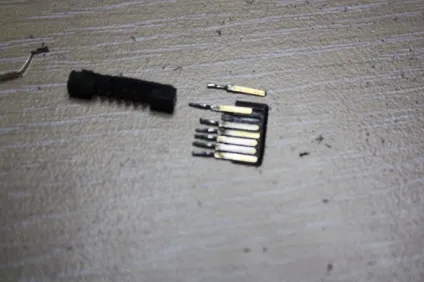

Беремо викрутку і розламуємо USB:
Потім видаляємо кусачками все зайве з роз'єму SATA. Приміряємо результат до eSATA і переконуємося, що лізе. Залишилося додати USB.
Спилюємо напилком зайве з роз'єму.

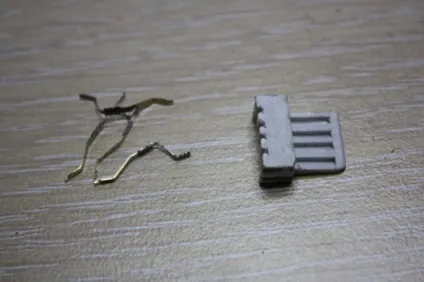

Витягуємо з USB контакти і теж пиляємо з того боку, де їх не було:
І з боків теж пиляємо.
Складаємо дві частини разом, пробуємо запхати куди треба - лізе.
А тепер пробуємо витягнути.
Ой, воно зламалося!
Другий підхід до снаряду.
Беремо биту матрицю від ноутбука.
Перевертаємо її зворотною стороною і відриваємо пластикову наклейку.
Знаходимо ділянку позолоченою фольги з мінімумом отворів.
Вирізаємо.

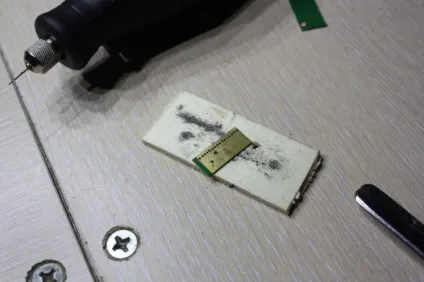

Беремо тонке свердло і рассверливаем перехідні отвори.

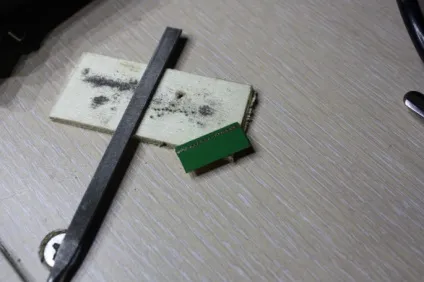

Зачищаємо надфілем зворотну сторону.
Розмічаємо, процарапивают в потрібних місцях фольгу до текстоліту, паяем залишився роз'єм, перевіряємо на відсутність КЗ.
Повертаємо на місце контакти USB.
Перевіряємо точність обробки.
Додаємо вилку USB для живлення.
Знову пиляємо і паяем.
Якось так могла б виглядати конструкція контакту +12. Але вже не буде через втрату актуальності.
Так, про ізоляційну стрічку адже мало не забули.
Для перевірки швидкості використовувалися 3 накопичувача форматом 2,5 "- звичайний жорсткий диск і 2 SSD різних моделей. Перевірка виконувалася на інтерфейсі SATA2.
Результати перевірки наведені на нижченаведених скріншотах.

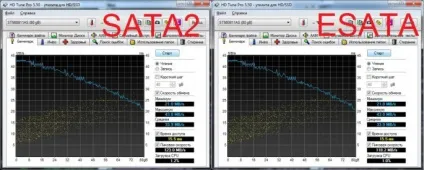

HDD:

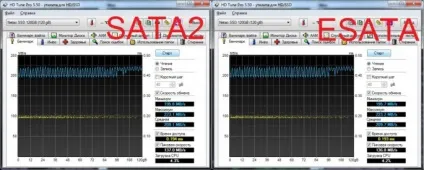

SSD №1

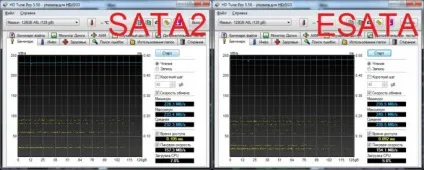

SSD №2
1. Кабель цілком працездатний і рекомендується до покупки.
2. Якщо оригінального роз'єму для його підключення немає, то його можна зробити на коліні з підручних засобів.
3. Навіть перехідник наколеночного виготовлення здатний працювати на швидкостях SATA2.
