Поділюване середовище передачі даних 1

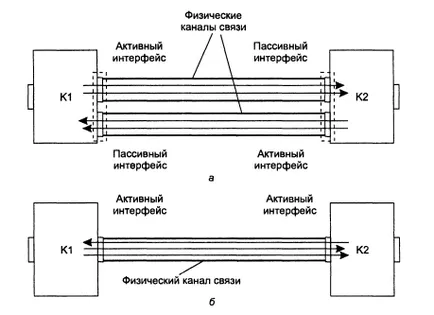

Ще одним параметром розділяється каналу зв'язку є кількість підключених до нього вузлів. Можуть бути різні варіанти поділу каналів зв'язку між інтерфейсами. На рис. 3.5, а комутатори К1 і К2 пов'язані двома односпрямованим фізичними каналами, тобто такими, за якими інформація може передаватися тільки в одному напрямку. В цьому випадку передавальний інтерфейс є активним, і фізичне середовище передачі знаходиться під його керуванням. Пасивний інтерфейс тільки приймає дані. Проблема поділу каналу між інтерфейсами тут відсутня.

На рис. 3.5, б комутатори К1 і К2 пов'язані каналом, який може передавати дані в обидві сторони, але тільки поперемінно. При цьому виникає необхідність в механізмі синхронізації доступу інтерфейсів К1 і К2 до такого каналу. Узагальненням цього варіанту є випадок, показаний на рис. 3.5, в, коли до каналу зв'язку підключаються кілька (більше двох) інтерфейсів, утворюючи загальну шину.

Спільно переглянуте декількома інтерфейсами фізичний канал називаютразделяемим (shared). Часто застосовують також термінразделяемая середовище передачі даних.

Мал. 3.5. Спільне використання каналу зв'язку

У локальних мережах розділяються середовища використовуються досить часто завдяки простоті і економічності їх реалізації. Цей підхід, зокрема, застосовується в домінуючою сьогодні в локальних мережах технології Ethernet, а також в популярних в минулому технологіях Token Ring і FDDI.

· Топологія мережі - це. Перерахуйте конфігурації топології?

· Що означає фраза «Визначити маршрут»?

Лекція 4. Принципи пакетної і канальної передачі даних

Мережі з комутацією каналів

Передача зі встановленням логічного з'єднання

Передача зі встановленням віртуального каналу

5. Контрольні питання

Мережі з комутацією каналів

У мережах з комутацією каналів вирішуються приватні задачі комутації:

· В якості інформаційних потоків виступають дані, якими обмінюються пари абонентів.

· Для всіх можливих потоків заздалегідь визначаються маршрути.

· Маршрути фіксуються в таблицях, в яких ознаками потоку ставляться у відповідність ідентифікатори вихідних інтерфейсів комутаторів.

· На підставі цих таблиць відбувається просування і мультиплексування даних.

Рішення всіх цих завдань має свої особливості.

Елементарний канал (або просто канал) - це базова технічна характеристика мережі з комутацією каналів, що представляє собою деяке фіксоване в межах даного типу мереж значення пропускної здатності.

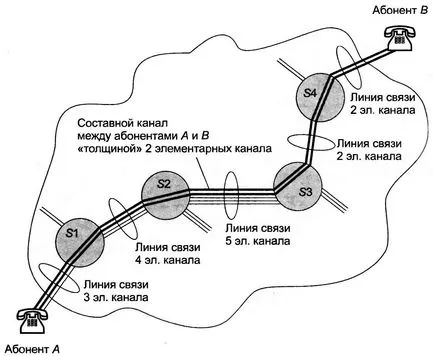

Припустимо, що мережа (рис. 4.1) характеризується елементарним каналом Р біт / с і інтенсивність інформаційного потоку між абонентами не перевищує 2Р біт / с. Тоді для обміну даними досить мати в своєму розпорядженні по парі елементарних каналів. Ці елементарні канали позначені товстими лініями.

Мал. 4.1. Складовою канал в мережі з комутацією каналів

У розглянутому прикладі для з'єднання абонентів А і В був створений складовою канал «товщиною» в два елементарних каналу.

Зв'язок, побудовану шляхом комутації (з'єднання) елементарних каналів, називають складовим каналом.

Властивості складеного каналу:

# 9633; на всьому своєму протязі складається з однакової кількості елементарних каналів;

# 9633; має постійну і фіксовану пропускну здатність на всьому своєму протязі;

# 9633; створюється тимчасово на період сеансу зв'язку двох абонентів;

# 9633; дані, що надійшли в складовою канал, гарантовано доставляються абонента без затримок, втрат і з тією ж швидкістю;

# 9633; після закінчення сеансу зв'язку елементарні канали, що входили в складовою канал, звільняються.

Просування даних в мережах з комутацією каналів відбувається в два етапи:

2. За підготовленому складеному каналу передається основний потік даних, для передачі якого вже не потрібно ніякої допоміжної інформації. Комутація даних в комутаторах виконується на основі локальних ознак - номерів елементарних каналів.

Якщо на шляху між викликає і викликається абонентами відсутні вільні елементарні канали або викликається вузол зайнятий, то відбувається відмова у встановленні з'єднання.

Статичний ручний режим встановлення з'єднання характерний для створення високошвидкісних телекомунікаційних каналів між містами і країнами і виконується адміністратором мережі.
