Побутові газові прилади

Газовими приладами називають пристрої, що використовують теплову енергію, що отримується від спалювання газу, для приготування їжі, отримання гарячої води для господарських потреб і опалення приміщень.

Газові прилади підрозділяються на пристрої для приготування їжі - кухонні многогорелочние підлогові плити, настільні та туристські; пристрою для нагріву води - проточні та ємнісні водонагрівачі; опалювальні прилади з використанням повітря або води в якості теплоносія.

У житлових будинках дозволяється передбачати установку опалювального газового обладнання для поквартирного опалення, гарячого водопостачання та побутових плит. Поверховість житлових будинків при установці газового обладнання для опалення та гарячого водопостачання з відводом продуктів згоряння в димовий канал і газових плит приймається по СНиП 2.08.01.

Установку газових плит в житлових будинках слід передбачати в приміщеннях кухонь висотою не менше 2,2 м, що мають вікно з кватиркою (фрамугою) або конструкцією жалюзійного типу, витяжний вентиляційний канал і природне освітлення. При цьому внутрішній об'єм приміщень кухонь повинен бути, м3, не менше:

- для газової плити з 2 пальниками - 8;

- то ж з 3 пальниками - 12;

- то ж з 4 пальниками - 15.

В існуючих житлових будинках допускається установка газових плит:

- в приміщеннях кухонь висотою не менше 2,2 м і об'ємом не менше, наведених вище вимог, при відсутності вентиляційного каналу та неможливості використання в якості такого каналу димоходів, але при наявності в приміщенні вікна з кватиркою (фрамугою) у верхній частині вікна або конструкції жалюзійного типу;

- в коридорах окремих квартир при наявності в коридорі вікна з кватиркою або фрамугою у верхній частині вікна, при цьому прохід між плитою і протилежною стіною повинен бути шириною не менше 1 м, стіни і стелі коридорів з горючих матеріалів повинні бути оштукатурені, а житлові приміщення відділені від коридору щільними перегородками і дверима;

- в кухнях з похилими стелями, що мають висоту в середній частині не менше 2 м, установку газового обладнання слід передбачати в тій частині кухні, де висота не менше 2,2 м.

В існуючих житлових будинках заввишки до 10 поверхів включно допускається установка газових плит в приміщеннях, що мають висоту менше 2,20 м до 2,0 м включно, якщо ці приміщення мають об'єм не менше ніж в 1,25 рази більше нормативного. При цьому в будівлях, які не мають виділеної кухні, обсяги приміщень, де встановлюються газові плити, повинні бути в два рази більше (наявність вентиляційного каналу обов'язково). При неможливості виконання зазначених вимог установка газових плит в таких приміщеннях може бути допущена в кожному конкретному випадку за погодженням з місцевим органом санітарного нагляду і місцевим органом газового нагляду.

Допускається установка газових побутових плит в будовах (літніх кухнях), розташованих поза житловими будинками.

Для гарячого водопостачання слід передбачати проточні або ємкісні газові водонагрівачі, а для опалення та гарячого водопостачання - ємнісні газові водонагрівачі, малометражні опалювальні котли та інше опалювальне газове обладнання (конвектори, калорифери, каміни, термоблоки), призначене для роботи на газовому паливі.

Допускається переведення на газове паливо малометражних (малогабаритних) опалювальних котлів заводського виготовлення, призначених для твердого або рідкого палива. Переобладнані на газове паливо опалювальні установки повинні бути обладнані газовими пальниками з автоматикою безпеки. В одному приміщенні житлових будинків не допускається передбачати установку більше двох ємкісних водонагрівачів або двох малометражних опалювальних котлів або двох інших типів газового обладнання.

Для опалення приміщень житлових будинків висотою до 10 поверхів включно допускається передбачати газові каміни, конвектори, калорифери та інші типи опалювального газового обладнання заводського виготовлення з відводом продуктів згоряння через зовнішню стіну будівлі (за схемою, передбаченою заводом-виготовлювачем). При цьому подачу газу до газового обладнання, що встановлюється в приміщеннях житлового будинку (в тому числі і розташованих в них громадських установ) слід передбачати самостійними відгалуженнями, на яких у місці приєднання до газопроводу повинен установлюватися поза приміщеннями, де встановлено газове обладнання, що відключає пристрій. З'єднання труб, що прокладаються в житлових (службових) приміщеннях слід виконувати зварними, різьбові з'єднання допускаються тільки в місцях підключення газопроводу до опалювального газового обладнання та установки пристрою, що вимикає перед ним. Газові пальники опалювального газового обладнання повинні бути оснащені автоматикою безпеки і регулювання. Допускається установка в кухні проточного газового водонагрівача кухонного типу (тепловою потужністю до 10 кВт), призначеного для короткочасної роботи з виходом продуктів згоряння в приміщення за умови забезпечення одночасного користування газовою плитою та водонагрівачем шляхом установки L - подібного триходового крана, який дозволяє користуватися тільки одним приладом, при цьому:

- об'єм кухні повинен бути не менше 21 м 3;

- кількість повітря, що видаляється з приміщення кухні, згідно з вимогами СНиП 2.08.01 має бути не менше 90 м 3 / год;

- в приміщенні кухні слід встановлювати сигналізатор микроконцентраций оксидів вуглецю з блоком (клапаном) автоматичного відключення подачі газу до водонагрівача.

Установку водонагрівачів, опалювальних котлів та опалювальних апаратів з відводом продуктів згоряння в димохід або через зовнішню стіну будівлі слід передбачати в кухнях або у відособлених нежилих приміщеннях, призначених для їх розміщення. Опалювальні апарати конвекторного типу з герметичною камерою згоряння та відводом продуктів згоряння через зовнішню стіну будівлі (за схемою, передбаченою заводом-виготовлювачем) можуть встановлюватися в житлових і службових приміщеннях. Теплова потужність конвекторів, що встановлюються в житлових приміщеннях не повинна перевищувати 7,5 кВт.

Установку газового опалювального обладнання сумарною тепловою потужністю до 30 кВт дозволяється передбачати в приміщенні кухні (незалежно від наявності плити та проточного водонагрівача) або у відокремленому приміщенні, внутрішній об'єм кухні при установці опалювального обладнання з відводом продуктів згоряння в димохід, повинен бути на 6 м3 більше. Відведення продуктів згоряння від опалювальних апаратів тепловою потужністю до 30 кВт дозволяється проводити через димохід або через зовнішню стіну будівлі.

Установку газового опалювального обладнання тепловою потужністю понад 30 кВт до 200 кВт слід передбачати у відособлених нежилих, вбудованих або прибудованих до житлових будинків приміщеннях, які відповідають наступним вимогам:

Відокремлені вбудовані та прибудовані приміщення, де розміщується опалювальне газове обладнання сумарною тепловою потужністю від 30 до 200 кВт повинно відповідати наступним вимогам:

- висота приміщення не менше - 2,5 м;

- наявність природної вентиляції з розрахунку: витяжка - в обсязі триразового повітрообміну в годину; приплив - в об'ємі витяжки плюс додаткової кількості повітря для горіння газу (при заборі повітря із приміщення);

- розміри витяжних і припливних пристроїв повинні визначатися розрахунком;

- обсяг приміщення слід передбачати не менше наведеного в табл. 8.1.

Сумарна теплова потужність опалювального газового обладнання, кВт

Обсяг приміщення, м3

більше 60 до 200

З умов розміщення та експлуатації газового обладнання, але не менше 15,0

Відокремлені приміщення для розміщення опалювального обладнання сумарною тепловою потужністю понад 30 до 200 кВт і приміщення в підвалах житлових будинків, що належать громадянам на правах особистої власності для розміщення опалювального обладнання, повинні мати природне освітлення з розрахунку заскління 0,03 м 2 на 1 м 3 об'єму приміщення і огороджувальні від суміжних приміщень конструкції з межею вогнестійкості не менше 0,75 год і межею поширення вогню по конструкції, рівним нулю.

При установці в кухнях і приміщеннях житлових будинків проточних і ємнісних газових водонагрівачів, малометражних опалювальних котлів та інших опалювальних апаратів, призначених для роботи на газовому паливі і мають відводи продуктів згоряння в димоходи, слід передбачати контроль микроконцентраций чадного газу 0,005% (об'ємних) СО і контроль довибухових концентрацій газу (20% нижньої концентраційної межі займистості далі - НКМЗ) шляхом установки квартирних сигналізаторів з виводом на індивідуальну попереджувальний ю сигналізацію.

Ці вимоги не поширюються на приміщення, в яких встановлюються газові конвектори, проточні та ємнісні водонагрівачі і опалювальне обладнання з герметичною камерою згоряння, у яких забір повітря для горіння і відведення продуктів згоряння газу здійснюється через зовнішню стіну будівлі. Допускається застосування сигналізаторів з відключають газ пристроями.

В газифікованих природним газом і негазифікованих житлових будинках (крім садибних) газифікованих населених пунктів рекомендується передбачати контроль довибухових концентрацій газу (20% НКМЗ) шляхом установки сигналізаторів в підвалах, технічних подпольях, а при відсутності підвалів і технічного підпілля в цокольних і перших поверхах з виводом на колективну попереджувальну сигналізацію і на об'єднану диспетчерську службу (далі - ОДС) при її наявності. Установку сигналізаторів слід здійснювати відповідно до «Технічними вимогами і правилами щодо застосування сигналізаторів довибухонебезпечних концентрацій паливних газів і мікроконцентрацій чадного газу в повітрі приміщень житлових будинків та громадських будівель і споруд».

Пристрій побутових газових плит можна розглянути на прикладі плити ПГ -4/1, зображеної на малюнку. Каркас плити з емальованої стали забезпечений усім обладнанням, при цьому стіл плити зі сталі або чавуну закріплюють наглухо до рами або підвішують на шарнірах, щоб його можна було відкидати, полегшуючи доступ до пальників. Конфорки плит - одинарні і являють собою ажурну підставку, вільно пропускає вторинне повітря до полум'я, що не заважає віддачі теплоти при горінні газу. Конфорки з більш високими ребрами, покликані полегшити доступ вторинного повітря до полум'я, необхідні для посуду з широким дном. Існують конфорки спарені, вмонтовуються разом зі столом. Верхні пальника однакового пристрої і стандартних габаритів. За допомогою розсікача пальника забезпечується зменшення висоти факела полум'я і полегшення вторинного повітря всередину полум'я. Все це сприяє максимальній повноті згоряння газу. Її корпус при цьому виконує функцію змішувача. У ньому відбувається перемішування первинного повітря і газу, т. Е. Освіту газоповітряної горючої суміші. За допомогою регулятора первинного повітря можна регулювати його кількість в газоповітряної суміші.

Висота кухні, в якій встановлюють газову плиту, повинна бути не менше 2,2 м. При цьому приміщення кухні має мати вікна офорточкой і витяжний вентиляційний канал.

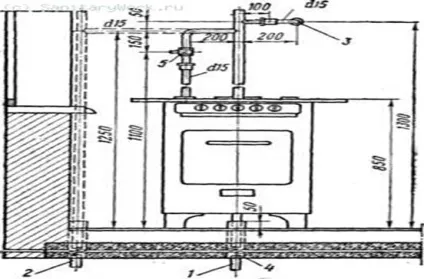

Мал. 8.4. Установка плити:

1 - газовий стояк (варіант I), 2 - газовий стояк (варіант II), 3, 4 - гільзи, 5 - натяжна газовий муфтовий кран

У житлових будинках для приготування їжі і підігріву невеликої кількості води для побутових потреб застосовують газові плити ПГ-4, ПГ-3, ПГ-2 відповідно чотири-, три- або двухгорелочние. Газові плити працюють на природному або зрідженому газі з номінальним тиском відповідно 130 і 300 мм вод.ст.

Пальник для газової плити працює наступним чином. Засмоктуваний пальником повітря надходить через отвори 1, що закриваються поворотним диском. Газ надходить через отвір каналу в корпусі крана 4 і змішується з повітрям в змішувачі 2 пальника. Верх пальника закритий ковпачком 3 з отвором для підведення повітря знизу.

Установка газової плити ПГ-4 показана на рис.8.4 Газовий стояк 1 або 2 може бути розташований ззаду (варіант I) плити або в кутку (варіант II).

Відстань від неізольованою бічної стіни духової шафи плити до дерев'яних елементів вбудованих меблів має бути не менше 150 мм.

Підведення газопроводу до двох-, трьох- і четирехгорелочним плитам з духовою шафою влаштовують з труб діаметром 20 мм, а для двухгорелочние плит без духової шафи і Таганов -з труб діаметром 15 мм. До плиті трубопроводи приєднують за допомогою кутника і згону. Корковий кран встановлюють на вертикаль »ном ділянці підводки на висоті 1100 мм від підлоги.

Побутові газові водонагрівачі.

Перш, ніж приступити до вибору газової колонки, нам потрібно мати уявлення про її устрій, принцип роботи, дізнатися технічні характеристики. В даному випадку ціна не може бути показником якості виробу. Навіть найдорожчий виріб виявиться малоефективним, якщо при виборі ви не будете керуватися технічними характеристиками, що не врахуєте особливості експлуатації і т.д. Газові водонагрівачі бувають проточного та накопичувального типу. Найчастіше зустрічаються проточні водонагрівачі. Це пов'язано з тим, що водонагрівачі такого типу мають високу продуктивність і компактні розміри.

Водонагрівач - це досить складний побутовий прилад (рис. 8.5).

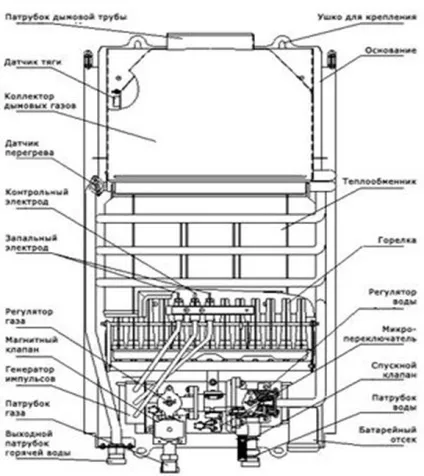

Мал. 8.5. проточний водонагрівач

Він дозволяє в максимально короткі терміни забезпечити споживачів гарячою водою в потрібному обсязі з мінімальними витратами природного газу. Захисний корпус не тільки закриває несанкціонований доступ до основних вузлів і елементів працюючої газової колонки, але і оберігає користувачів від можливих травм в процесі експлуатації виробу.

Наявність продуктів згорання має на увазі підключення газової колонки до димоходу, яку не слід плутати з кухонними вентиляцією.

Сучасні газові колонки можуть мати герметичні камери згоряння, такі ж, як і у опалювальних котлів. Це дозволяє виводити продукти згоряння безпосередньо через спеціально обладнаний в стіні димар і бути менш обмеженим з вибором місця установки газової колонки.

Під кришкою колонки знаходиться теплообмінник, який найчастіше виготовляють з міді і газові пальники. Саме тут відбувається нагрів холодної води. Від якості води багато в чому буде залежати термін служби теплообмінника. Занадто жорстка вода часто стає причиною «заростання» трубок теплообмінника вапняними відкладеннями. З цим явищем можна боротися різними способами - як додаткової фільтрацією, так і антінакіпной обробкою води. Це не виключає необхідності промивання опалювальних систем інгібованими кислотами.

Розпал газової колонки здійснюється від джерела відкритого вогню або електроіскровим пристроєм.

Побутові газові котли.

Пристрій і принцип роботи:

У конструкцію входять:

- один або два циркуляційних насоси;

Термостат знаходиться в опалювальному приміщенні і постійно вимірює температуру повітря. Коли стає холодно, триходовий клапан переходить в режим «опалення», включається циркулярний насос, який переміщує теплоносій по опалювального контуру. Потім відкривається газовий клапан і запалюється пальник. В теплообміннику продукти згоряння нагріває воду. Вбудовані манометр і термометр контролюють температуру і тиск рідини.

Після досягнення розрахункової температури насос відключається. Через деякий час вся процедура повторюється.

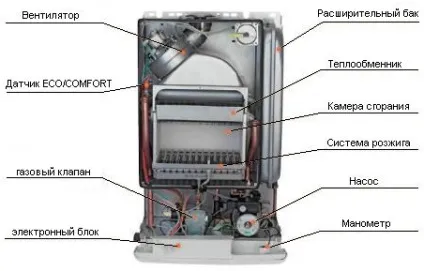

Мал. 8.6. Водогрійний побутової котел

Залежно від функціональних можливостей виділяють одноконтурні та двоконтурні апарати. Перші можуть бути використані тільки в якості джерела тепла. Вони підключаються до системи опалення і під час циркуляції води нагрівають її.

Двоконтурні котлиосуществляют також і гаряче водопостачання. Для цього вони підключаються до системи ГВС.

Найбільш ефективні конденсаційні котли. Їх ККД вище інших типів, оскільки в них використовується теплота конденсації водяної пари, що утворюється при спалюванні газу.

Прикладом одноконтурного котла може служити модель Protherm Гепард 23 MTV 0010007995. До нього можна підключити бойлер непрямого нагріву.

Місце установки - ще один критерій для класифікації газових котлів.

Підлогові часто досить важкі. Вони повинні розташовуватися на спеціальній платформі з негорючих матеріалів.

Настінні - менш потужні, їх дуже зручно використовувати в квартирах (звичайне місце установки - кухня). Можуть розташовуватися в будь-якому місці на стіні, дозволеному нормативними документами. Відрізняються компактністю. При їх монтажі важливо якість кріплення до стінової конструкції.

Матеріал теплообмінника визначає термін експлуатації. Агрегати, теплообмінник яких виконаний зі сталі (як, наприклад, у настінного котла Protherm Пантера 25 КОО), характеризуються високою потужністю і ККД.

Чавунні теплообмінники більш надійні, оскільки товщина стінок виключає можливість прогара, і їх термін експлуатації може досягати 50 років.
