Плівкові системи інфрачервоного опалення

Як працює інфрачервоне опалення

Інфрачервоне випромінювання нагріває всі поверхні в приміщенні

Опалення житла інфрачервоним (ІЧ) випромінюванням можна порівняти з зігріваючу дію звичайного сонячного світла. Промені теплової енергії пронизують повітря і впливають безпосередньо на всі поверхні предметів, що знаходяться в приміщенні, в тому числі і на людське тіло.

Поглинаючи випромінюється плівковою системою опалення тепло, прогріваються стіни, підлогу і предмети меблів, а потім від них температура передається і в навколишнє повітря. При цьому найтепліше стає на підлозі, а біля стелі повітря трохи прохолодніше. За відгуками користувачів плівкового інфрачервоного опалення, в кімнаті буквально за кілька хвилин створюються нормальні для життєдіяльності умови.

Обігріваючи приміщення плівковим інфрачервоним опаленням, можна домогтися більш рівномірного розподілу температури, ніж від звичайних радіаторів.

Пристрій інфрачервоних обігрівачів

Пристрій плівкового ІК опалення

Нагрівальним елементом в пристроях плівкового інфрачервоного опалення є резистивн з метало-графітового сплаву, здатний трансформувати електроенергію в теплове випромінювання. Він прокладений вузькими смугами між двох шарів плівок з поліестеру. Покриває нагрівальний елемент алюмінієва фольга сприяє більш рівномірному випромінювання. Назовні виведені контакти для під'єднання до електромережі.

Така конструкція являє собою автономний тепловипромінюючої контур, який можна контролювати за допомогою термодатчика і керуючого блоку. Після нагріву приміщення до заданої температури, електроживлення автоматично відключається. Сам випромінювач розігрівається під час роботи не більше ніж до 45-50 ° С.

Залежно від заводу виробника плівкових систем опалення, їх розміри варіюються від 30 до 120 см по ширині і від 1 до 5 метрів по довжині. Вага одного плівкового елемента становить всього 0,3-0,5 кг. Споживана потужність ІК нагрівальних плівок знаходиться в діапазоні 80-350 Вт. Найбільшу популярність придбали системи плівкового опалення ПЛЕН і Зебра.

Корисно знати, що кожну з цих систем плівкового інфрачервоного опалення можна без побоювань залишати включеною на будь-який за тривалістю період.

Завод плівкових систем опалення «ПСО» випускає нагрівальні елементи в посиленому вологостійкому виконанні. Завдяки додатковому захисті і можливості підключати заземлення плівкове опалення Зебра рекомендовано до використання у вологих приміщеннях. Покращено також режим його роботи в умовах нестабільної напруги в мережі.

Переваги опалення ІК-випромінюванням

Плівкові інфрачервоні нагрівачі не становлять небезпеки навіть поруч з дерев'яними конструкціями

Багато позитивних відгуків здобуло плівкове інфрачервоне опалення. І таке визнання цілком заслужено, адже система має переваги:

плівкова система ІК опалення проста в монтажі і зручна в експлуатації;
більш високий ККД у порівнянні з іншими обігріваючими системами;
екологічна і пожежна безпека, немає ризику отруєння чадним газом;
тепло не розсіюється даремно, а нагріває об'єкти домашньої обстановки;
обігрівати можна або відразу все приміщення, або тільки необхідні ділянки;
циркуляція повітря при роботі ІК приладів мінімальна, немає протягів;
кисень в опалювальному приміщенні не «спалюється»;
плівкове опалення ПЛЕН абсолютно безшумно.

Додатковою зручністю стельового плівкового інфрачервоного опалення можна вважати, що ця система практично непомітна в будинку. Її легко встановити на стелі і закрити будь-яким оздоблювальним матеріалом, відповідним стилем інтер'єру. Корисний простір не зменшується, а значить, немає обмежень у способі розміщення меблів та інтер'єрних об'єктів.

Плівкові системи опалення краще використовувати в якості не основного, а додаткового способу обігріву будинку, оскільки їх працездатність залежить від безперебійної подачі електрики.

Розрахунок працездатності інфрачервоного опалення

Для точного розрахунку системи плівкового інфрачервоного опалення знадобиться інформація про наступні параметри:

загальна площа будинку і кожного приміщення, де передбачається встановити систему;
кількість віконних прорізів і їх розміри;
спосіб теплоізоляції фундаменту і стін;
яка електрична потужність виділена на будівлю.

Якщо говорити про приблизний визначенні необхідної потужності, можна прийняти за основу твердження, що для опалення добре утепленого зовні будинку достатньо 50 Вт / год на кожен метр обігрівається стельовими ІК елементами площі. Але цей показник усереднений.

Вхідний в комплект виробу терморегулятор допомагає оптимально збалансувати навантаження

Насправді ж для прогріву холодного приміщення до + 20 ° С потрібно на початковому етапі потужність до 180 Вт / год на кв. м. Надалі автоматика перейде на режим підтримки постійної температури і буде витрачати не більше 15 Вт / год. Це ще раз демонструє, що недарма плівкове опалення називають електросберегающім.

Випускаються заводами плівкових систем опалення обігрівачі, як правило, володіють потужністю 125 Вт і 150 Вт (на 1 м² поверхні плівки). Якщо взяти для розрахунків потужність 150 Вт / м², то при середній витраті 50 Вт / год у нас вийде, що 1 м² випромінювача тепла зможе обігріти 3 м² приміщення.

Хоча стельовий варіант плівкового інфрачервоного опалення споживає менше електрики, ніж підлогові ІК обігрівачі, необхідно, щоб пікові навантаження не перевищували можливості домашньої електромережі.

У таблиці вказані допустимі навантаження на проводку:

Спосіб монтажу плівкового опалення

Схема розташування обігрівальних плівкових елементів між шаром утеплювача і декоративної облицюванням стелі

Коли плівкове інфрачервоне опалення розташоване на стелі, воно показує найбільшу ефективність. При такому способі обігріву теплові промені направляються вниз, а назустріч їм піднімається встиг нагрітися повітря. Плівковими елементами можна покрити близько 50% всієї поверхні стелі, залишивши місце під монтаж світильників. В цьому випадку простір кімнати буде прогріватися рівномірно. Але можна обмежитися обігрівом лише окремих зон, наприклад, в районі зовнішніх стін і вікон. При локальному обігріві витрати енергії, відповідно, зменшаться.

Систему інфрачервоного опалення досить легко змонтувати, але цей процес краще приурочити до капітального ремонту приміщення. Справа в тому, що елементи плівкового опалення ПЛЕН не встановлюють на непідготовлений стелю.

Спочатку потрібно буде зайнятися підготовчою роботою:

прокласти по поверхні стелі пароізоляцію;
спорудити каркас з поздовжніх дерев'яних брусів;
між рядами брусів укласти утеплювач;
вийшов «пиріг» бажано покрити теплоотражающим екраном.

Після цього можна приступати до монтажу самих плівок. Рулон поступово розгортають і кріплять по краях степлером до нижніх площинах брусків.

Плівка повинна бути щільно, без порожнеч притиснута до шару утеплювача. Зовнішню декоративне облицювання згодом теж потрібно буде щільно притиснути до поверхні плівкових елементів.

Для монтажу терморегуляторів і підключення плівкових елементів до мережі знадобиться прокласти проводку. На кожне приміщення з інфрачервоним опаленням потрібен один терморегулятор. Його кріплять на стіні і підводять електроживлення. Провід, що прямує до стелі, рекомендується упакувати в гофрований шланг і заховати під облицюванням стіни. Перетин проводки повинно відповідати проектній навантаженні, тому товщини дроту 1,5 мм ² може виявитися недостатньо, краще використовувати більш товстий 2,5 мм².

З метою безпеки пропонується підключати плівкове опалення Зебра тільки по окремій лінії з автовимикачі і заземленням.

Рекомендації по інфрачервоному опалення

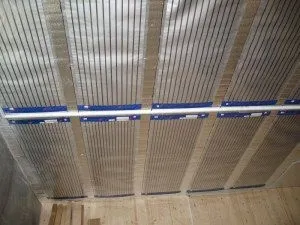

Плівкові елементи кріплять до стелі за допомогою степлера

Практичні поради засновані на відгуках тих, хто вже використовує плівкове інфрачервоне опалення:

Що робити, якщо в будинок підведено всього 3 кВт і періодично «вибиває» автомат? Дійсно, такої потужності вистачить лише на 60 м² площі. Можна на перших порах опалювати тільки житлові приміщення, а в подальшому поміняти проводку;
Якщо вам здається, що ваше стельове плівкове інфрачервоне опалення витрачає більше електрики, ніж було обіцяно, перевірте свій будинок за допомогою тепловізора. Тоді можна буде виявити «гріхи» поганого утеплення і вжити заходів, щоб скоротити витрату;
Залишайте включеної ІК опалювальну систему в вашому дачному будинку, навіть якщо ви взимку приїжджаєте туди тільки по вихідним. Нехай під час вашої відсутності підтримується мінімальна температура (10 градусів). Витрати в цілому за сезон будуть менше, ніж якби системі довелося періодично включатися на максимальний режим для обігріву остиглого будинку.

Для узагальнення сказаного відзначимо, що система електросберегающего плівкового опалення, побудована на інфрачервоних елементах ПЛЕН, дійсно може стати для вас прийнятною альтернативою традиційним видам опалення.

Цікава статейка.
Спочатку все грамотно і чітко про переваги інфрачервоного опалення: дійсно, промениста енергія нагріває не повітря, а тіло (поверхню) на яку і падають промені, а повітря нагрівається вже за рахунок перевипромінювання теплової енергії самим нагрівається тілом .... саме за рахунок цього і з'являється ефективність нагріву, особливо вона висока в високих приміщеннях ...
а ось далі пішов БЛУД! закриваємо випромінює плівку оздоблювальним матеріалом і ...? відбувається нагрів оздоблювального матеріалу і він починає працювати як звичайний тепловий нагрівач! все, ефекту нуль! більш того, якщо ви плівкою покрили стелю, то тепло від вторинного випромінювача (оздоблювального матеріалу) взагалі не потрапить споживачеві, буде відбуватися процессс звичайної теплової конвекції ...
Привіт хлопці! але це я знав ще коли були гуртки Юних техніків! На жаль, чудес не буває!

Геннадій, треба було в дитинстві вивчити закон Кірхгофа!
Будь-яке тіло випромінює однаково теплову енергію, її інтенсивність залежить тільки від поверхні і кольору тіла!

Все вірно, але є кілька нюансів, про які не сказано в статті. Є обмеження по висоті приміщення, при перевищенні якої система не ефективна. Другий момент на який необхідно звернути увагу: економія досягається за рахунок меншого часу роботи системи для підтримки температури, але включиться на всю встановлену потужність. Тобто наприклад, якщо потужність системи 3кВт (один терморегулятор), то вона включиться на всю котушку, але на менший час. Це потрібно враховувати при обмеженій потужності енергосистеми (електромережі). Можна включати не всі приміщення, а частина, або поперемінно (потрібна автоматика). Як варіант можна в одному приміщенні систему розділити (поставити два терморегулятора) і для підтримки мінімальної температури використовувати, наприклад, половинну потужність. Але все залежить від тепловтрат приміщення, вентиляції, зовнішньої температури.
