Плавне вимикання світла в салоні автомобіля

Цей пристрій призначений для плавного загасання світла в салоні авто при закритті дверей. Дуже корисна річ, особливо в темний час доби, коли при виході з автомобіля потрібно трохи світла.

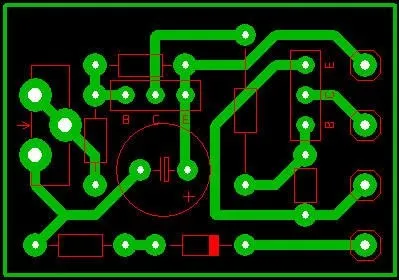

Схема пристрою досить проста. У тому випадку якщо (схема SA1) вимикач розімкнений то лампочка не горить, через те що закриті транзистори КТ817 і КТ361 (VT2 і VT1). Виходячи з цього, при відкритті дверей дані транзистори відкриються і отже включиться освітлення салону.

Транзистор (КТ817) рекомендується ставити на тепловідвід, так як під час зниження яскравості світла відбувається нагрів. Радіатор для відводу тепла краще використовувати з площею від 4 до 6см2. Конденсатор (С1) використовується для ефекту плавного загасання світла. Отже, при закритті дверей вимикач закривається а світло продовжує світиться за рахунок залишився розряду конденсатора.

Живиться дана схема від 12-ти вольтової мережі автомобіля. Можна так само паралельно підключити і інші пристрої, які не заважатимуть один одному. У разі якщо поставити цю схему на кожні двері авто, то при відкритті і закритті кожної з них світло буде так само включатися і плавно вимикатися.

Резистор (R3) служить для кращої швидкості вимикання лампи. Для того щоб змінити межа регулювання, номінал резистора (R6) потрібно міняти від 270 і до 430Ом. Пристрої розміщуються під плафоном освітлення салону.
