Плашка для нарізування різьблення - чим можуть відрізнятися ці кільця відео

Різьбонакатні плашка (або плашка для нарізування різьблення) створює бажану спіраль з зовнішньої сторони вироби, наприклад, труби. Процес цей може виконуватися або на верстатах, або вручну. Щоб освоїти дану операцію, потрібно познайомитися з інструментом трохи ближче.

1 Різьбонакатні плашка - коротка характеристика

Сьогодні лідируюче місце в даному типі робіт займає плашка, лерка колись також була окремим часто використовуваним інструментом. Але останнім часом ця два інструменти об'єднали, і всі називають одним словом - плашка. За зовнішнім виглядом вони нагадують загартовані гайки, де є осьові отвори, вони ж і утворюють гострі ріжучі кромки. Зазвичай майже на всіх пристроях є стружкові отвори в кількості від 3 до 6. Вони необхідні, щоб відводити стружки в сторону.

Стандартні плашки мають товщину від 8 до 10 витків. Основна ріже частина завжди виконана у вигляді внутрішнього конуса. Сітка для частина має від 2 до 3 витків. Для виконання даного пристосування використовується міцна легована сталь марки 9 ХС, але іноді вони зроблені і з інших видів сталі. Кожен інструмент має маркування і своє позначення. При покупці треба звертати увагу, щоб вказувалася ступінь точності, яка буде при нарізанні різьби.

Види плашок поділяють в залежності від декількох показників. Головний критерій - конструкція, за цією ознакою виділяють цілісні (неважко здогадатися про їх зовнішній вигляд), розрізні і розсувні (по-іншому - клупповие). За своєю ж геометричній формі плашки можуть бути круглими (це і є Леркі), квадратними, шестигранними, призматичними. Існують ще й дерев'яні плашки, але це не нарізний інструмент, а просто зріз стовбура дерева, така собі болванка-кругляш, іноді вони мають навіть лікувальними властивостями. Природно, про них говорити тут ми не будемо. А для більш широкого розуміння особливостей всіх моделей описаного вище інструменту, скажемо кілька слів про кожну з них.

2 Плашка для нарізування різьблення - конструкції і форми інструменту

Найперший згаданий нами варіант - цільна плашка, її використання дозволяє завжди домогтися різьблення хорошої якості. Цільними можуть бути і метричні, і дюймові плашки. Домогтися гарного результату виходить за рахунок високої жорсткості матеріалу, з якого вона зазвичай робиться, але ось єдиний недолік у таких пристосувань - мала зносостійкість. А ось розрізні моделі використовують, якщо не потрібно високої точності. Дані пристосування під час роботи можуть злегка пружинити, а в результаті нарізувана різьблення буде змінюватися в діаметрі, і різниця зазвичай становить від 0,1 до 0,3 мм. Недолік - мала жорсткість, що і відбивається на якості роботи, не виходить чиста і точна різьблення.

Щоб користуватися пристосуваннями розсувного виду, потрібно мати при роботі клупи. Завдяки спеціальним направляють, працювати з розсувними плашками буде зручніше. Зазвичай у такій моделі є дві основні частини, які щільно закріплюються в рамці КЛУПП за допомогою сухаря і спеціального гвинта. Саме гвинт і допомагає точно відрегулювати створювану різьблення. Щоб приступити до роботи, необхідно озброїтися цілим плашковим набором, тоді у вас буде можливість робити різьблення будь-яких розмірів, що не вигадуючи жодних обхідних шляхів.

Форма даних пристосувань особливої ​​ролі в роботі не грає. Можна користуватися круглими, квадратними, шестигранними варіантами. Найголовніше - міцно їх закріпити за допомогою стопорних гвинтів. Часто для таких цілей використовують різьбонарізні патрони. Щоб це все можна було зробити, на зовнішніх циліндрах є невеликі поглиблення конічної форми, а також і кутові пазики. Пази допомагають в тих випадках, коли плашки потрібно розрізати за допомогою шліфувального круга. Така робота проводиться уздовж перемичок і дозволяє добре відрегулювати діаметр різьби. Якщо використовується кругла плашка, то потрібні коміри, на яких є п'ять спеціальних гвинтів. Вони теж добре допомагають відрегулювати діаметр різьби.

3 Ліва плашка і інші спеціалізовані моделі

Професіонали використовують в своїй роботі, крім звичайних традиційних плашок, і спеціальні. Вони дозволяють виконувати більш точну різьблення. Вони теж бувають різного виду: метричні, ліві, трубні, трубні конічні та інші. Плашка метрична потрібна в тих випадках, якщо різьбу треба виконати метричну (звідси і назва). Всі вимірювання будуть в міліметрах. Є і спеціальне маркування - "М". Часто можна побачити на таких плашках наступні значення - М 8, М 10.

Тоді треба мати на увазі, що даними пристосуваннями можна виконувати різьблення з діаметрами рівними 8 і 10 мм. Різьба відбувається покроково, а ось дорівнює кожен крок відстані між витками. Треба звертати увагу і на те, що кожна плашка відрізняється своїм основним кроком в різьбі. Крок буває і не тільки основний, а також і додатковий. Приклад: плашка марки М 12, основний крок становить - 1,75. Крім того, можна знайти і таке маркування, як: М 12-1,5; М 12-1; М 12-0,75; М 12-0,5. Відстань кожного витка будуть менше, якщо сам крок менше.

Плашка ліва все може сказати про себе однією назвою. Такі пристосування необхідні, коли потрібна ліва різьба. Ці роботи не так вже часті, але, тим не менш, вони бувають, тому і для них потрібні спеціальні інструменти. Припустимо, потрібно виконати різьблення в з'єднаннях, які потім повинні обертатися. А якщо ж у такому з'єднанні зробити звичайну праву різьбу, то результат буде такий - всі вони тут же розкрутяться назад. Знайти такі плашки можна за маркуванням, вони позначені так - "LN".

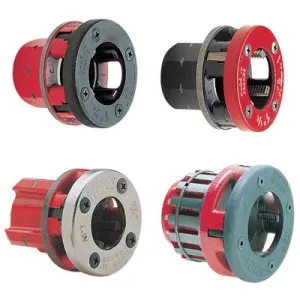

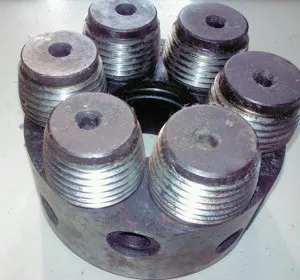

Плашка трубна призначена для виготовлення циліндричного різьблення, і це можуть бути не тільки невеликі трубки, а також шпильки, стрижні і труби, але тільки великого діаметру. Зазвичай всі розміри вказані в дюймах і мають значення від половини до 2-х. Ось тільки працювати з таким пристосуванням рекомендується, якщо труби виготовлені з нетвердих металів. Крім того, стінки у металевих труб не повинні мати деформацій. Плашка конічна (дюймова) потрібна там, де слід отримати різьблення у вигляді конуса. В основному, їх використовують на заводах, фабриках і виробництвах, де є паливні трубопроводи, різні верстати. Вони мають своє маркування у вигляді літери "К".

4 Нарізка різьби плашкою - освоїть її новачок?

Перш ніж дізнатися, як робиться нарізкарізьблення плашкою, поглянемо на інструмент ще раз. Плашки самі по собі (особливо, якщо вони круглі) схожі на гайку, але в них просвердлені спеціальні стружкові отвори, як уже згадувалося, їх може бути в одному пристосуванні від 3 до 8. Тут велику роль відіграє розмір інструменту. На плашки є основна частина, яка носить назву "робоча". На ній є три ділянки: два крайніх - ріжучих, і один середній - калібруючий. Крайні мають конічний вигляд і розташовані під кутом 50 або 60 градусів, а середній має циліндричну форму. Саме з його допомогою різьблення отримує потрібні розміри, і як раз він направляє плашки в процесі нарізки.

Ось тепер давайте освоїмо нарізування різьблення плашками і мітчиками. принцип у них один і той же, адже інструменти до болю схожі, тільки одні працюють зовні, інші зсередини деталі. Фахівці при роботі з плашками використовують спеціальні різьбонарізні патрони. Це не тільки забезпечує безпеку, а й підвищує продуктивність. У домашніх умовах краще теж скористатися саме таким способом, тим більше патрон продається в магазинах і підібрати його нескладно. Перед роботою треба провести підготовчі заходи.

Спочатку треба налаштувати патрон на необхідну довжину для нарізати різьблення. Це робиться за допомогою спеціального покажчика, встановлюється потрібне положення, яке показано на шкалі.

Вона нанесена як раз на пазі власника. Там ви ще побачите в тримачі виріз, він спеціально зроблений, щоб очищати патрон від стружок. Кріпляться ж плашки в патроні в посадочних отворах, що знаходяться в тримачі, для цього є перехідні кільця. Коли основна підготовка виконана, плашку потрібно підвести до заготівлі, яка постійно обертається. І за допомогою ручної подачі при рівномірному підтисканням відбувається нарізування від 2 до 3 повних витків. Далі подачу треба припинити, а нарізатися витки будуть при самозатягування. Для плашок різного виду є свої правила в роботі, але основний принцип не дуже відрізняється.
