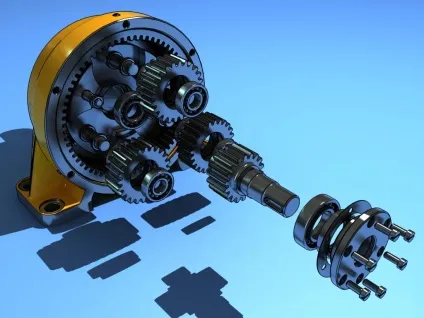

Планетарний редуктор на мотор пристрій своїми руками

Хороша майстерня домашнього майстра повинна мати безліч пристроїв, які допоможуть полегшити ручну працю. У такій майстерні хоча б одне з пристосувань має в своєму пристрої планетарний редуктор. Призначення цього механізму в зміні в бік зменшення швидкості обертання валу на виході або навпаки - в збільшенні крутного моменту. Далі ми розглянемо можливість зробити планетарний редуктор своїми руками.

Як зробити планетарний редуктор

Корпус планетарного редуктора є одним з найбільш відповідальних вузлів. Про правильність його проектування і виготовлення залежить співвісність деталей і, як наслідок правильна і безперебійна робота всього понижуючого редуктора. У промислових редукторах, таких як двоступеневий черв'ячний мотор-редуктор MOTOVARIO серії NMRV, виготовлення корпусу здійснюється за допомогою лиття з чавуну, що містить в собі спеціальні присадки і сплави. При виготовленні подібного редуктора своїми руками домогтися подібної точності навряд чи вдасться. Тому, для виготовлення понижуючого редуктора своїми руками краще скористатися вже готовим корпусом.

Вали і осі редуктора

Вали і осі планетарного редуктора

В якості опори для шестерень в конструкції механізму застосовуються вали і осі. У конструкції одноступінчастого мотор-редуктора шестерні на вал кріпляться жорстко в натяг. Це дозволяє передавати момент обертання від шестерні до валу. У тому випадку, якщо потрібно додати в конструкцію проміжну шестерню або забезпечити ідентичне напрямок обертання шестерень, застосовується вісь.

Така конструкція дозволяє шестерні планетарного механізму вільно обертатися. Від бічного зсуву її захищає гайка або стопорне кільце

Підшипники в редукторі

Від правильності підбору підшипників залежить надійність роботи планетарного редуктора і термін його експлуатації. При зборі редуктора своїми руками оптимальним рішенням буде застосування підшипників закритого типу. Такі підшипники вимагають мінімального обслуговування.

При використанні в конструкції редуктора прямозубих шестерень оптимальним буде застосування звичайних кулькових підшипників. Якщо конструкція планетарного редуктора передбачає використання косозубих шестерень, то кв комплекті з ними краще використовувати роликові підшипники або радіально-наполегливі.

Сальникові ущільнення валів

Такі ущільнення запобігають витіканню масла, використовуваного в редукторі. Ними комплектуються вихідні з'єднання валів і кришки підшипників.
