Доброго времени суток, мозгодрузья. Прогрес не стоїть на місці і зараз вже нікого не здивуєш такою річчю як оптоволокно, яка через свої характеристик відмінно підходить для створення оригінальних виробів. Наприклад як стилізований світильник з цього керівництва.

Я вирішив зробити саме дерево, тому що у мене є гамак і я подумав, що до нього не погано було б мати і дерево.

Повторюся, що це моя перша робота з оптоволокном, і щоб повністю зосередитися на дизайні саморобки. а не «зв'язуватися» з базовими техніками роботи з оптоволокном, я був змушений використовувати готовий продукт, вже включає в себе світлодіодний джерело світла, керуючі компоненти і саме оптоволокно. Але в майбутньому планую створити люстру з використанням оптоволокна вже повністю з нуля.

Після того, як всі необхідні матеріали знайдені, сама збірка оптоволоконного дерева-світильника займе близько одного-двох днів, в залежності від складності мозгоподелкі. При цьому необхідні лише базові навички роботи з інструментами і електрокомпоненти, крім того, я все ще вважаю, що це простий проект, і вважаю він буде цікавий для підлітків.

Дизайн саморобки варіативний, і швидше за все буде потрібно якийсь час, щоб придумати як буде виглядати ваше «світиться» дерево.

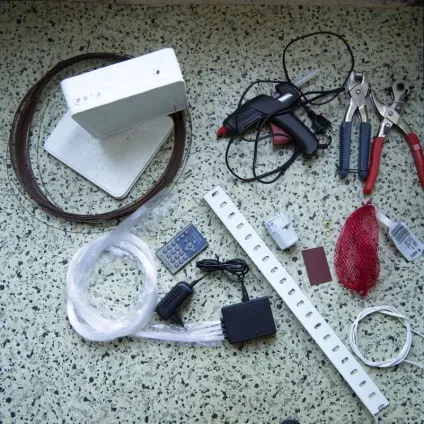

Крок 1: Матеріали

• оптоволоконная заготівля «starry sky», я вибрав ось цю (світлодіод потужністю 1В дає не так багато світла, це скоріше підсвічування, ніж світильник, але я не зміг знайти оптоволоконну заготовку теплого білого світла),
• корпус під електрокомпонети (я скористався коробочкою з-під праліне) і спосіб зробити отвори в ньому (він залежить від матеріалу корпусу), буде добре, якщо корпус має кришку, це полегшить складання і можливо дасть місце для зберігання пульта, і ще бажано, щоб корпус був неспаленим,
• гарячий клей (мені потрібні були три стрижня)
• підходяща рейка, щоб утримувати ствол в вертикальному положенні і було можливо прикріпити його на стіну,
• металевий дріт для створення стовбура (я вибрав іржаву дріт, щоб ствол був коричневим), діаметр дроту приблизно 1мм, щоб вона могла тримати форму під оптоволокном,
• деякі електрокомпоненти, такі як розетка, кабель, і за бажанням, вимикач,
• невеликий шматочок наждачного паперу для зачистки оптоволокна в деяких місцях, щоб надати поделке більшої органічності,
• підручні інструменти, такі як викрутка, ніж, плоскогубці і білизняні прищіпки,
• інструменти та матеріали для кріплення вироби на стіну, такі як дриль, гвинти і дюбелі
• і опціонально, для створення місця зберігання пульта - продуктова сітка, 20см-в мотузки, люверс, дирокол і клепочнік.

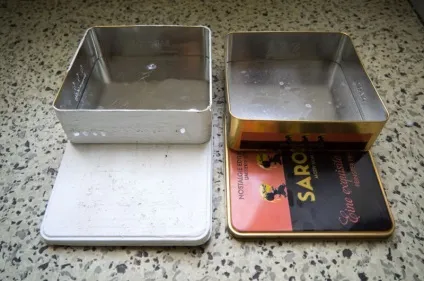

Крок 2: Корпус для електрокомпонетов

В обраному корпусі робимо отвори:
- для кріплення його на стіну
- один отвір під кабель живлення
- одне або кілька отворів для виведення оптоволокна.

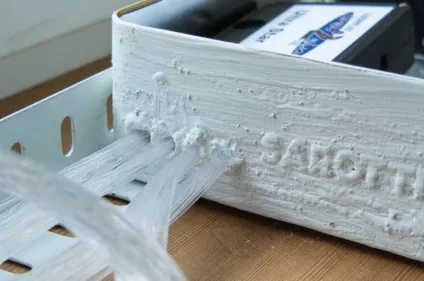

Відносно отворів під оптоволокно - їх краї не повинні пошкоджувати саме волокно, я для цього покрив краю отворів гарячим клеєм, в моєму випадку оптоволокно виходить 4-ма пучками, тому я зробив відповідно 4 отвори.

За бажанням можна пофарбувати мозгокорпус. так я пофарбував його в той же колір, що і моя стіна.

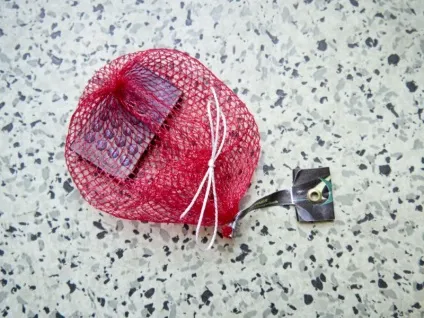

Крок 3: Мішечок для пульта (за бажанням)

Склавши етикетку сіточки для лука, я діркопробивачем зробив в цій етикетці отвір, і за допомогою клепочніка встановив в неї люверс.

Після цього засунув в сіточку пульт мозгоподелкі і зав'язав її мотузкою.

Крок 4: Підключення електрокомпонентов

За бажанням можна на корпус саморобки або на кабель живлення, що підходить до неї, встановити вимикач. Я цього не зробив, тому що у мене на самій стіні був вимикач.

Мій провід живлення, що йде від вимикача, був без розетки, тому мені довелося її купити і розмістити в корпусі вироби. ВАЖЛИВЕ ЗАУВАЖЕННЯ: якщо корпус вашого світильника-дерева металевий, то обов'язково переконайтеся, що всі електрокомпоненти добре заізольовані! І під час всього мозгопроекта НІ В ЯКОМУ РАЗІ якому разі не вставляйте в розетку оголені дроти, як це зробив я!

Крок 5: Кріплення рейки до корпусу

Щоб не поламати мозгосветільнік. якщо ви вирішите перемістити його, та й для того, щоб спростити створення стовбура, я вирішив до корпусу прикріпити рейку на гарячий клей.

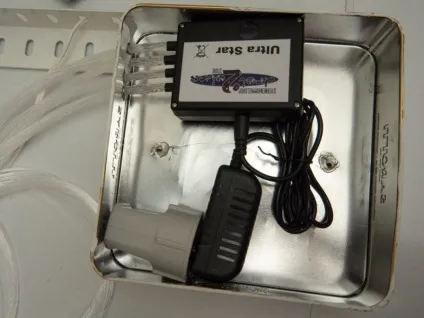

Крок 6: Розміщення оптоволоконної заготовки в корпусі

На даному етапі необхідно визначити, як оптоволоконная заготовка буде розміщуватися в корпусі. Потім через висвердлені раніше отвори пропустити пучки оптоволокна, якщо отвори вийшли невеликого діаметру, то в цьому може допомогти, як і мені, імпровізована воронка з паперу.

Після цього потрібно тим же гарячим клеєм зафіксувати оптоволоконну заготовку в корпусі, а потім розмістити, підключити і закріпити всі інші електрокомпоненти.

Крок 7: Хвилинка ботаніки

Для того, щоб ваше дерево вийшло набагато краще мого, то бажано прогулятися і подивитися на будову реальних дерев.

Крок 8: Підготовка дроту

Тепер необхідно визначитися з кількістю шматків дроту, які послужать стволом і гілками, я використовував десять шматків. Просто вирішите якої довжини буде ваше дерево від самих коней до вершини, додайте ще 20% і наріжте необхідну кількість шматків цієї довжини, у мене вони склали близько 1 метра.

Примітка: тонкі гілки без належної підтримки будуть провисати, тому якщо ви вирішили робити не плакучу вербу, а якесь інше дерево, то переконаєтеся, що ваша конструкція буде досить міцна, і навіть найменші гілки складаються з декількох шматків мозгопроволокі.

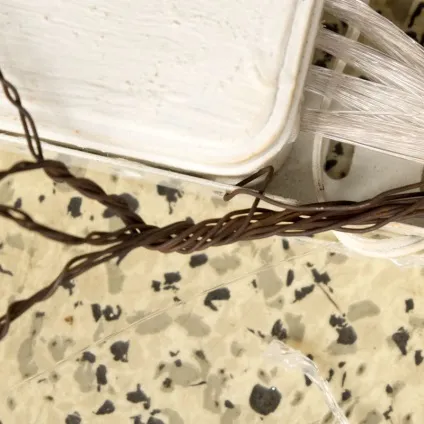

З дротом працювати не так-то просто, але зробити це все ж доведеться. Необхідно взяти всі шматки дроту і скрутити їх разом з одного кінця, який буде «корінням». Один шматок потрібно пропустити крізь / навколо рейки, щоб прикріпити ствол.

Далі потрібно сформувати самі корені, на даний момент тільки номінально, просто скрутити шматки один з одним, щоб було можливо формувати стовбур і гілки.

Крок 9: Плетіння стовбура і гілок

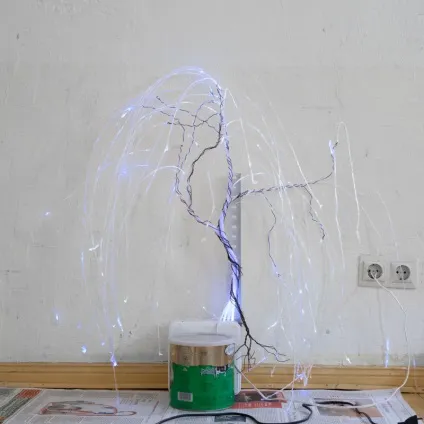

Стовбур формується скручуванням оптоволокна і обертанням навколо нього шматочків дроту, періодично в деяких місцях обертаючи ще і рейку, щоб ствол міг витримати навантаження, а для того, щоб він виглядав більш природно, стовбур слід зробити злегка зігнутим.

Коли оптоволокно зігнуто або притиснуто до чого-небудь, то ці місця випромінюють світло, тому при формуванні стовбура і гілок необхідно скручувати і притискати оптичні волокна так, щоб стовбур і гілки світилися, але самі волокна не розривалися. Якщо ви не зовсім впевнені в собі, то включите майбутнє дерево, щоб таким чином отримати уявлення про те, що ви робите.

Металеві кінчики гілок необхідно сформувати в колечка, щоб запобігти розкручування оптоволокна, і щоб уникнути травм, якщо хто-небудь зачепить дерево-саморобку.

Як дерево повинно виглядати залежить від виду «дерева», див Крок: Хвилинка ботаніки. Для моєї «плакучої верби» я звісив з гілок по три-чотири волокна.

Крок 10: Плакучі гілки

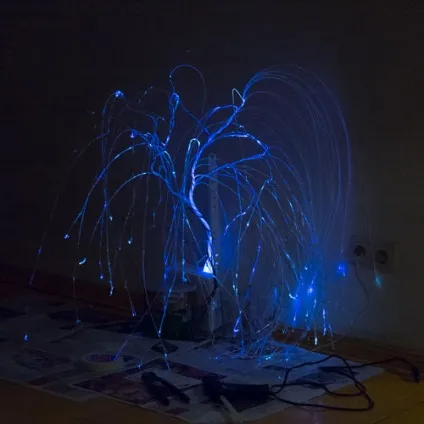

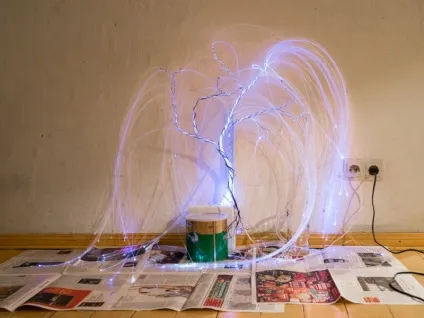

Настав час включити майже готову мозгоподелку. Якщо вам все в ній подобається, то можна підрізати волокна і перейти до кроку «Кріплення вироби на стіну».

Речі з оптоволокном мені завжди «болісно» нагадують декорації 80-х років, і я хочу, щоб моє світиться дерево виглядало більш органічно. Для цього слід зробити наступне:

• наждачним папером зачистити в деяких місцях оптоволокно, щоб в них воно світилося і більше нагадувало кору дерева,
• на кінчики оптоволокна тонких гілок нанести крапельки гарячого клею, це обтяжить їх і ще вони почнуть більше розсіювати світло. При цьому потрібно бути обережним і спочатку слід потренуватися наносити клей на кінчиках підлягають обрізання, щоб зрозуміти скільки слід нанести цього клею перш ніж він почне плавити оптоволокно. Я в свою чергу знайшов, що варто склеїти разом такими крапельками клею відразу три-чотири волокна, щоб з мого дерева почали звисати світяться «дреди».

Надлишки оптоволокна потрібно обрізати по своєму смаку, тобто зробити мозгоподелке «стрижку».

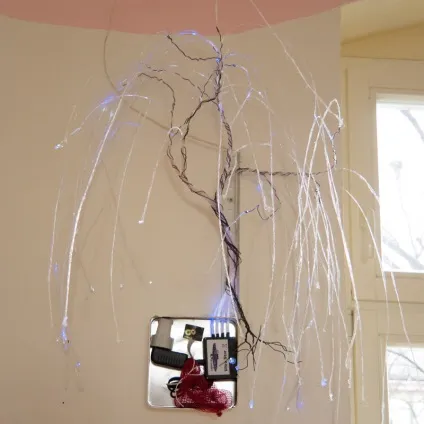

Крок 11: Кріплення вироби на стіну

Для кріплення вироби на стіну слід докласти світиться дерево до потрібної ділянки стіни і відзначити місця під отвори кріплення, відповідними свердлами висвердлити їх, і за допомогою дюбелів і гвинтів прикріпити саморобку.

На свій розсуд можна при укрученні гвинтів, одним з них прикріпити сіточку через люверс етикетки.

Залишається додати дереву остаточний вигляд, зігнувши гілки і коріння таким чином, щоб все виглядало красиво, і при цьому не було травмоопасно.

А тепер включаємо мозгосамоделку і насолоджуємося!
