Дуже часто надходять дзвінки від клієнтів з питанням, як зробити самому піскоструминну камеру.

Починається все з того, що надходить замовлення на великі вироби, які або не поміщаються в ручну піскоструминну камеру. або їх стає багато і треба заощадити на матеріалі.

Про ручному обладнанні написано багато статей, а ось як зробити його своїми руками - немає. Є багато пропозицій придбати вже в готовому вигляді, але їх вартість може починатися від 3 млн рублів, що під силу тільки великим організаціям. Початківцям це часто недоступно.

Для чого ж варто робити піскоструминну камеру своїми руками, а не працювати по-старому під навісом з піском? Вся справа в тому, що якщо очищається виріб помістити в закритий бокс, то можна почати використовувати багаторазовий абразивний матеріал (металева дріб). Але тут з'являється проблема. Оскільки він є багаторазовим, то для подальшого використання необхідно очищати його від забруднень. Цей процес називається сепарацією.

Ще один з важливих факторів - екологія. Якщо працювати під навісом, то пилова хмара неминуче буде летіти за напрямком вітру на сусідні ділянки. У таких пристроях цього можна уникнути, використовуючи систему вентиляції.

1. Почати виготовлення своїми руками слід з піскоструминної установки. Тут варто звернути увагу на модернізацію.

У більшості випадків реалізоване на ринку обладнання укомплектовано абразивним затвором. призначеним для роботи з легкими абразивами (пісок, купершлак, нікельшлак і т.п.). Якщо затвор не призначений для роботи з дробом, то необхідно придбати його окремо і прикріпити на піскоструминну установку.

Дробильноструйне обладнання повинно бути укомплектовано клапаном дистанційного керування. Він призначений для включення і виключення піскоструминної машини безпосередньо самим оператором. Для чого це потрібно? Оскільки він буде працювати всередині камери, то він знаходиться поза зоною видимості підсобного робітника, який зазвичай виробляє включення і виключення. Крім того, на заході експлуатація піскоструминної установки без клапана дистанційного керування заборонена. Пов'язано це в першу чергу з тим, що в разі втрати свідомості людиною все автоматично відключиться, тому що він відпустить клавішу дистанційного керування. яку повинен тримати натиснутою в процесі роботи.

У разі якщо немає дрібоструминного машини і її необхідно придбати, то все сказане вище можна укомплектувати відразу при поставці. Вартість швидше за все виросте, але це необхідність, без якої камера не працюватиме. Більш докладно про комплектності установки і про правильність вибору тих чи інших комплектуючих можна прочитати в посібнику піскоструминника. розміщеному на сайті.

2. Далі для виготовлення обладнання своїми руками знадобиться корпус пристрою. Його можна зробити з підручних матеріалів. Часто використовують 20- або 40-футовий морський контейнер. Головне - не переборщити з розмірами, тому що чим більше розмір, тим потужніше потрібна буде витяжна вентиляція. Підібрати параметри можна виходячи з габаритів очищаються деталей. Для проходу працівника навколо вироби необхідно залишити простір шириною 1,2 метра. Потрібно врахувати що працівник одягнений в спецодяг - комбінезон. шолом. взуття з металевими наконечниками, рукавички, рукав для подачі стисненого повітря для дихання. а також сам піскоструминний рукав. який знаходиться під тиском і він, як правило, великого діаметра (Ду32, зовнішній діаметр 48 мм.). Тобто додавши до максимально передбачуваним для очищення виробів по 1,2 метра з кожного боку, отримуємо необхідну ширину і довжину. Її висоту слід підбирати з габаритів передбачуваного обладнання, але проходів ніяких не потрібно.

3. За нормами безпеки в камерах піскоструминних населених необхідно передбачити аварійний вихід. Тобто має бути кілька дверей. Одні основні ворота призначені для завантаження і вивантаження виробів, другі (допоміжні) - для проходу персоналу.

4. Якщо займатися виготовленням самостійно, то варто мати на увазі, що всередині виріб необхідно футерувати, тобто захистити корпус якимось покриттям. Робиться це для зниження шуму.

5. Освітлення всередині камери повинно бути дуже хорошим, тому що в процесі піскоструминних робіт утворюється багато пилу і видимість дуже погана. Світильники встановлюють, як правило, зовні вироби, в корпусі прорізають отвори під них і закривають армованим або розпеченим склом через ущільнення.

Крім загального освітлення, непогано мати і локальне. Як правило, воно робиться з автомобільних фар, зібраних в один блок, встановлених на стійку. Світильники підключають через понижуючий трансформатор. Усередині вони обов'язково повинні бути підключені низькою напругою, щоб пескоструйщик ні уражений електричним струмом.

Також можна придбати підстовбурний ліхтар. Подивитися його можна тут. Ліхтар.

6. Пол всередині піскоструминної камери повинен бути загратовані. При роботі як абразив в більшості випадків використовується металева дріб. Якщо підлога буде плоским, оператор почне ковзати по абразиву, що може призвести до нещасного випадку. Робити низ рифленим також незручно. Найкраще застелити підлогу підйомними гратами, під якими буде поглиблення для збору відпрацьованого матеріалу.

7. Вентиляція всередині вироби робиться для двох цілей. Перша - створення розрідження всередині піскоструминної камери, щоб стиснене повітря, що надходить в сопло, що не виривався за межі. Друга - забезпечення видимості працівникові при виробництві.

Також хочеться трохи поговорити про розташування дифузорів припливно-витяжної вентиляції. Приплив робиться самопливний, розташований або над завантажувальними воротами, або безпосередньо в них зверху. Витяжна робиться з протилежного боку від припливу, знизу, як правило, по всій ширині обладнання.

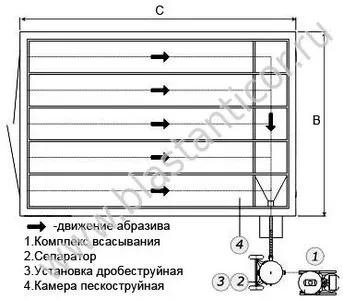

Автоматичний процес - той, в якому оператор не бере. Транспортери бувають різних видів і описані в статті про системи сепарації і транспортування абразивного матеріалу. Далі дріб потрапляє в елеватор і систему сепарації, де відбувається поділ суміші на фракції, які завантажується назад в установку.

Напівавтоматичний процес полягає в тому, що лише його частина автоматизована. У більшості випадків, після удару об поверхню, що очищається матеріал падає на підлогу і проходять крізь гратчастий настил, потрапляє в приямки. Там він збирається і періодично витягується вручну. Його або згрібають ручними шкребками в центральний приямок, або збирають пневмотранспортом. Він вдає із себе пристрій, що створює розрядження і всмоктувальне дріб по рукавах в сепаратор. Оператору періодично доводиться зупиняти процес очищення і проводити збір матеріалу з приямків. Вартість такої системи обійдеться від 250 до 500 тис. Рублів, в залежності від продуктивності.

9. Дробеструйноє обладнання повинно знаходитися в приміщенні з плюсовою температурою, тому що всередині утворюється конденсат. Створювати дробеструйную установку всередині самої піскоструминної камери не рекомендується, тому що вона може вийти з ладу.

Циклон витяжної вентиляції можна зробити на вулиці, зовні приміщення. Якщо використовувати фильтровентиляционной машину, то її необхідно розмістити всередині приміщення. Мало того, вона дозволяє економити на опаленні в зимовий період, тому що очищене повітря подається назад в промислове приміщення.

10. Крім усього іншого, оператор повинен перебувати в засобах захисту. Використання протигазів або респіраторів типу «пелюстка» протипоказано. Вони не захистять працівника від ураження дробом рикошетом. На що варто звернути увагу? По-перше, шолом піскоструминника повинен мати підвід стисненого повітря для дихання оператора. Необхідно мати запас змінних стекол. Комбінезон повинен бути досить герметичним. Повітря, що подається під шолом, повинен бути очищений через спеціальний фільтр. Крім усього іншого, у працівника повинні бути рукавички і промислова взуття з металевими наконечниками.

1. Правильно підберіть дробеструйную установку. Вона повинна бути обладнана затвором для роботи з металевим дробом і пневматичним клапаном дистанційного керування.
2. Корпус повинен бути оптимальних розмірів, що дозволяють вільно проводити очисні роботи навколо деталі.
3. Камера піскоструминна повинна бути футерована зсередини.
4. Крім завантажувальних воріт повинен бути передбачений і аварійний вихід.
5. Освітлення всередині обладнання краще розмістити зовні, прорізавши в корпусі отвори для світильників. Також необхідно подбати і про локальне освітлення.
6. Пол всередині повинен бути застелена ґратчастим настилом.
7. У камері повинна бути витяжна вентиляція.
8. Необхідно укомплектування системою сепарації дробу.
9. Не забудьте про засоби захисту пескоструйшіка.
