Підрахунок обсягів земляних робіт по влаштуванню виїмок (котлова-нів, траншей) і насипів включає визначення форми споруди, розбиття його на прості геометричні тіла, визначення їх обсягу і підсумовування.

Визначення обсягів котлованів. Уточнивши по наведено-ним вище формулами розміри котловану по низу Вк і Lк. призначивши крутизну укосів m і знаючи глибину котловану Н, визначають розміри котловану по-верху Вк в. Lк в і потім обчислюють об'єм ґрунту, що підлягає розробці при влаштуванні котловану.

Обсяг котловану Vк прямокутної форми з укосами (рис. 4.4, а) визначають за формулою перекинутої піраміди (призматоїд):

де Вк і Lк - ширина і довжина котловану по дну, м; Вк в і Lк в - те ж, повер-ху; Н - глибина котловану, м.

Обсяг котловану, що має форму багатокутника з укосами (рис. 4.4, б)

де F1 і F2 - площі дна і верху котловану, м 2. Fcp - площа перетину по середині його висоти, м 2.

Обсяг круглого в плані котловану з укосами (рис. 4.4, в) визна-ляють за формулою перекинутого усіченого конуса:

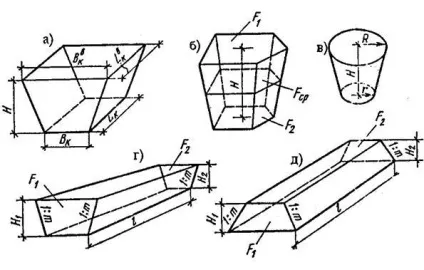

Мал. 4.4 - Схема для визначення обсягів земляних робіт при влаштуванні котлованів різної форми, траншей і насипів

а, б, в - котловани прямокутні, багатокутні і круглі, г - траншея з укосами, д - насип

де R і r - радіуси верхнього і нижнього підстав котловану.

Котловани для споруд, що складаються з циліндричної і коні-чеський частин (радіальні відстійники, метантенки та ін.), Які зазвичай зводяться групами, відривають в два етапи: спочатку влаштовують загальний прямокутний котлован з розмірами Вк. Lк внизу і Вк в. Lк в поверху від відмітки закладання їх циліндричних частин, а потім роблять поглиблення для конічних частин споруди. Соот-повідно і обсяги земляних робіт визначають у два етапи: спочатку обсяг загального прямокутного котловану за наведеними вище формулами, а потім обсяг конічних поглиблень з використанням наведеної форму-ли усіченого конуса.

При розрахунках обсягів земляних робіт слід також враховувати обсяги в'їзних і виїзних траншей:

де Н - глибина котловану в місцях влаштування траншей, м; b - ширина їх внизу, яка приймається за одностороннім рухом 4,5 м і при двухсторон-ньому - 6 м; m - коефіцієнт закладення укосу котловану; m '- коефіцієнт укосу (ухилу) в'їзний траншеї (від 1:10 до 1:15).

Загальний обсяг котловану з урахуванням в'їзних і виїзних траншей отримують підсумовуванням обсягу котловану для спорудження та обсягом в'їзних траншей.

Із загального обсягу котловану слід виділити обсяг робіт по зрізку рослинного шару, яку зазвичай роблять бульдозером або скре-пером, а також обсяг робіт по зрізку недобору, який залишають у дна котловану, що розробляється екскаватором, щоб не порушити цілісність і міцність грунту біля основи .

Обсяг зрізання рослинного шару залежить від розмірів котловану і товщини шару, що зрізається, прини-травнем рівній 0,15 - 0,20 м. Також додається площа зони необхідної для складування матеріалів, конструкцій і руху будівельних машин, що дорiвнює 15 - 20 м навколо котловану.

Обсяг робіт по зачистці недобору по дну котловану залежить від розмірів котловану по низу і величини недобору. Товщину недобору при уривку котлованів одноковшевими ЕКСКО-ватора визначають залежно від виду робочого обладнання ЕКСКО-ватора по табл. 4 СНиП 3.02.01.

Для визначення обсягів траншей поздовжній профіль траншеї ділять на ділянки з однаковими ухилами, підраховують обсяги грунту для кожного з них і підсумовують.

Обсяг траншеї з вертикальними стінками

де Вт - ширина траншеї; Н1 і Н2 - глибина її в двох крайніх поперечних перетинах; F1 і F2 - площі цих перетинів, L - відстань між перетину-ми.

Обсяг траншеї з укосами (рис. 4.3, д) можна визначити по ви-шепріведенной формулою, при цьому площі поперечного перерізу

Більш точно обсяг траншеї з укосами можна визначити по фор-мулі Вінклера

При відриві траншей екскаваторами у дна їх також залишати не-обхідних недобір грунту і влаштовують приямки, які в основному розробляють вручну.

Обсяг земляних робіт по зачистці дна траншеї визначають за формулою

де Вт - ширина траншеї по дну, м; L - загальна довжина траншеї, м; h н - товщина недобору.

Несуча спроможність труб в значній мірі залежить від харак-тера обпирання їх на основу. Так, наприклад, труби, укладені в грунтове ложе з кутом охоплення 120 °, витримують навантаження на 30 - 40% більшу, ніж труби, укладені на плоску підставу. Тому на дні траншеї пе-ред укладанням труб доцільно вручну або механізованим спосо-бом влаштовувати, спеціальне овальне поглиблення (ложі) з уг-лом охоплення труб до 120 °. Обсяг земляних робіт по влаштуванню ложа або викружки на дні траншеї для укладання труб може бути визначений за формулою

де F л - площа поперечного перерізу ложа (викружки), м 2; L - довжина тран-шиї, м.

Площа перетину ложа (викружки) можна визначити по геометри-чеський формулою площі сегмента

де r - радіус трубопроводу, тобто D / 2, м; # 966; - кут охоплення труби, град.

Обсяги насипів (рис. 4.4, д) можна визначити за тими ж фор-мулами, що і виїмок, з огляду на форму насипу. Потрібне кількість грунту для зведення насипу в щільному тілі визначають з урахуванням коефіцієнта залишкового розпушення.

Після зведення в котловані споруди порожнечі з боків його (пазухи), включаючи в'їзні та виїзні траншеї, підлягають засипці грунтом. Обсяг засипки пазух котловану визначають різницею загального об'єк-ема котловану, і обсягом заглибленої частини споруди. Якщо споруди виступають над поверхнею землі на 0,8. 1 м, навколо них роблять обсипання грунтом (рис 4.5).
