Підключення рушникосушки своїми руками - схеми і способи, своїми руками - як зробити самому
Це покриті зовні полімером або глянцевим хромованим покриттям трубчасті конструкції, які досить швидко (в залежності від якості води і системи її подачі) обростають накипом і піддаються корозії.
При монтажі сталевого полотенцесушителя використовують різьбове з'єднання або зварювання. Сварка приладів опалення з нержавіючої сталі в домашніх умовах скрутна, тому вироби з нержавійки монтують за допомогою різьбових з'єднань. Високим попитом користуються електричні прилади, які використовують, якщо водяний полотенцесушитель можна підключити до ГВС.
Ще один вид полотенцесушителей - комбінований, або гібридний. Конструктивно це та ж «водяна» конструкція, але з вбудованим нагрівальним елементом - такий тип сушителя незамінний в період відключення гарячої води.
Демонтаж старого полотенцесушителя
Перед установкою нового полотенцесушителя необхідно демонтувати стару. Якщо ви проживаєте в багатоквартирному будинку, потрібно перекрити стояк ГВП.
Щоб полотенцесушитель можна було відключити від стояка в разі заміни, ремонту або аварійної ситуації, перед ним і після нього на магістралі встановлюють кульові крани. Якщо кранів немає, встановіть їх на підготовчому етапі: в майбутньому вони можуть стати в нагоді.
Найчастіше в старих будинках полотенцесушитель у ванній кімнаті кріпиться до системи ГВС муфтами на різьбі або зварюванням. За десятки років муфти прикипають настільки, що простіше зрізати прилад опалення. Тут стане в нагоді болгарка з відрізним диском.
Також слід вчинити і з привареним полотенцесушителем. При різанні необхідно врахувати схему приєднання до системи і залишити шматок труби, достатній для нарізування різьблення. Ці роботи рекомендується виконувати з помічником.
Недолік комбінованих моделей - їх вартість, яка перевищує ціну як водяних, так і електричних.
І все-таки найбільшого поширення набув класичний водяний радіатор, що поєднує в собі помірну вартість, оптимальний термін служби і високу тепловіддачу. Власне, про його встановлення і піде мова.
Нарізування різьби - сама трудомістка і складна операція при монтажі рушникосушки. Для виконання цього завдання необхідна лерка під діаметр труби у вашій квартирі. Технологія нарізування - проста, але вимагає навику. Спочатку зачищають місце різу від фарби і задирок, змащують Лерка маслом і, надівши на трубу, повільно провертають тріскачку за годинниковою стрілкою. Щоб труба не гуляла, її притримують газовим або розвідним ключем, попередньо обмотавши щільною тканиною, щоб уберегти фарбу. Різьблення нарізають не поспішаючи, чітко усвідомлюючи її необхідну довжину.
Після того як різьблення нарізана, необхідно нижню частину нового полотенцесушителя припаяти до поліпропіленовим трубах. Для цього необхідний апарат для пайки. Зазвичай систему опалення збирають з поліпропіленових труб діаметром 25 мм.
Насамперед накрутите фітінг на нарізану перш різьблення. Допускаючи подальшу заміну рушникосушки на новий, зробіть систему рознімної. Для цього можна використовувати так звану американку, що складається з двох гайок. Одна частина накручується на різьбу, а друга - на фітінг. Перед цією конструкцією встановіть кульової кран.
Під час монтажу фитинга обмотайте різьблення ущільнювача матеріалом. До сих пір багато сантехніки використовують льон, але в магазинах продається безліч сучасних засобів типу Tangit Uni-Lock або стрічки ФУМ. Такий же фітінг, тільки більше діаметром, накрутіть на обидва кінці рушникосушки. Поки нагрівається апарат для пайки, розмітьте на стіні місця кронштейнів для сушки для рушників і відріжте необхідну кількість поліпропіленової труби спеціальними ножицями. Коли паяльний апарат нагріється, необхідно одночасно насадити муфту і трубу, розплавити їх протягом декількох секунд, з'єднати і зафіксувати.
Час плавлення безпосередньо залежить від діаметру труби і технічних характеристик апарату для пайки. Спаявши труби під розмір рушникосушки, з'єднайте їх між собою. Не забудьте вставити ущільнювальні манжети. На закінчення встановіть кронштейни і поставте на них полотенцесушитель. При перевірці системи перед подачею гарячої води в полотенцесушитель випускний кульової кран повинен бути вже відкрито.
Визначтеся з усією необхідною фурнітурою для монтажу і типом установки полотенцесушителя - прихованої або зовнішньої.
Сходами вгору ...

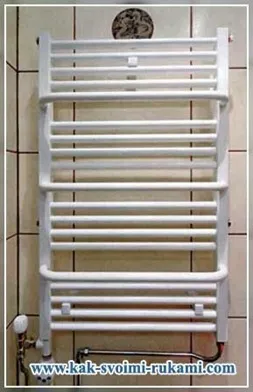

Крім класичних полотенцесушителей зараз популярна модель типу драбинки. Разом з оригінальним дизайном вона має просту конструкцію і хорошу тепловіддачу. При покупці зверніть увагу на кран Маєвського для випуску повітря з систем опалення. «Сходинки» випускають з різного виду декоративним покриттям - наприклад, білим глянцевим полімерним, нітрид-титановим покриттям під золото - або використовують для обробки полум'яне полірування з метою надання їм дзеркального блиску. Рушникосушки-драбинки встановити так само просто, як і стандартну вигнуту версію приладу.
Байпас, або перепускна перемичка між підводить і відводить трубами рушникосушки, зберігає нормальну швидкість циркуляції води по всьому стояку. Через один полотенцесушитель проходить тільки частина загального обсягу води, в той час як основний потік проходить повз, зберігаючи тепло для наступних вузлів - таких же полотенцесушителей у ваших сусідів знизу або зверху. З байпасом господар квартири може повністю відключити полотенцесушитель або регулювати його температуру без впливу на загальну температуру стояка.

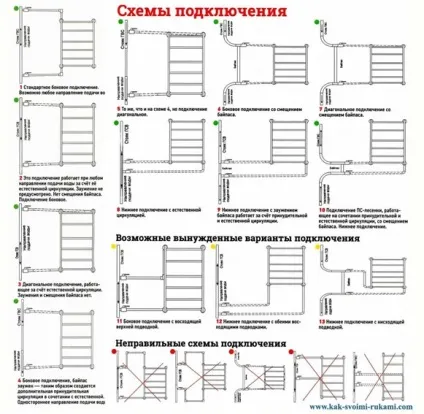

Схеми підключення рушникосушки
1. Стандартне бокове підключення. Можливо будь-який напрямок подачі води.
2. Це підключення працює при будь-якому напрямку подачі води за рахунок її природної циркуляції. Завужені не передбачено. Ні зміщення байпаса. Підключення бічне.
3. Діагональний підключення, яке працює за рахунок природної циркуляції. Звуження і зміщення байпаса немає.
4.Боковое підключення, байпас звужений - таким чином створюється додаткова примусова циркуляція в поєднанні з природною. Односторонній напрямок подачі води.
5. To ж, що і на схемі 4. але підключення діагональне.
6. Бокове підключення зі зміщенням байпаса.
7. Діагональне підключення зі зміщенням байпаса.
8. Нижня підключення з природною циркуляцією.
9. Нижня підключення з еауженіем байпаса працює за рахунок примусової і природної циркуляції.
10. Підключення ПС-драбинки, що працює на поєднанні примусової і природної циркуляції, зі зміщенням байпаса. Нижня підключення.
Можливі вимушені варіанти підключення рушникосушки
11. Бокове підключення з висхідній верхньої підведенням.
12. Нижня підключення з обома висхідними підводками.
13. Нижня підключення з низхідній підводного.
