Щоб уникнути додаткових витрат цілком можна взятися за монтаж обладнання до розведення комунікацій самостійно. Однак важливо при цьому не забувати дотримуватися ряду правил і рекомендацій по установці, тоді підключення насосної станції до свердловини своїми руками буде виконано по можливості максимально грамотно.

Про конструкції і принцип роботи обладнання

Техніка даного виду має досить велику кількість виконань. Відповідно, її пристрій може дещо відрізнятися в залежності від обраної моделі. Але в якості найбільш важливих вузлів завжди виступає накопичувач і безпосередньо насосний агрегат. Розглядаючи останній з названих елементів, можна виділити наступні його різновиди:

Причому в першому варіанті знову ж передбачається підрозділ на два підтипи: з вбудованим і винесеним ежектором. За виконання накопичувача можна виділити наступні виконання:

• з гідроакумулятором;
• з накопичувальним баком.

У випадку з першим з варіантів відзначається більш висока ступінь ефективності роботи обладнання як раз за рахунок присутності в конструкції гідроакумулятора. Додатково до того принцип дії заснований на роботі реле тиску, за допомогою якого обладнання включається і відключається в залежності від того, який рівень тиску в даний момент зафіксовано в системі.

Гидроаккумулятор всередині розділений на дві окремі порожнини, між якими встановлено перегородка. Це дозволяє одночасно закачувати всередину воду і повітря. Чим вище рівень води в одному з відсіків, тим більше значення тиску досягається на виході насосного агрегату. А це в свою чергу дуже позитивно впливає на швидкість просування води по системі комунікацій від свердловини до житла.

Насосна станція з накопичувальним баком займає багато місця і набагато менш ефективна

Головна особливість, що характеризує роботу обладнання з накопичувальним баком замість гідроакумулятора, полягає в меншій продуктивності з огляду на природній подачі води з резервуара до споживача. Контроль рівня води в баку здійснюється за рахунок спеціального поплавка. Коли він опускається на дно, насосна станція включається, у міру наповнення резервуара відбувається відключення обладнання. Однак даний вид пристрою морально застарів зважаючи на низку недоліків, серед яких: великі габарити, складність монтажу, недостатня ефективність роботи.

З нашого матеріалу ви дізнаєтеся, як вибрати гідроакумулятор для систем водопостачання та що важливо при цьому враховувати.

Вибір ділянки для установки

Крім безпосередньо самого монтажу необхідно виконати підготовчі роботи, зокрема, пошук відповідного місця для розташування обладнання. Поряд з цим перед тим, як буде проводитися підключення насосної станції до свердловини на глибині своїми руками, слід оцінити передбачуваний ділянку на відповідність наступним правилам:

• встановлювати техніку бажано не дуже далеко від свердловини, що дозволить відкачувати воду з дещо більшою рівномірністю;
• незалежно від того, яке приміщення в будинку було визначено під установку такої техніки, важливо, щоб воно добре опалювалося, з чого випливає, що розташування насосного агрегату на вулиці - погана ідея;
• дуже рекомендується організувати в приміщенні крім якісної теплоізоляції ще і звукоізоляцію, так як це дозволить знизити шумовий ефект під час роботи обладнання;
• також добре вибирати кімнату достатньої площі, щоб забезпечити доступ до техніки на випадок ремонту або обслуговування.

В якості найбільш відповідного варіанту як підключити насосну станцію до свердловини самому зазвичай використовуються наступні рішення:

1. Установка насосної станції на окремій критої майданчику (кесон), яка розташовується поруч з вхідним отвором свердловини, однак, рекомендується вибирати для цієї мети ділянку, що знаходиться нижче рівня промерзання грунту. У такому випадку для нормального функціонування подібної техніки буде виділятися достатня кількість тепла від грунту.

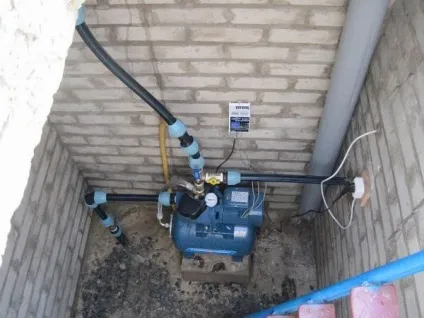

Обладнаний кесон для насосної станції дозволяє її розмістити в безпосередній близькості від свердловини

Якщо проводиться установка в котельні (де власник розташував опалювальне обладнання) або спеціально для цієї мети виділеному приміщенні (підвал), то бажано подбати і про звукоізоляцію, так як в подальшому під час роботи пристрою доведеться зіткнутися з шумовим ефектом. Це також актуально, якщо насосна станція для подачі води зі свердловини розташовується в окремому приміщенні або ділянці однієї з житлових кімнат (кухня, ванна та інше).

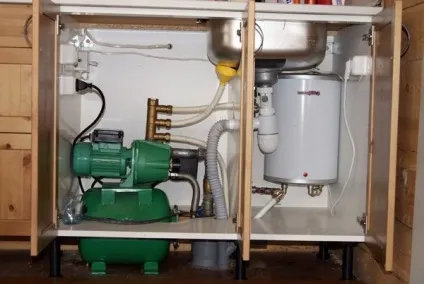

У деяких випадках, якщо не лякає рівень шуму, можливе розміщення побутової насосної станції під кухонною мийкою

Схема підключення насосної станції до свердловини повинна будуватися на характеристиках самого агрегату, а також на конфігурації системи водопостачання будинку. Всі ці фактори в сукупності допоможуть визначити найбільш вдале місце розташування пристрою.

Послідовність дій при підключенні

Для стійкого положення агрегату і захисту в разі появи грунтових вод зазвичай зводиться невеликий п'єдестал з цегли або з використанням бетонної суміші (для останнього варіанту знадобиться опалубка). Але встановлювати насос краще на гумовий килимок, покладений поверх попередньо підготовленого підстави, фіксуючи його анкерами. Це дозволить знизити ефект від виникає під час роботи пристрою вібрації.

Найчастіше для коректної роботи пристрою виробник завбачливо укомплектовує механізм вузлом захисту від так званого сухого ходу, а додатково до цього - прийомним клапаном. Тоді залишиться тільки підключити комунікації до вхідного і вихідного отворів насосного агрегату. Ця робота зазвичай виконується з застосуванням різних по конфігурації фітингів.

Залежно від того, яка використовується схема підключення: однотрубна або двотрубна. буде трохи відрізнятися процес монтажу. Але жоден з варіантів не передбачає установку насосної станції в свердловину. Туди підводять лише парканні комунікації. Основні етапи підключення обладнання з трубами, прокладеними в шахті джерела води:

• в безпосередній близькості від свердловини готується траншея глибиною, що досягає рівня промерзання грунту, з її допомогою потрібно з'єднатися до водозабірних комунікацій свердловини;
• далі за допомогою кутового з'єднувального елемента виконується з'єднання водозабірної труби в шахті свердловини і труби, що веде до забірному патрубку насосного обладнання.

Монтаж насосної станції з зовнішнім ежектором

Якщо в основі підключення лежить двухтрубная схема як підключити насосну станцію до свердловини в цьому випадку? Для підключення комунікацій до забірному отвору потрібно укомплектувати ежектор сітчастим фільтром грубого очищення. з іншого боку цього вузла збирається зганяння. Для цього може використовуватися кілька перехідних з'єднань, щоб отримати потрібне значення діаметра. З'єднання згону і пластикового трубопроводу здійснюється за допомогою бронзової муфти.

Слід більш докладно розглянути процес як під'єднати насосну станцію до свердловини:

1. У разі підключення однотрубної схеми, використовується оголовок для обсадної труби, коли ж монтується двотрубний варіант пристрою, то проблематично знайти такий оголовок, відповідно, кращим рішенням в даному випадку буде установка коліна труби з плавним ухилом.
2. Коли в свердловину опускаються комунікації, потрібно максимально точно розрахувати глибину їх установки, для чого слід опустити одну з труб до самого дна. А, зробивши позначку, відняти 1 м, так можна убезпечити сітку, що фільтрує на кінці комунікацій від швидкого забруднення мулом і піском, та й сама вода буде кращої якості, якщо труба не буде діставати до самого дна.
3. Вище розглядалося, як зібрати ежектор. Відповідно на наступному етапі відбувається підключення до цього вузла поліетиленових труб.
4. Потім відбувається з'єднання на ділянці коліна труби з кутовими фітингами, до яких вже підключаються зовнішні комунікації. Провести герметизацію вільного простору можна за допомогою монтажної піни.
5. Одним з останніх етапів робіт є занурення труб, з'єднаних з ежектором, на достатню для нормальної роботи глибину.
6. До обсадної трубі кріпиться оголовок з коліна, для міцності можна використовувати армований сантехнічний скотч.

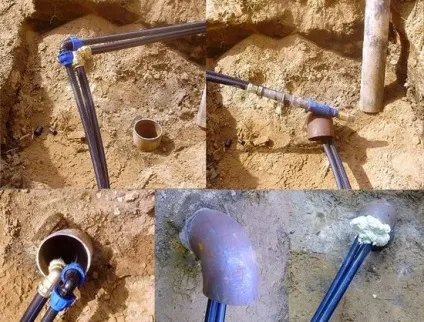

Приклад саморобного варіанти оголовка для свердловини

Для укладання підвідних до будинку комунікацій також готується траншея, глибина якої нижче рівня промерзання грунту. При підключенні до системи водопостачання встановлюється вентиль на вихідному отворі насосного агрегату, а також фільтр глибокого очищення. На ділянці після фільтруючого елемента рекомендується встановити ще один вентиль. Всі з'єднання бажано затягнути розвідним ключем.

Одним з важливих етапів установка насосної станції є регулювання реле тиску води для насоса. Як це зробити ми розповіли на нашому сайті.

Буває так, що вода з колодязя або свердловини може пахнути сірководнем. Чому це відбувається і що з цим робити? Відповідь ви знайдете тут.

Після того, як всі роботи були проведені, зокрема, підключення до внутрішнього водопроводу і збірними комунікацій, для надійності слід перевірити функціональність обладнання в тестовому режимі. Потрібно всього лише пропустити через заливний отвір воду так, щоб вона заповнила насосну станцію, включаючи труби і гідроакумулятор. Коли запірні вентилі відкриваються, проводиться запуск електродвигуна обладнання. Це призводить до початку процесу заповнення напірної труби до моменту, поки не вийде все повітря. Автовідключення агрегату відбувається в момент, коли тиск досягає певного значення, яке варіюється в межах від 1,5 до 3 атм. в залежності від моделі.

Таким чином, для ефективної роботи локальної системи водопостачання будинку або дачі недостатньо просто вибрати відповідне обладнання, важливо виконати його підключення до свердловини та внутрішніх комунікацій житла. На всіх етапах монтажу слід ретельно стежити за тим, наскільки герметичні нарізні сполучення, оскільки попадання повітря в систему призведе до збоїв роботи обладнання.
