Підключення і настройка частотного перетворювача
Головна \\ Довідник \\ Схема підключення частотного перетворювача
Частотний перетворювач використовується для зміни частоти напруги, що живить трифазний двигун. Крім того, Частотники дозволяє підключити трифазний електричний двигун до однофазної мережі без втрат потужності. У разі, коли для цих цілей застосовуються конденсатори, останнім нездійсненно.
Підключення Частотники передбачає розміщення перед ним автоматичного вимикача, що працює зі струмом, рівним номінальному (або найближчого більшого в ряду номінальних струмів автоматів) споживаному струму двигуна. Якщо ПЧ адаптований на роботу від трифазної мережі, необхідно задіяти трифазний автомат, який має загальний важіль. Такий підхід дозволяє в разі короткого замикання однієї з фаз оперативно знеструмити і всі інші фази. Характеристики струму спрацьовування повинні повністю відповідати току однієї фази електричного двигуна. Якщо ж Частотники призначений для однофазного харчування, має сенс застосувати одинарний автомат, розрахований на втричі більший струм однієї фази. У будь-якому випадку, установка Частотники не повинна здійснюється шляхом включення автоматів в розрив нульового або заземлюючого проводу. Тут підключення виконується тільки безпосередньо.
Далі настройка перетворювача частоти передбачає приєднання його фазних проводів до відповідних контактів електричного двигуна. Перед цим необхідно з'єднати в електродвигуні обмотки за схемою «трикутник» або «зірка». Конкретний тип з'єднання визначається характером напруги, що виробляється безпосередньо перетворювачем частоти.
Як правило, на корпусі двигуна наведені два значення напруги. У ситуації, коли виробляється частотники напрузі відповідає менше із зазначених, необхідно застосувати схему «трикутник». В іншому випадку обмотки з'єднуються за принципом «зірки».
Пульт управління, що входить в комплект поставки частотного перетворювача, мають у своєму розпорядженні в зручному місці. Підключити його необхідно згідно зі схемою, наведеною в інструкції до ПЧ. Далі рукоятка встановлюється в нульове положення і виконується включення автомата. При цьому на пульті загоряється світловий індикатор. Для роботи перетворювача необхідно натиснути кнопку «RUN» (запрограмовано за замовчуванням). Потім необхідно трохи повернути рукоятку, щоб електродвигун почав поступове обертання. У разі, якщо двигун обертається в протилежну сторону, натискається кнопка реверсу. Далі слід налаштувати рукояткою необхідну частоту обертання. Важливо врахувати, що на пультах багатьох частотники відображається не частота обертання електричного двигуна (об / хв), а частота живить електродвигун напруги, виражена в герцах.

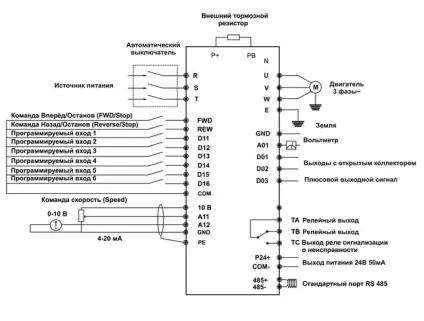

Схема підключення частотного перетворювача
Якщо у Вас залишилися питання по підключенню і налаштуванню перетворювачів, звертайтеся за допомогою до нашим технічним фахівцям. Також пропонуємо ознайомитися з каталогом частотних перетворювачів Siemens і Prostar.
